Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.11 BE-Wagen
175
3.11.4 Marken am BE-Wagen
3

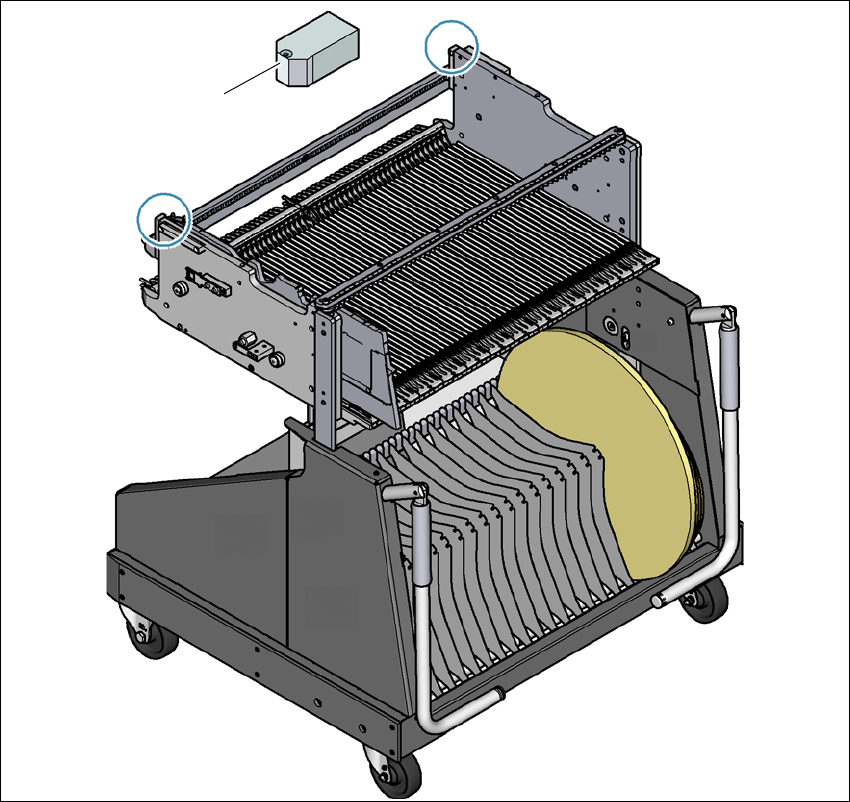

Abb. 3.11 - 3 Marken am BE-Wagen
(1) Marken am BE-Wagen
Nach dem Andocken des BE-Wagens vermisst der Bestückautomat die Marken des BE-Wagens.
Bei Bauelementen mit einer Kantenlänge kleiner 0,5 mm, also 0402-Bauelemente und kleiner,
wird vor dem Abholen des ersten Bauelements die Lage des Bauelements mit der Gurttasche er-
mittelt.
(1)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.11 BE-Wagen Ab Softwareversion SR.713.1 Ausgabe 12/2020
176
3.11.5 Abmessungen des BE-Wagens
3

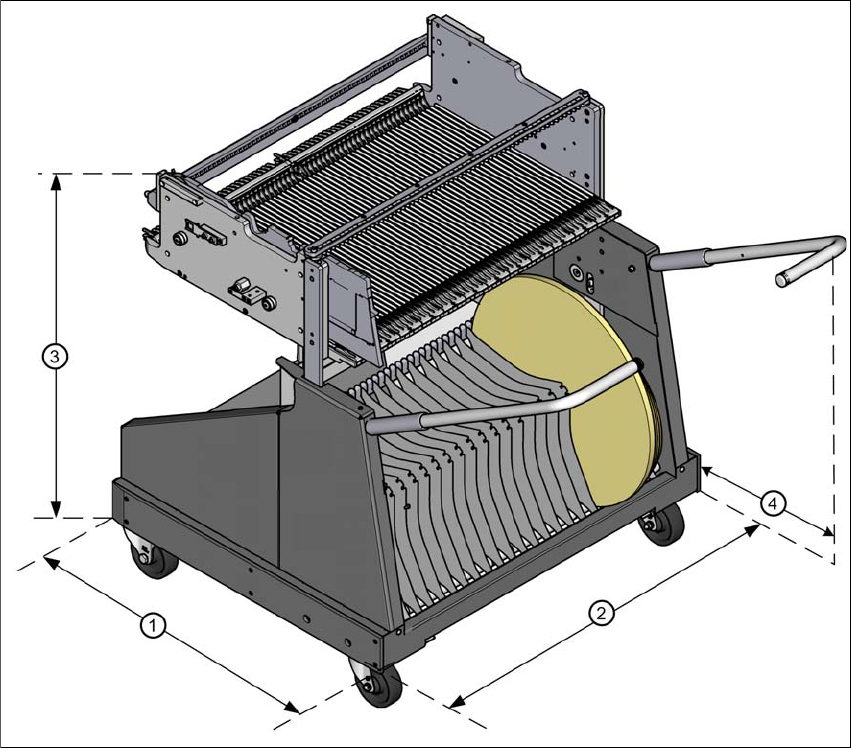

Abb. 3.11 - 4 Abmessungen des BE-Wagens, SIPLACE SX1/SX2, alle Maße in Millimeter
(1) Länge = 760 mm
(2) Breite = 864 mm
(3) Höhe (Abhängig von der Höheneinstellung
– bei 900 mm = 934 mm
– bei 930 mm = 964 mm
– bei 950 mm = 984 mm
(4) Abstand der aufgeklappten Griffe = 476 mm
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.11 BE-Wagen
177
3.11.6 BE-Tisch SIPLACE SX1/SX2
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe aufgelegt. Beim Ein-
schieben gleitet das Zuführmodul mit seinen Führungen auf dem Führungsprofil bis zur Anschlag-
leiste . Eine Zentrierbohrung an der Anschlagleiste nimmt den Zentrierstift "vorne" des X-
Zuführmoduls auf. Zugleich rastet die Verriegelungsklinke des BE-Tisches an der Verriegelungs-
rolle des Zuführmoduls ein. Der Zentrierstift "hinten" an der Oberseite des Zuführmoduls wird von
der Aussparung der Zentrierleiste aufgenommen.
3

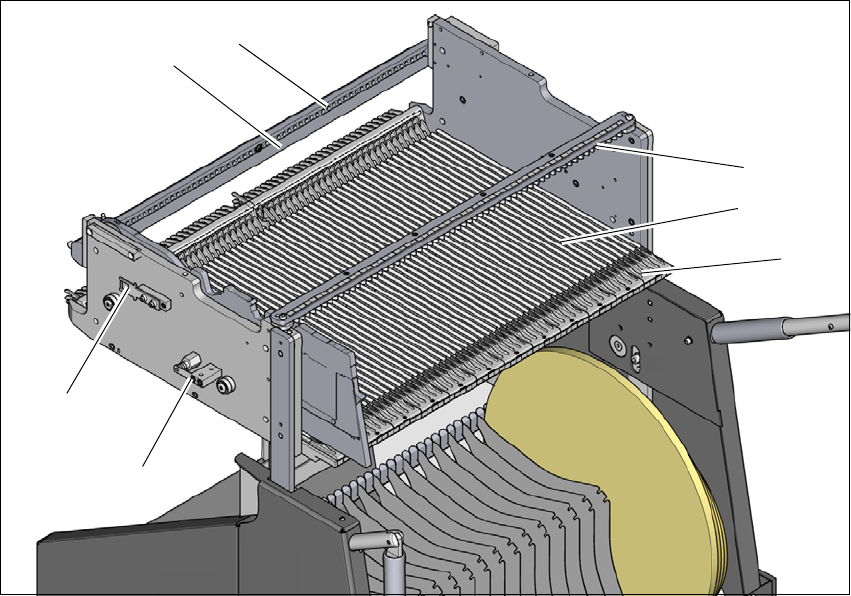

Abb. 3.11 - 5 BE-Tisch, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (
Ω-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Verriegelung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
