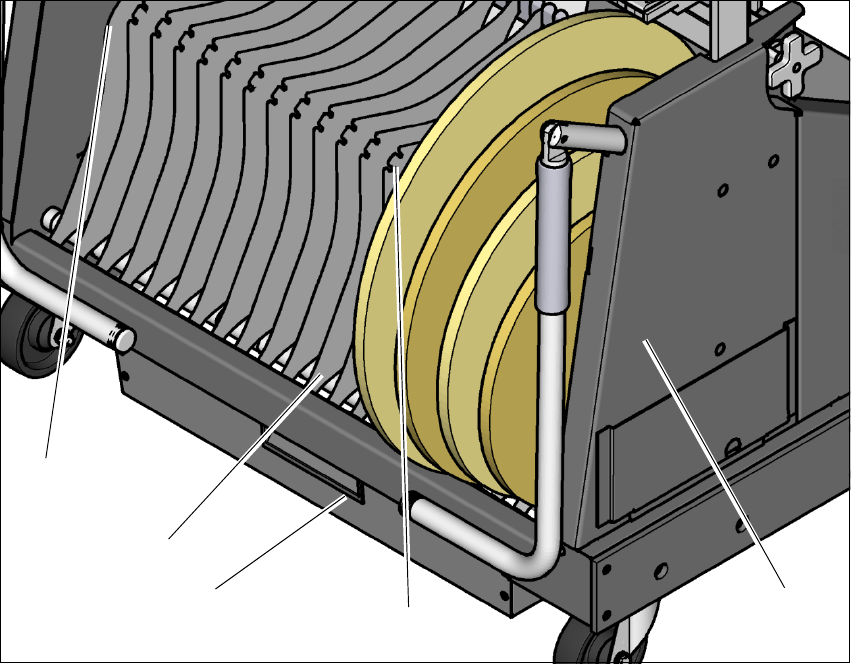

Abb. 5.9 - 3 Trennbleche im Gurtcontainer
(1) Lage des Trennblechs, wenn keine Steckachsen verwendet werden
(2) Führungsleiste für die Trennbleche
(3) Gurtabfallbehälter
(4) Lage des Trennblechs, wenn Steckachsen verwendet werden
(5) Gurtcontainer
(1)
(5)
(2)
(3)
(4)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Ausgabe 12/2020
266
5.10 Zuführmodule rüsten
5.10.1 Hinweise zur Behandlung von Zuführmodulen
Zuführmodule sind Präzisionsgeräte. Gehen Sie deshalb mit den Zuführmodulen umsichtig um.
Vermeiden Sie, Zuführmodule gegen Hindernisse zu stoßen.
Lassen Sie die Zuführmodule nicht fallen.
Verwenden Sie zur Instandhaltung nur geeignetes Werkzeug.
5.10.2 X-Zuführmodule vom BE-Tisch abnehmen
5
Abb. 5.10 - 1 Zuführmodule vom BE-Tisch abnehmen
(1) Entnahmegriff
(2) Statusanzeige
(3) LED-Anzeige
(4) Leiste zur Höhenkontrolle der Förderer
(5) Klinke zum Verriegeln der Zuführmodule
(6) Zentrierleiste
5
(2)
(1)
(4)
(5)
(6)
(3)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüsten
267
Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.10 - 1
, Seite 266) grün,
wenn das Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der ak-
tuellen Rüstung enthalten, bleibt die Statusanzeige dunkel.
Das Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen wer-
den. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:
Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 266). Der Entnahmegriff springt
heraus und die Statusanzeige erlischt.
Warten Sie etwa 1 Sekunde bis die Verriegelung (Pos. 4 in Abb. 5.10 - 1, Seite 266) das Zu-
führmodul freigibt.
Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als ca.
5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot auf.
Rasten Sie den Entnahmegriff wieder ein. Ist das Zuführmodul in der aktuellen Rüstung ent-
halten, leuchtet die Statusanzeige leuchtet grün und an der LED-Anzeige werden wieder die
Spurnummer und die Schrittweite signalisiert.
