2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020
78
2.6.2 Eingreifschutz am Leiterplattentransport
Der Eingreifschutz am Leiterplattentransport verhindert das Eingreifen in den laufenden Be-
stückautomaten.
Wird ein SIPLACE Bestückautomat SX1/SX2 außerhalb einer Linie betrieben, muss der Eingreif-
schutz am Eingabeband und Ausgabeband dieses Bestückautomaten montiert sein.
2

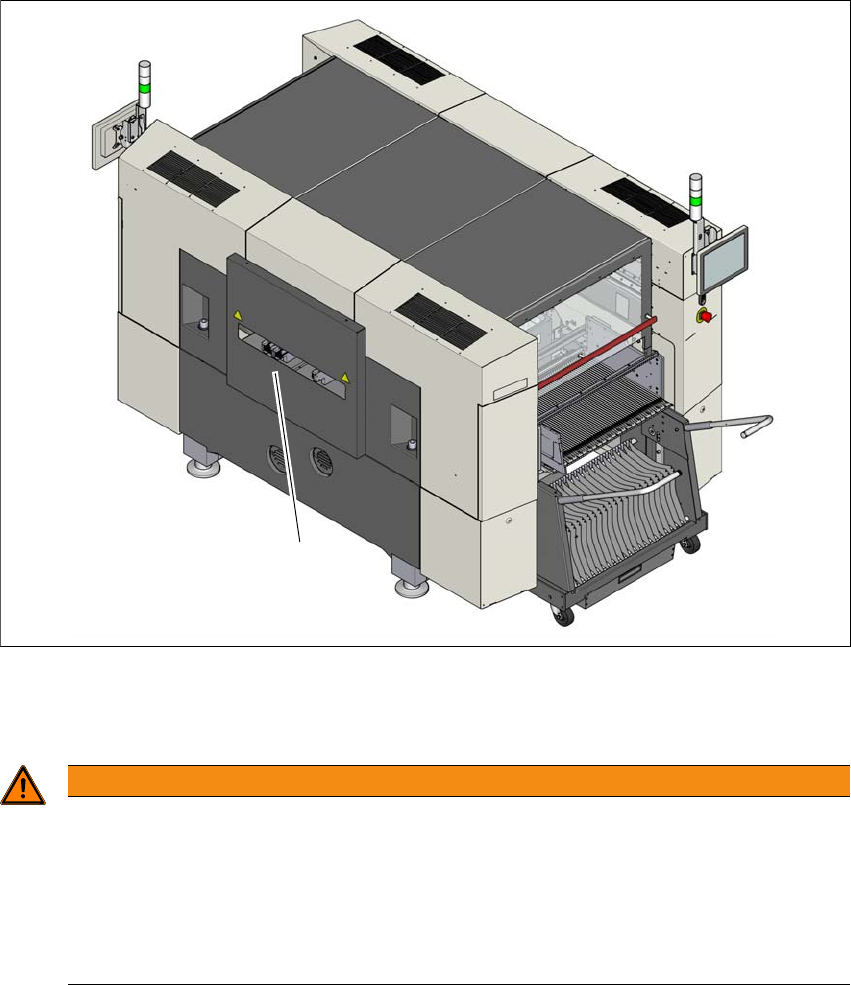

Abb. 2.6 - 3 Eingreifschutz am Bestückautomat SX1/SX2
(1) Eingreifschutz
2
Montieren Sie den Eingreifschutz (1) am Eingabeband und am Ausgabeband.
WARNUNG
Quetschgefahr!
Bei nicht vorhandenem Eingreifschutz kann ein Eingreifen in den Leiterplattentransport
zu Verletzungen an Armen und Händen führen.
Betreiben Sie einen SIPLACE SX1/SX2 Bestückautomaten außerhalb einer Linie
nur mit montiertem Eingreifschutz am Ein- und Ausgabeband.
Der Betreiber muss sicherstellen, dass der Eingreifschutz montiert ist.
(1)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.6 Sicherheitseinrichtungen
79
Stellen Sie die Höhe am äußeren Blech so ein, dass je nach Produkt, ein Eingreifen in den
Leiterplattentransport von unten nicht möglich ist.
Stellen Sie die Höhe am inneren Blech so ein, dass je nach Produkt, ein Eingreifen in den
Leiterplattentransport von oben nicht möglich ist.
Die Höhe muss so eingestellt werden, dass die Leiterplatte mit den Bauelementen sicher
durch transportiert werden kann.
2
HINWEIS
Maximale Höhe der Leiterplatte
Beachten Sie dabei die maximale Höhe der Leiterplatte mit dem höchsten Bauele-
ment.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020
80
2.6.3 Schalter und Taster am Bestückautomaten
2.6.3.1 Lage von Schaltern und Tastern am Bestückautomaten
2
Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter
(2) Starttaster (weiß)
(3) Stopptaster (schwarz)
(4) NOT-HALT-Taster
(T) LP-Transportrichtung
(2)
(1)
(3)
(4)
