2 Betriebssicherheit Betriebsanlei tung SIPLACE SX1/SX2 Edition V 2 und V3 2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 82 2.6.3.2 Lage von Schutzschaltern am Bestückautoma ten 2 Abb. 2.6 - 6 …
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.6 Sicherheitseinrichtungen
81
2
Abb. 2.6 - 5 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster
(2) Starttaster (weiß)
(3) Stopptaster (schwarz)
(T) LP-Transportrichtung
(2)
(1)
(3)
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020
82
2.6.3.2 Lage von Schutzschaltern am Bestückautomaten
2

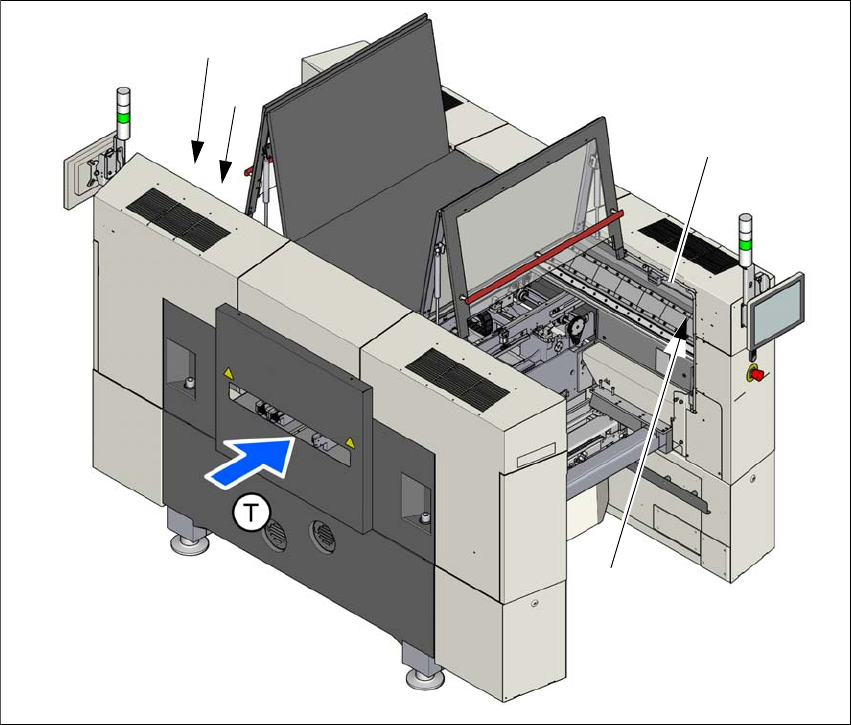

Abb. 2.6 - 6 Lage von Schutzschaltern am Bestückautomaten
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzschalter zur Puffererkennung
(T) LP-Transportrichtung
(2)
(1)
(3)
(3)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.6 Sicherheitseinrichtungen
83
2.6.3.3 Funktionsbeschreibung
Hauptschalter in Stellung AUS (siehe Pos. 1 in Abb.
2.6 - 4, Seite 80) 2
Der Hauptschalter trennt die drei Phasen L1, L2 und L3 vom Netz.
2
2
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters wird die Netzspannung auf den Stromversorgungsein-
schub geschaltet und alle AC/DC Wandler werden angesteuert.
Der Steuerrechner startet und alle Versorgungsspannungen werden intern bereitgestellt. Die Zwi-
schenkreisspannungen für die Portalachsen (300 V-) und Sternachsen (160 V-) sowie die Versor-
gungsspannung der Transport-Antriebe werden zusätzlich sicherheitsgerichtet über den
Starttaster geschaltet.
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit dem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters S1
– Haupteingangsklemme X94
– Anschlussklemme X98
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom füh-
ren, ist orange.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
GEFAHR
Durch den Einsatz von Energiespeichern im
Stromversorgungseinschub stehen auch
nach dem Abschalten des Hauptschalters und nach der Trennung vom Netz in Teilen
des Stromversorgungseinschubes für ca. 5 Minuten gefährliche Spannungen an.
