4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX 2 Edition V2 und V3 4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 A usgabe 12/2020 208 4.3.6 Maschinenfüße (Höhenadapter) wechseln Der Be…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
207
4.3.5 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des Bestückautomaten benötigen Sie folgende Werkzeuge und Hilfs-
mittel:
– Ring-Maulschlüssel Gr.19, Art.Nr. 03111261-01 (Neu)
– Oder optional: Offener Doppelringschlüssel Schlüsselweite 20, Art. Nr. 03080496-01
– Drehmomentenschlüssel mit Einstellskala, Art. Nr. 03080498-01und Verlängerung 1/2 Zoll,
Art. Nr. 03080499-01
– Sechskant-Schraubendreher Einsatz Größe 12 Art.-Nr. 03080501-01
– Sechskant-Schraubendreher Einsatz Größe 14 Art.-Nr. 03080502-01
– Sechskantstiftschlüssel für Innensechskantschrauben zum Sichern der Maschinenfüße mit
Madenschraube
– Wellenwasserwaage (Genauigkeit 0,02 mm/m), Art.-Nr. 00353825-01
– Messvorrichtung Maschinenausrichtung, Art.-Nr. 03075826-01
zur Auflage für die Wellenwasserwaage für das Ausrichten auf den Portalen.
4
– SX-Maschinen-Ausrichtlehre 2 komplett, Art.-Nr. 03077785-01
– SX-Maschinen-Ausrichtlehre 1 komplett, Art.-Nr. 03077777-01
zum Ausrichten der Flucht an den Leiterplattentransporten in der Linie
4
– Gabelstapler (Spezifikation siehe 4.1.4.3 auf Seite 186).
– Luftkissen-Transportsystem: SIPLACE HSxx, Art.-Nr. 00119002-S01 (Optional)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 Ausgabe 12/2020
208
4.3.6 Maschinenfüße (Höhenadapter) wechseln
Der Bestückautomat steht auf 4 Maschinenfüßen (Höhenadapter) (siehe Pos. 1 in Abb. 4.3 - 2,
Seite 208)
Für die verschiedenen LP-Transporthöhen gibt es die entsprechenden Höhenadapter.
4
Abb. 4.3 - 2 Höhenadapter des Bestückautomaten
(1) Sechskantschraube zur Höheneinstellung
(2) Kerbe für die Sicherung gegen Herabfallen (Sicherungsschraube)
(3) Verschiedene Maße der Höhenadapter
– Höhenadapter für die LP-Transporthöhen 900 (Artikel Nr. 03067048-xx)
– Höhenadapter für die LP-Transporthöhen 930 (Artikel Nr. 03067046-xx)
– Höhenadapter für die LP-Transporthöhen 950 (Artikel Nr. 03065876-xx)
(3)
(1)
(2)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
209
4

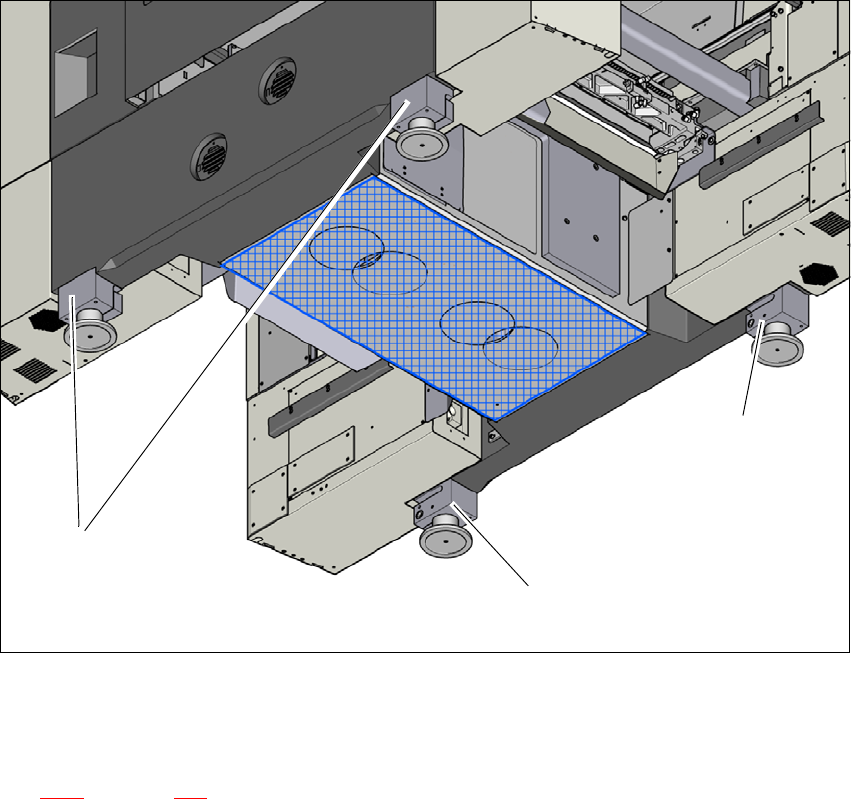

Abb. 4.3 - 3 Maschinenfüße (Höhenadapter) des Bestückautomaten
(1) 4 Höhenadapter - für verschiedene Höhen
Schieben Sie die Gabel des Gabelstaplers unter den Bestückautomaten. Sehen Sie dazu
4.3.2
, aufSeite 204.
Heben Sie den Bestückautomaten mit dem Gabelstapler etwa 35 cm hoch. So können Sie
die Höhenadapter nach unten herausziehen.
(1)
(1)
(1)
