5.10.4.4 Spleißsensoren
An den SIPLACE SmartFeeder lassen sich Spleißsensoren nachrüsten.
SIPLACE SmartFeeder mit bereits installiertem Spleißsensor sind ebenfalls lieferbar (siehe Ab-
schnitt 3.10
, ab Seite 155).
5.10.5 Bauelemente am SIPLACE SmartFeeder rüsten
Das Bedienen und Rüsten ist im Job Guides der SIPLACE SmartFeeder X /Xi beschrieben.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.11 Anzeigen am Zuführmodul beachten
277
5.11 Anzeigen am Zuführmodul beachten
5
Abb. 5.11 - 1 SIPLACE SmartFeeder X
(1) Bedienfeld - LED Anzeige
(2) Statusanzeige
(2)
(
1)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.11 Anzeigen am Zuführmodul beachten Ab Softwareversion SR.713.1 Ausgabe 12/2020
278
5.11.1 Bedienfeld - LED Anzeige
Die SIPLACE SmartFeeder haben zur Signalisierung der Betriebszustände ein Bedienfeld mit
LED Anzeigen für jede Spur.
5

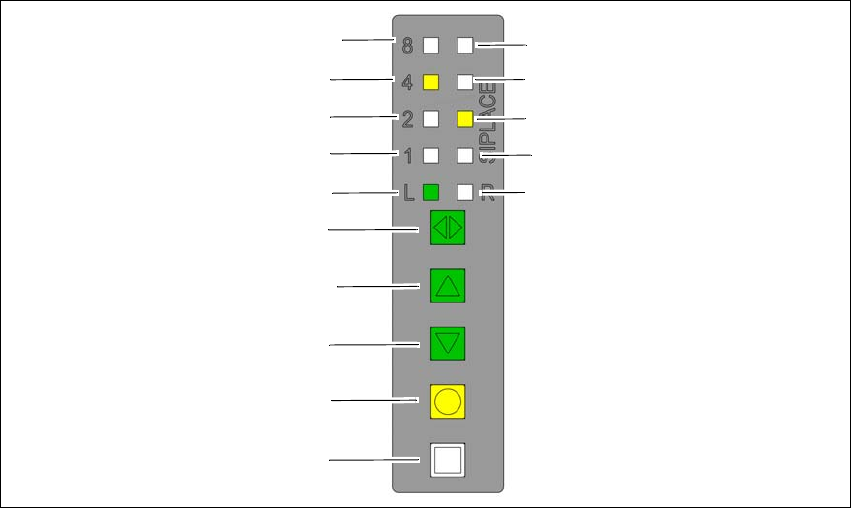

Abb. 5.11 - 2 Taster, LED und Statusanzeigen: Beispiel am SIPLACE SmartFeeder 2x8 mm
(1) Taste Set
(2) Taste Folie
(3) Taste Rückwärts
(4) Taste Vorwärts
(5) Taste Spurwechsel zwischen Rechts und Links
(6) LED L linke Spur aktiv
(7) LED 1 mm Schrittweite linke Spur
(8) LED 2 mm Schrittweite linke Spur
(9) LED 4 mm Schrittweite linke Spur
(10) LED 8 mm Schrittweite linke Spur
(11) LED R rechte Spur aktiv
(12) LED 1 mm Schrittweite rechte Spur
(13) LED 2 mm Schrittweite rechte Spur
(14) LED 4 mm Schrittweite rechte Spur
(15) LED 8 mm Schrittweite rechte Spur
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
