Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 1 Einleitung
Ab Softwareversion SR.713.1 Ausgabe 12/2020 1.2 Übersicht
19
1.2 Übersicht
1.2.1 SIPLACE SX1/SX2 V3
An der SIPLACE SX1/SX2 V3 ist Multi-Touch-Bildschirms ohne Tastatur Standard. An der
SIPLACE SX1/SX2 V3 kann anstelle des standardmäßigen Multi-Touch-Bildschirms an beiden
Bedienfeldern ein 15" LCD-Bildschirm mit einer Tastatur konfiguriert werden.
1

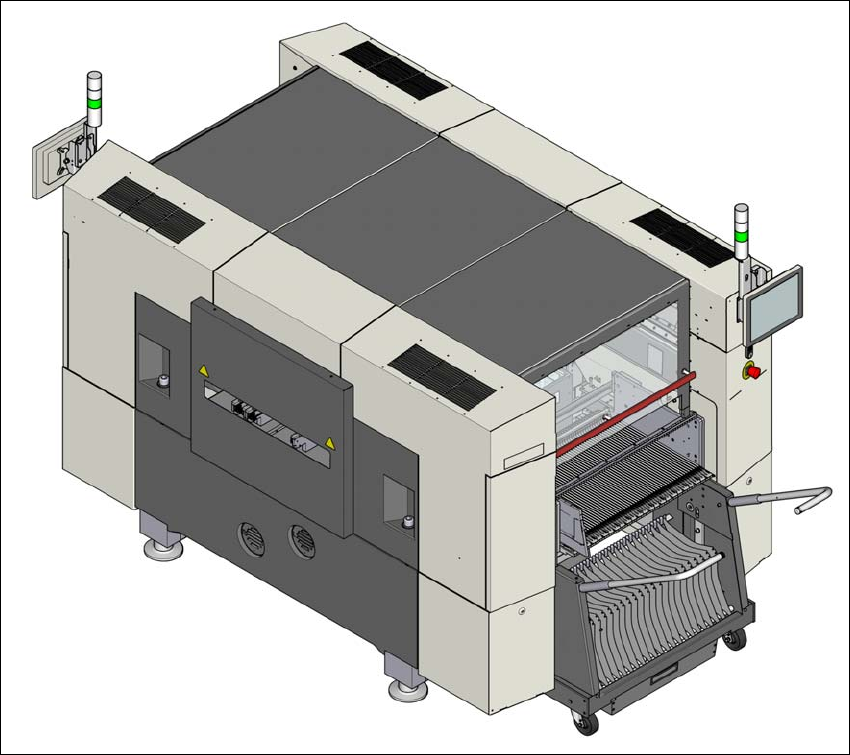

Abb. 1.2 - 1 Bestückautomat SIPLACE SX1/SX2 V3
1 Einleitung Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
1.2 Übersicht Ab Softwareversion SR.713.1 Ausgabe 12/2020
20
1.2.2 SIPLACE SX1/SX2 V2
An der SIPLACE SX1/SX2 V2 ist ein 15" LCD-Bildschirm mit einer Tastatur Standard.
1
Abb. 1.2 - 2 Bestückautomat SIPLACE SX1/SX2 V2
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 1 Einleitung
Ab Softwareversion SR.713.1 Ausgabe 12/2020 1.3 Bestückautomaten-Beschreibung
21
1.3 Bestückautomaten-Beschreibung
Die Bestückautomaten SIPLACE SX1 und SX2 zeichnen sich aus durch
– höchste Präzision,
– große Flexibilität bei der Konfiguration,
– Kopf- und Portalmodularität
– Bestückleistungen bis in den High-End Prozessbereich und
– ein weitgespanntes Bauelementespektrum von 03015-Bauelementen bis zur Größe von
125 mm x 10 mm.
Für die Verarbeitung der Bauelemente kommen drei Bestückvarianten zum Einsatz:
– das Collect&Place-Verfahren,
– das Pick&Place-Verfahren und
– eine Kombination von Collect&Place- und Pick&Place-Verfahren (gemischter Modus).
Der Bestückautomat SIPLACE SX1 verfügt über ein Portal und der Bestückautomat SIPLACE
SX2 verfügt über zwei Portale. Gemäß dem bei SIPLACE entwickelten Prinzip der Kopf-und Por-
tal-Modularität können die Bestückköpfe und die Portale problemlos in kurzer Zeit gewechselt
werden. Eine Übersicht über die Bestückkopfkonfigurationen finden Sie in Abschnitt 1.3.3
ab
Seite 25
.
Die Bestückköpfe lassen sich unabhängig voneinander in X- und Y-Richtung mit Linearmotoren
schnell und präzise positionieren.
Beim Leiterplattentransport stehen der SIPLACE Einfachtransport und der flexible SIPLACE Dop-
peltransport zur Verfügung.
Für die Bauelemente-Bereitstellung stehen zwei Stellplätze zur Verfügung, die mit Bauelemente-
Wagen mit bis zu 60 Spuren gerüstet werden können.
Alternativ können Sie an jedem der beiden Stellplätze einen Waffle-Pack-Wechsler (WPC5 oder
WPC6) andocken. Ist an einem Stellplatz ein WPC5/WPC6 gerüstet, muss an dem verbleibenden
Stellplatz ein Bauelemente-Wagen mit 30 Spuren gestellt werden.
