6.15 Smart Pin Support
Artikel-Nr. 03089621-xx Smart Pin Support
Artikel-Nr. 03087404-xx Magazin SPS L10 kpl.
Artikel-Nr. 03087508-xx Magazin SPS Q10 kpl.
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

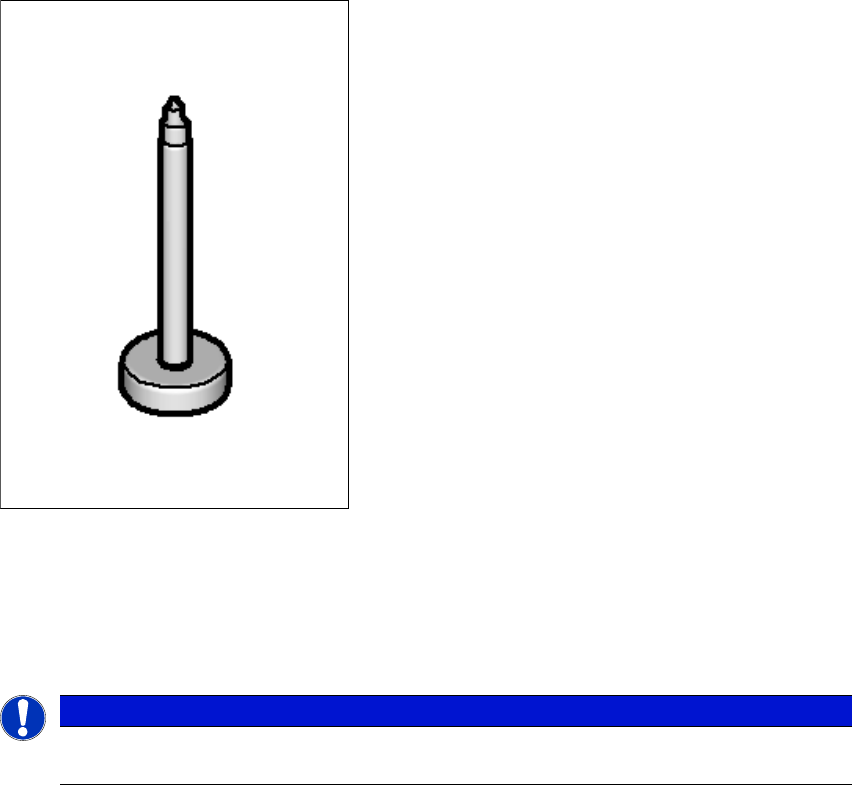

Abb. 6.15 - 1 Support Pin
Mit Hilfe der Option Smart Pin Support werden die Support Pins automatisch auf den Hubtisch
gestellt. Dazu dient eine Greifereinheit, der die Support Pins aus speziellen Magazinen holt und
auf die vorgegebenen Positionen stellt.
6
HINWEIS
Die detaillierte Beschreibung sehen Sie in der "Bedienungsanleitung Smart Pin Support",
deutsch+englisch [Art.Nr. 00197001-xx].
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.15 Smart Pin Support
335
6
Abb. 6.15 - 2 Greifereinheit von Smart Pin Support
Die Greifereinheit ist am Portal montiert. Diese Greifereinheit holt die Support Pins aus den dafür
vorgesehenen Magazinen ab und positioniert diese auf den Hubtisch. Die Positionen der Support
Pins im Bestückautomat, werden im Leiterplatten-Editor von SIPLACE Pro für jede Leiterplatten-
seite festgelegt.
Für verschiedene Maschinenkonfigurationen stehen Ihnen zwei verschiedene Magazine für den
automatischen Wechsel von max. 10 Support Pins zur Verfügung. Diese Magazine sind auf einem
Magazinhalter befestigt und werden an der BE-Wagen-Einzugsvorrichtung montiert.
– Smart Pin Support - Magazintyp Q10 [Artikel-Nr. 03087404-xx]
– Smart Pin Support - Magazintyp L10 [Artikel-Nr. 03087508-xx]
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.15 Smart Pin Support Ab Softwareversion SR.713.1 Ausgabe 12/2020
336
6
Abb. 6.15 - 3 Smart Pin Support - Magazintyp Q10
6
Abb. 6.15 - 4 Smart Pin Support - Magazintyp L10
