5.6 Fehlermeldungen und Online Hilfe
Treten während der Arbeit am Bestückautomaten Alarme auf, wird die Alarmmeldung im Status-
feld der Bedienoberfläche rot angezeigt. Das Symbol für
Alarminformation ist aktiv.
Die rot hervorgehobene Schaltfläche in der Symbolleiste signalisiert, dass ein Eingriff des Bedie-
ners erforderlich ist.
5

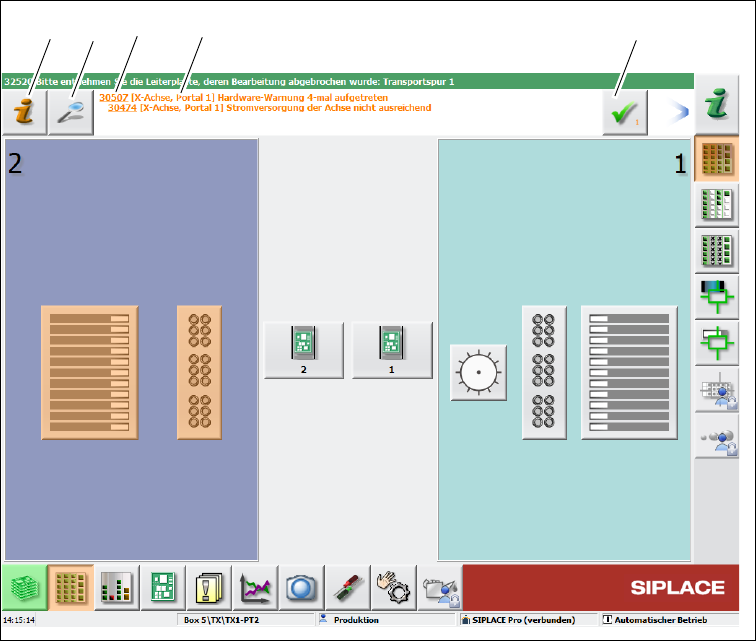

Abb. 5.6 - 1 Ansicht mit Alarmmeldung (Beispiel)
Legende zu Abb. 5.6 - 1
(1) Symbol "Alarminformation": zum Aufruf der Hilfe zum aktuellen Alarm
(2) Symbol "Details": zum Aufruf von detaillierten Informationen (z.B. Fehlerquelle, Uhrzeit des
Auftretens)
(3) Alarmnummer
(4) Alarmmeldung: Kurzinformation zum Alarm
(5) Symbol "Alarm quittieren": zum Löschen der Alarmanzeige
(1)
(2) (3)
(4)
(5)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.6 Fehlermeldungen und Online Hilfe
251
5.6.1 Informationen zum aktuellen Alarm anzeigen
Um Informationen zum aktuellen Alarm anzuzeigen, wird durch Anklicken des Symbols das
Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf den aktuell ange-
zeigten Alarm, von dem die Hilfe gestartet wurde.
Wenn ein Alarm behoben wurde und die Behebung automatisch vom Bestückautomaten festge-
stellt wird, wird der Alarm automatisch im Statusfeld gelöscht.
Wird die Behebung nicht automatisch erkannt, kann der Alarm manuell aus dem Statusfeld ge-
löscht werden.
Klicken Sie dazu auf das Symbol Die Alarmmeldung wird nicht mehr im Statusfeld an-
gezeigt.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.6 Fehlermeldungen und Online Hilfe Ab Softwareversion SR.713.1 Ausgabe 12/2020
252
5.6.2 Informationen zum ausgewählten Alarm anzeigen
Klicken Sie in der Symbolleiste auf die Schaltfläche (1).
Es werden alle aufgetretenen Alarme aufgelistet.
Wählen Sie eine Fehler-Kategorie mit den Schaltflächen der vertikalen Symbolleiste (2).
Klicken Sie auf eine Meldung in der Alarmliste (3), um detaillierte Informationen zu öffnen.
. 5

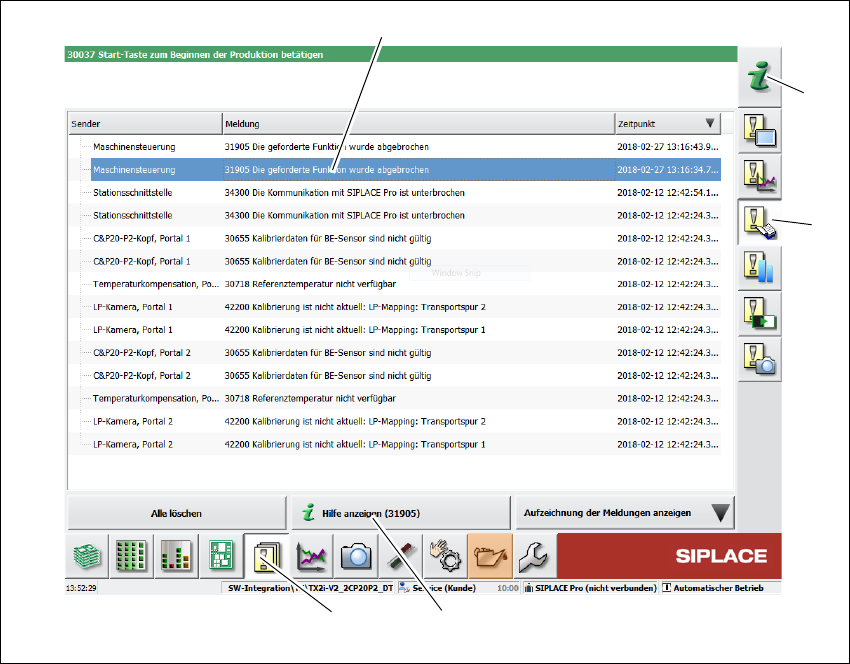

Abb. 5.6 - 2 Beispiel: Alarmliste
Wählen Sie in der Alarmliste die Alarmanzeige aus, über die Sie Informationen erhalten
möchten.
Klicken Sie auf die Schaltfläche "Hilfe anzeigen" (4), um die Informationen anzuzeigen.
Alarminformationen zu einem anderen Alarm können über den Index des Hilfesystems (5) mit An-
gabe der Alarmnummer gesucht und angezeigt werden.
(5)
(2)
(3)
(4)
(1)
