6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
300
6
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 7, Seite 299).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
6.1.3.3 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zur Bestimmung der Position zwei Marken.
6
Abb. 6.1 - 8 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Marken zur Bestimmung der Position
HINWEIS
6
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zylinderstifte (Pos. 2
und 6 in Abb. 6.1 - 7
, Seite 299) in die Zentrierbohrung und in das Langloch gleiten
können.
(1)
(2)
(2)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler
301
6.1.3.4 Pipettenwechsler "Reihe 2" für den SIPLACE MultiStar
Artikel-Nr. 00519842-xx Pipettenwechsler CPP für Reihe 2 , SX
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
SX-Bestückautomat: Stellplätze 1und 2
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
6

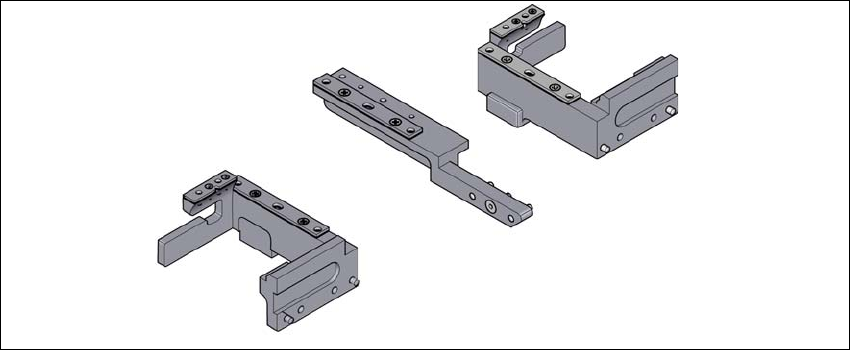

Abb. 6.1 - 9 Montagesatz für den Pipettenwechsler "Reihe 2"
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
302
6.1.4 Pipettenwechsler für den SIPLACE TwinStar
Artikel-Nr. 03005191-xx Magazin für 2 Pipetten
Artikel-Nr. 03001807-xx Magazin für 1 Pipette
6

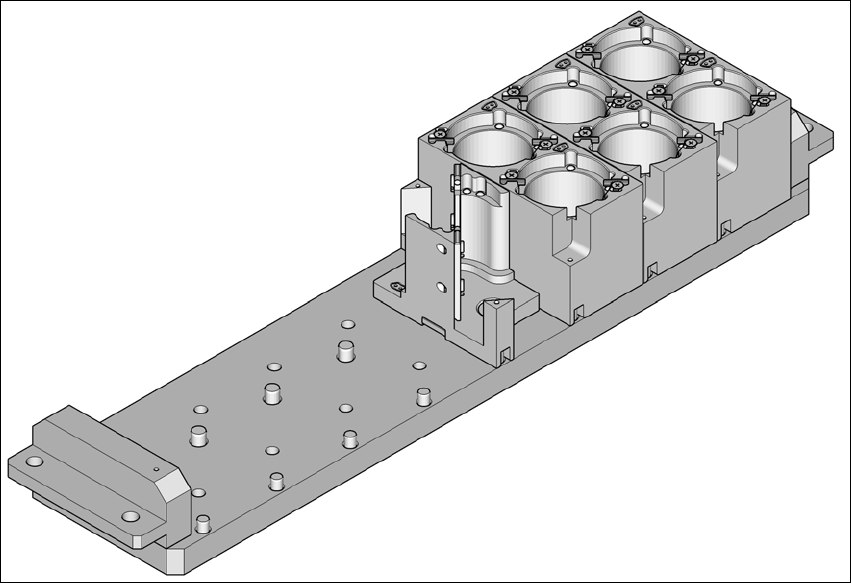

Abb. 6.1 - 10 Pipettenwechsler für den SIPLACE TwinStar
6.1.4.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 12 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
