5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.7 Meldeleuchten mit Hupe Ab Softwareversion SR.713.1 Ausgabe 12/2020
256

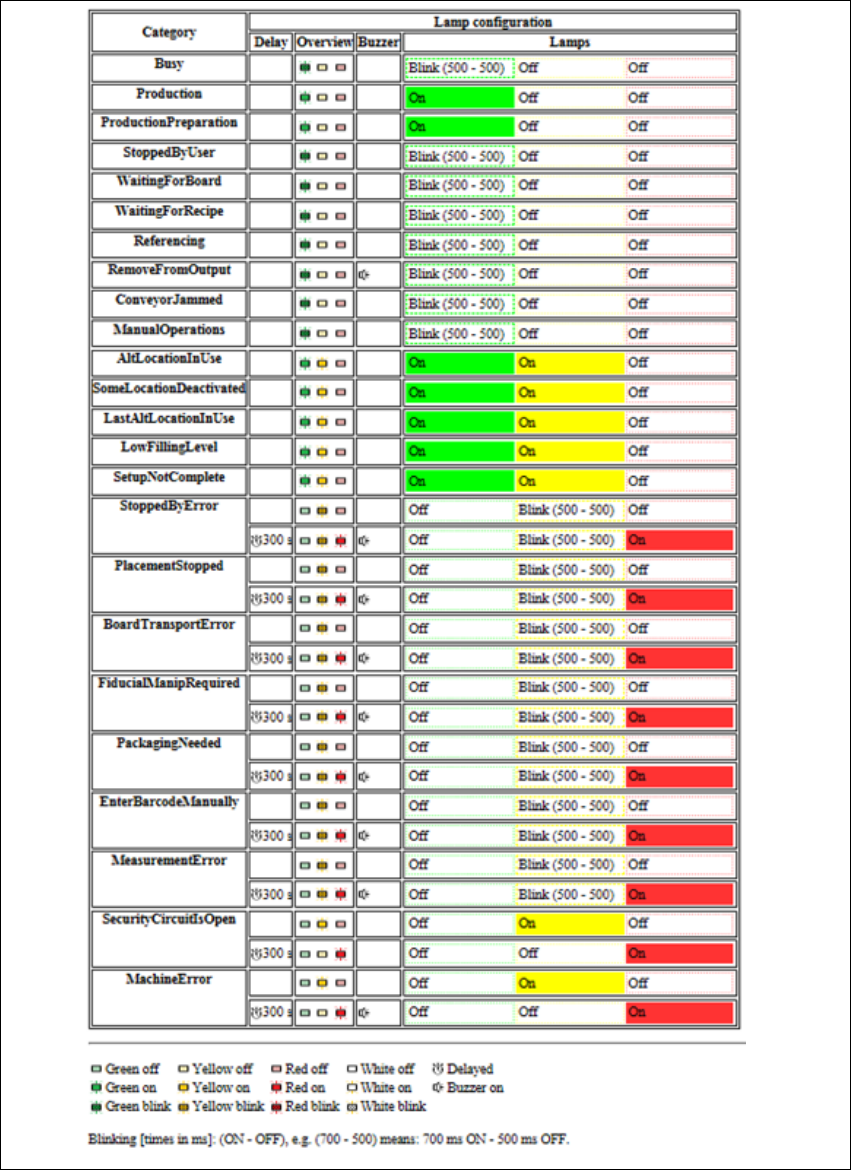

5.7.2.2 Konfiguration der dreifarbigen Meldeleuchte mit Verzögerung und Hupe
Abb. 5.7 - 3 Konfiguration der dreifarbigen Meldeleuchte und Hupe
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.7 Meldeleuchten mit Hupe
257

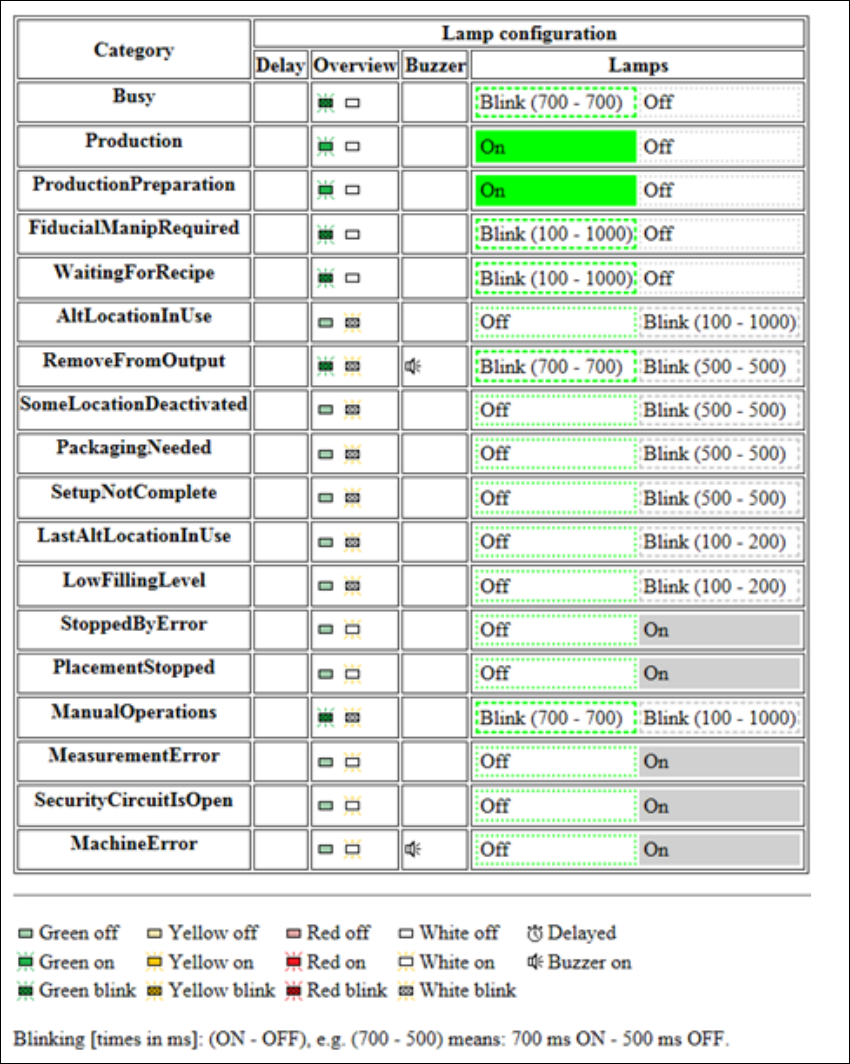

5.7.2.3 Konfiguration der zweifarbigen Meldeleuchte und Hupe
Abb. 5.7 - 4 Konfiguration der zweifarbigen Meldeleuchte und Hupe
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.7 Meldeleuchten mit Hupe Ab Softwareversion SR.713.1 Ausgabe 12/2020
258
5.7.2.4 Meldeleuchte mit Hupe- fünf-farbig (Optional bei SIPLACE SX1/SX2 V3)
Die Farbenfolge der Meldeleuchten L1 bis L5 ist frei konfigurierbar. Sie signalisieren die Betrieb-
szustände und Fehlfunktionen des Bestückautomaten. Siehe dazu
Abschnitt 5.7 auf Seite 254.
Abb. 5.7 - 5 Meldeleuchten für Betriebszustände
5
(L2)
(L1)
(L3)
(L4)
(L5)
