Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
51
2.2.6.1 Warnschild W 205 an der Gurtabfallrutsche
2

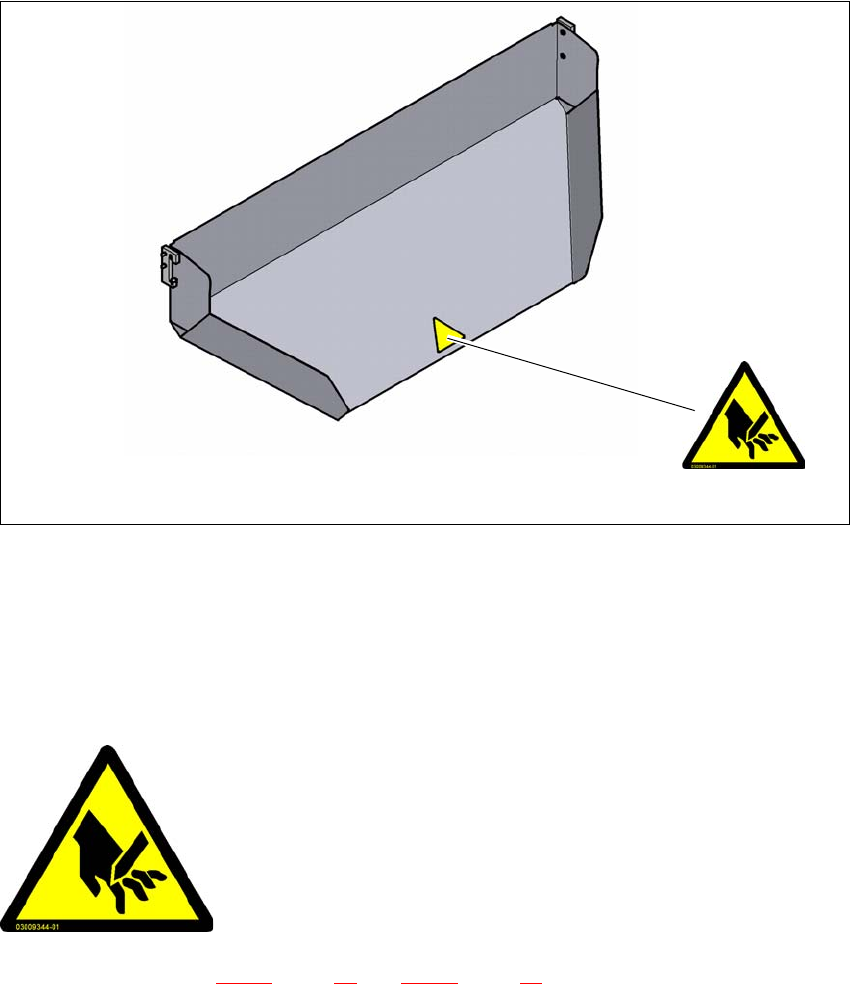

Abb. 2.2 - 7 Warnschild W 205 an der Gurtabfallrutsche
Pos. W 205, Artikel-Nr. 03009344-01
2.2.6.2 Warnschild W 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
Pos. W 205 in den Abb. 2.2 - 6, Seite 50 und 2.2 - 7, Seite 51, Artikel-Nr. 03009344-01 (Anzahl
pro Bestückautomat: 4)
W 205
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschaltetem Bestückautomat besteht Schneidge-
fahr
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
52
2.2.7 Warnschilder der Stromversorgung
2
Pos. W 012 in Abb. 2.2 - 8, Seite 52 Artikel-Nr. 03009345-01 (Anzahl pro Bestückautomat: 3).
Pos. W 012 in Abb. 2.2 - 10
, Seite 54 Artikel-Nr. 03009345-01 (Anzahl pro Bestückautomat: 2).

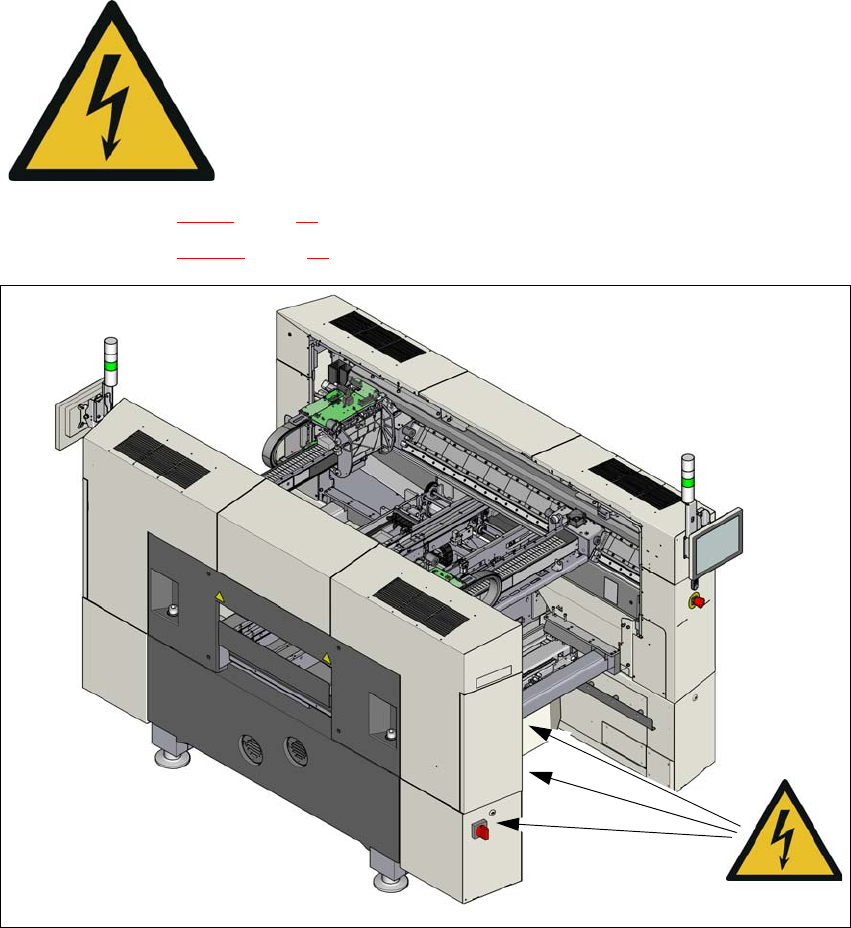

Abb. 2.2 - 8 Warnschild W 012, Abdeckung zur Stromversorgung
Pos. W 012, an der seitlichen Abdeckung zur Stromversorgung
Pos. W 012 an der unteren Abdeckung
Pos. W 012 Abdeckung zum Einbauplatz der Vakuumpumpe
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter und gezogenem Netzstecker unter Netzspannung.
Vor Servicearbeiten den Bestückautomat vom Netz trennen.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W 012
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
53
2.2.7.1 Warnschilder W206, W250, W251 an den Innenseiten der Sektorentüren
2

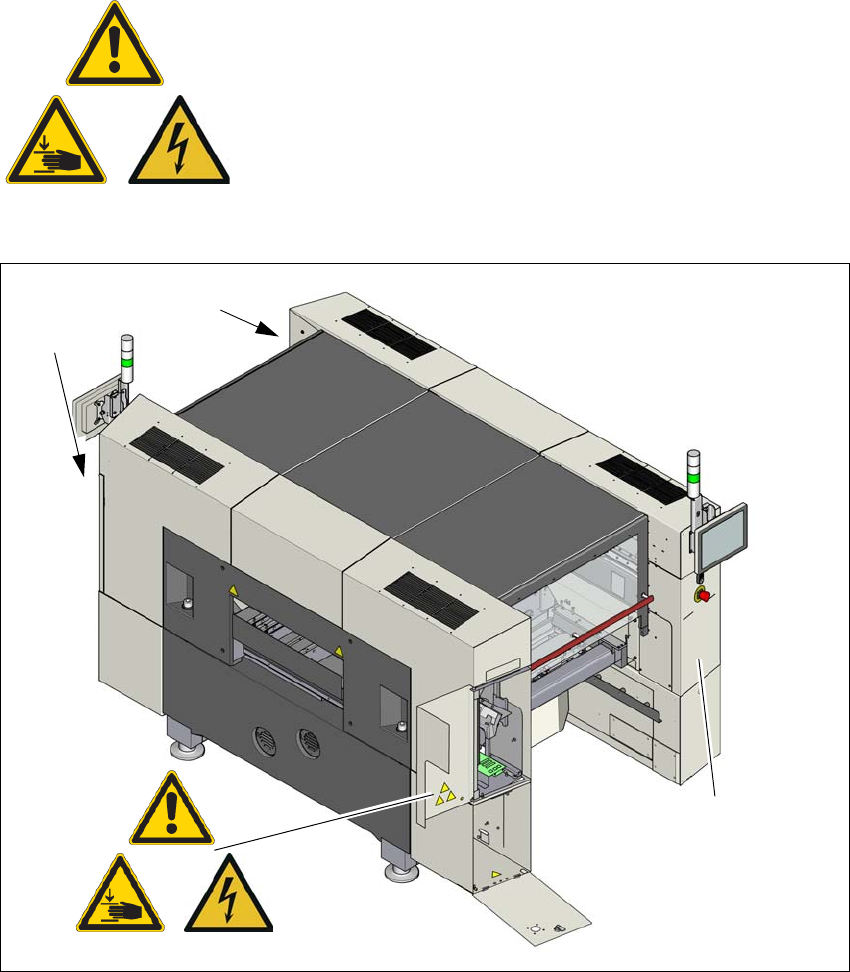

Abb. 2.2 - 9 Warnschilder an der Innenseite der Sektorentüren
Pos. W 001, an der Innenseite der Sektorentüren, Artikel-Nr. 03131410-xx
Pos. W 024, an der Innenseite der Sektorentüren, Artikel-Nr. 03155346-xx
Pos. W 012, an der Innenseite der Sektorentüren, Artikel-Nr. 03155378-xx
Das Ingangsetzen des Bestückautomaten darf nur mit eingebau-
tem Stopper und geschlossener Türe erfolgen.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
an der Türe innen
W 001, W 012, W 024
an der Türe innen
(W 024)
(W 012)
(W 001)
