Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationser weiterungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.4 Waffle-Pack-Wechs ler (WPC5/W PC6) 313 6.4.6 Rangierradien des WPC5/WPC6 6 Abb. 6.4 - 2 Rangier…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.4 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.713.1 Ausgabe 12/2020
312
6.4.5.2 Elektrische Anschlusswerte
6
6.4.5.3 Zulässige Umwelteinflüsse
6
Anschlussspannung 3 x 200 V~ ± 5 %; 50/60 Hz (Japan)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nennscheinleistung 1,5 kVA
Nennwirkleistung 1,0 kW
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75%
(Im Mittel nicht höher als 45%, so dass Kondensation am
Waffle-Pack-Wechsler auf jeden Fall ausgeschlossen ist.)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.4 Waffle-Pack-Wechsler (WPC5/WPC6)
313
6.4.6 Rangierradien des WPC5/WPC6
6

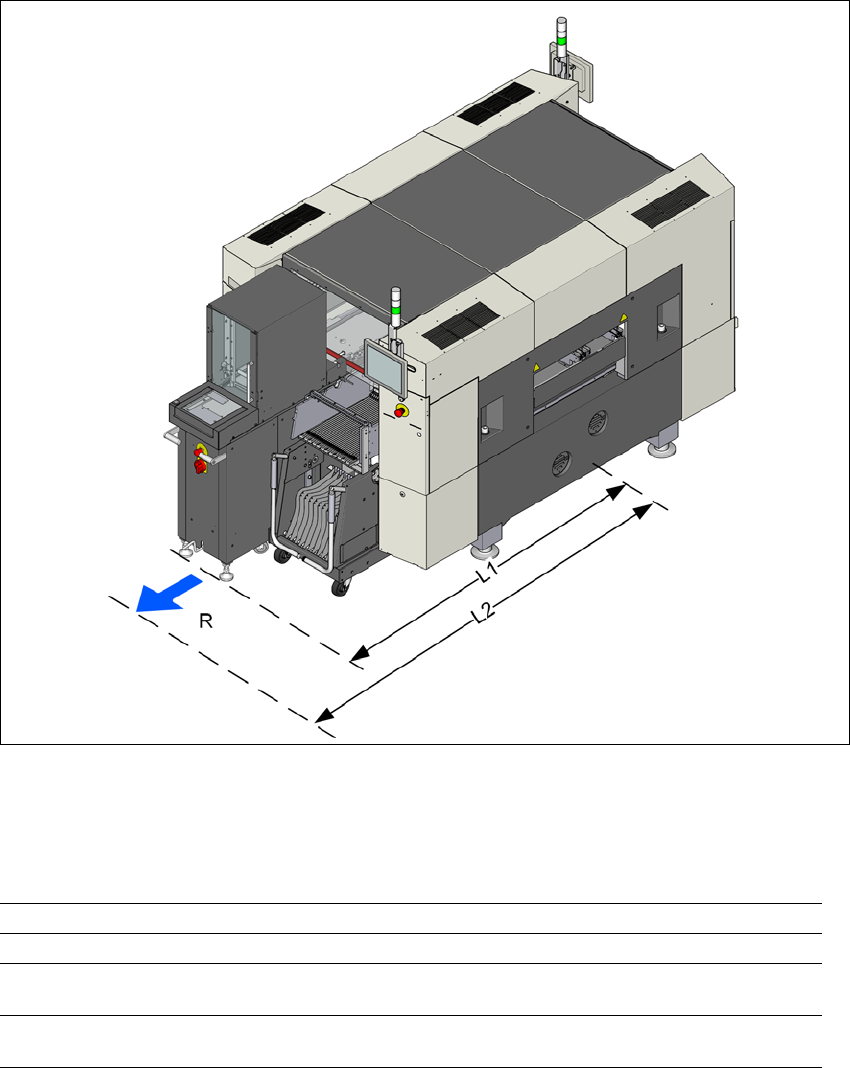

Abb. 6.4 - 2 Rangierradien des WPC5/WPC6 am SX1/SX2 -Bestückautomaten
Die Rangierradien R des WPC5/WPC6 am SX1/SX2-Bestückautomaten betragen:
6
Stellplatz 1 Stellplatz 2
Rangierradius R 750 mm 750 mm
Abstand L1: Maschinenmitte zu
WPC Außenkante
1860 mm 1860 mm
Abstand L2: Maschinenmitte zur
Wand
2610 mm 2610 mm
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.4 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.713.1 Ausgabe 12/2020
314
6.4.7 Installationshinweise zum WPC5/WPC6
Der WPC5/WPC6 lässt sich an der linken Seite (an Stellplatz 1 oder Stellplatz 2) des SX-Be-
stückautomaten andocken.
6.4.8 Abmessungen mit WPC5/WPC6
6

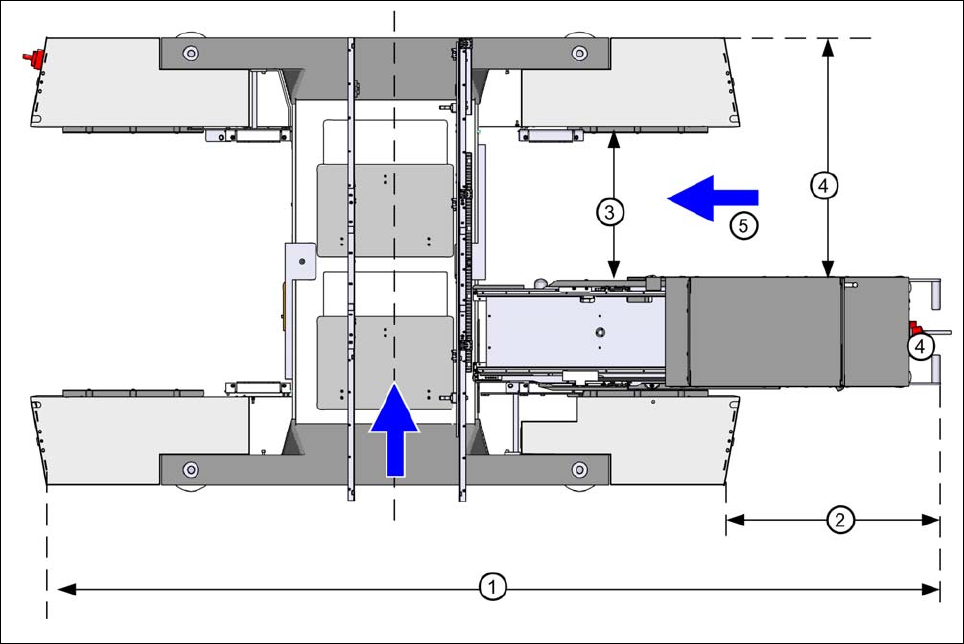

Abb. 6.4 - 3 Abmessungen des SX-Bestückautomaten mit WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Stellplatz für den BE-Wagen mit 30 Spuren
