4.2.3.3 Netzversorgung - Spezifikation
Für das Netzanschlusskabel des Bestückautomaten sind folgende Konfigurationen möglich:
(1) Ohne
Netzanschlusskabel
(2) 5 x 4 mm² MIT CEE-Stecker rot 16 A (nach IEC 60309),
für 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz Netzspannung
(3) 5 x 4 mm² OHNE Stecker, für 3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz, oder 3 x 380 V~
bis 3 x 415 V ± 10 %, 50/60 Hz Netzspannung
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
4
4
WARNUNG
Querschnitt und die Länge des Netzanschlusskabels
Der Querschnitt und die Länge des Netzanschlusskabels beeinflussen das Short-Circuit-
Current-Rating (SCCR) des
Bestückautomaten.
Beim Austausch des Netzanschlusskabels dürfen Sie weder den Ader-Querschnitt erhö-
hen noch die Leitungslänge verkürzen.
WARNUNG
Eindeutige Kennzeichnung der elektrischen Leitungen!
Die elektrischen Leitungen zu jedem einzelnen Bestückautomaten und zu den installier-
ten Optionen müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuordnen las-
sen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.2 Infrastruktur des Aufstellungsorts
197
4.2.3.4 Netzanschluss - OHNE Netzanschlusskabel (Konfiguration 1)
Dem Bestückautomaten liegt KEIN Netzanschlusskabel bei. Das Netzanschlusskabel wird an die
Netz-Anschlussklemmen (X94) im Stromversorgungseinschub angeschlossen.
4
4
4

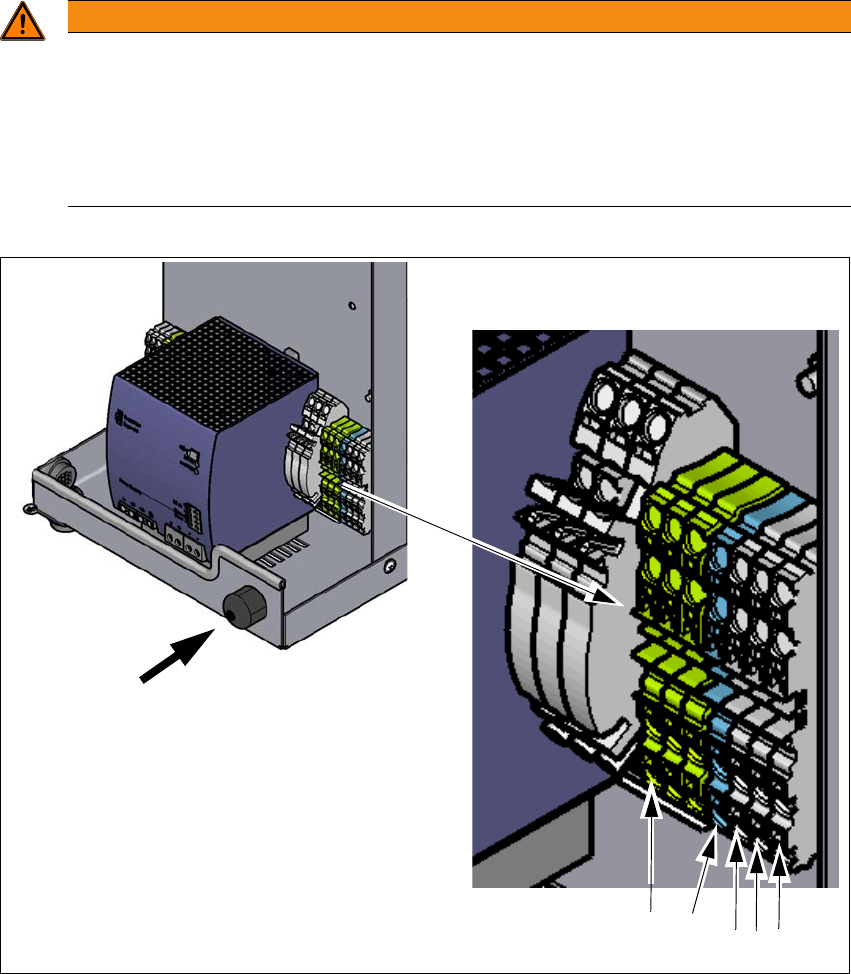

Abb. 4.2 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(1) Netz-Anschlussklemmen (X94) für das Netzanschlusskabel L1, L2, L2, N und PE. Die An-
schlussklemmen sind für einen Aderquerschnitt von 4 mm² ausgelegt.
(2) Öffnung an der Stromversorgung mit Kabelverschraubung
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Elektrofachkraft ist eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität
ausgehen können.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
(2)
(1)
L1
L2
L3
N
PE
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
198
Führen Sie das Netzanschlusskabel durch die Kabelverschraubung (Pos. 2) zu den Netz-An-
schlussklemmen X94 (
Pos. 1) in Abb. 4.2 - 4, Seite 197.
Sorgen Sie für einen genügend großen Biegeradius. Die Adern dürfen nicht geknickt werden.
Crimpen Sie an jedes Aderende des Netzanschlusskabels eine Aderendhülse.
Klemmen Sie L1,L2, L3, N und PE an die Netz-Anschlussklemmen X94 (Pos. 1) in Abb. 4.2
- 4, Seite 197. Achten Sie darauf, dass beim Einführen der Ader in die Anschlussklemme, die
Anschlussklemme nicht beschädigt wird.
4
Ziehen Sie die Kabelverschraubung (Pos. 2) in Abb. 4.2 - 4, Seite 197 handfest an.
Achten Sie darauf, dass die Adern und das Kabel nirgends scheuert oder eingeklemmt wer-
den kann. Fixieren Sie die Adern und das Kabel ggf. mit Kabelbindern.
VORSICHT
Auf korrekte Phasenfolge achten!
Achten Sie auf die korrekte Phasenfolge. Eine falsche Phasenfolge führt zur Fehlfunktion
und Beschädigung der Vakuumpumpe! Überprüfen Sie bitte die korrekte Laufrichtung
der Vakuumpumpe(n) bei der Inbetriebnahme des Bestückautomaten.
Überprüfen Sie die korrekte Funktion des PE-Anschlusses des Bestückautomaten.
