3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
132
3.7.5.1 Montagepositionen des SIPLACE MultiStar
Der SIPLACE MultiStar CPP-Kopf kann in zwei unterschiedlich Positionen an die Kopfhalterung
montiert werden:
– MultiStar in der oberen Montageposition
In dieser Position können alle Bauelemente bis zur Größe von 50 mm x 40 mm und einer
Höhe bis 15,5 mm verarbeitet werden.
3
– MultiStar in der unteren Montageposition
In dieser Position bestückt der CPP-Kopf die Bauelemente bis zu einer Größe von
27 mm x 27 mm und einer BE-Höhe von 6 mm nach dem Collect&Place-Verfahren.
3
Beachten Sie bei der Festlegung der Montageposition folgende Regeln:
Die Kopfhöhe muss in einem Bestückbereich für alle Bestückköpfe gleich sein.
Installieren Sie den SIPLACE MultiStar CPP-Kopf immer in der oberen Montageposition,
wenn er mit folgenden Baugruppen kombiniert wird:
– Stationäre BE-Kamera
– Waffle-Pack-Wechsler (WPC5/WPC6)
–TwinStar
3.7.5.2 Klassifizierung des zu verarbeitenden BE-Spektrums
3
BE-Klasse BE-Größe Montageposition
*a
des CPP-Kopfes
BE-Höhe BE-Kameratyp
Kleines BE
K_BE
03015 -
27 mm x 27 mm
oben bis 8,5 mm
Kopfkamera,
Typ 30
unten bis 6,0 mm
Mittelgroßes BE,
Typ M_BE_1
< 27 x 27 mm
oben
zwischen 8,5
und 11,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Mittelgroßes BE,
Typ M_BE_2
zwischen
27 mm x 27 mm
und
32 mm x 32 mm
oben 11,5 mm
unten nicht möglich
Großes BE
G_BE
zwischen
32 mm x 32 mm
und
50 mm x 40 mm
oben bis 15,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Tab. 3.7 - 1Klassifizierung des zu verarbeitenden BE-Spektrums
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.7.5.1
, Seite 131.
2
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.7 Bestückkopf
133
3.7.5.3 Bestückmodi des SIPLACE MultiStar CPP-Kopf
Je nach BE-Klasse arbeitet der SIPLACE MultiStar CPP-Kopf in unterschiedlichen Bestückmodi.
Die Rüstoptimierung wählt dazu den Bestückmodus mit den minimalen Taktzeiten. Die folgende
Tabelle zeigt den Zusammenhang zwischen BE-Klasse und Bestückmodus.
Tab. 3.7 - 2 Relationen zwischen BE-Klasse und Bestückmodi
3.7.5.4 Montagepositionen des MultiStar an den Bestückautomaten
Bestückmodus Bauelementeklasse
Kleines BE Mittelgroßes BE Großes BE
Collect&Place-
Modus
ja nein nein
Gemischter Modus ja ja nein
Erweiterter Pick&Pla-
ce-Modus
ja ja ja
Bestückautomat Montageposition
*a
MultiStar CPP-Kopf
Maximale BE-Höhe Visionkamera
SIPLACE
SX1/SX2
unten 6,0 mm Kopfkamera
oben 8,5 mm Kopfkamera
nur oben 15,5 mm Stationäre BE-Kamera
Tab. 3.7 - 3Montagepositionen des SIPLACE MultiStar CPP-Kopf an den Bestückautomaten
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.7.5.1
, Seite 131.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
134
3.7.5.5 SIPLACE MultiStar CPP im Collect&Place-Modus
In diesem Modus verarbeitet der SIPLACE MultiStar CPP kleine Bauelemente.
3

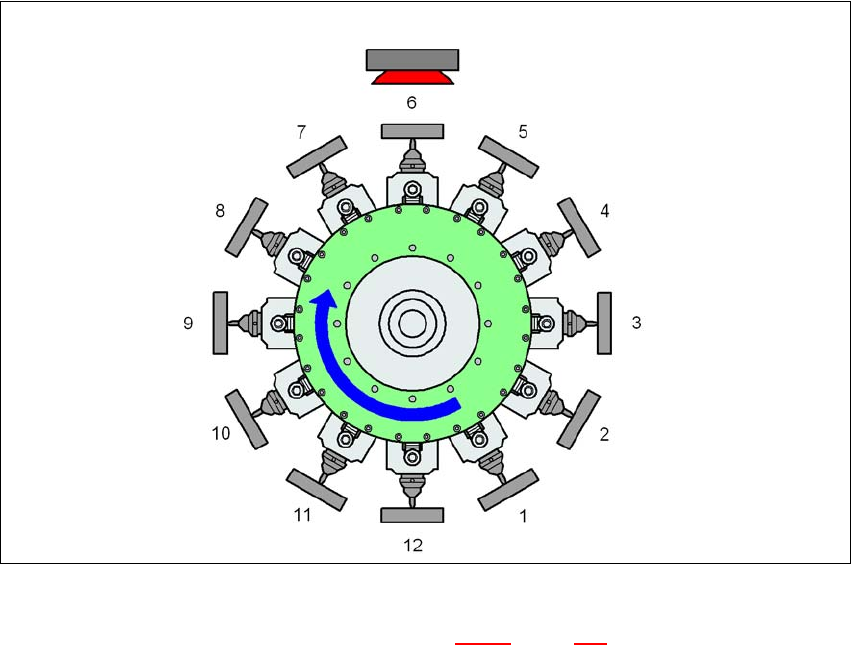

Abb. 3.7 - 8 SIPLACE MultiStar CPP - Collect&Place-Modus
K_BE Kleines Bauelement (siehe Tabelle 3.7 - 1, Seite 131)
Typ 30 BE-Kamera, Typ 30
1 ... 12 Reihenfolge der aufgenommenen Bauelemente
3
Typ 30
K_BE
