6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.2 Leiterplatten-Barcodeleser Ab Softwareversion SR.713.1 Ausgabe 12/2020
306
6.2 Leiterplatten-Barcodeleser
6.2.1 Beschreibung
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten des LP-
Transport auf der Eingabebandverlängerung installiert. Je nach Lage der Barcodestreifen kann
man die Barcodeleser so montieren, dass die Barcodestreifen längs oder quer zur Leiterplatten-
transportrichtung gelesen werden können.
Beim Einfachtransport können zwei Leiterplatten-Barcodeleser nachgerüstet werden. Diese kö-
nen jeweils die Ober- und Unterseite der Leiterplatten einscannen.
Beim Doppeltransport können vier Leiterplatten-Barcodeleser nachgerüstet werden. Diese kön-
nen jeweils die Ober- und Unterseite der Leiterplatten an beiden Transportspuren einscannen.
Es werden folgende Barcodeleser angeboten:
– 2D Leiterplatten-Codeleser
Dieser Codeleser verarbeitet Strichcode und Matrixcode. Matrixcode wird vorwiegend dann
eingesetzt, wenn das Platzangebot für die Barcode-Etiketten gering ist.
6
6.2.2 Technische Daten - 2D-Codeleser
6
Abmaße (L x B x H)
55 x 42 x 22 mm
3
Gewicht 125 Gramm
Codearten 2D Data Matrix ECC 0, 50, 80, 100, 140 und 200
Data Matrix ECC200
QR Code, MicroQR Code
Barcodelänge
Einfachtransport
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
max. 40 Zeichen
Datenschnittstelle RS232, USB 2.0
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
Betriebsspannung 5 V- bis 24 V-
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.3 Eingabebandverlängerung
307
6.3 Eingabebandverlängerung
Artikel Nr. 00520560-xx Eingabebandverlängerung Einfachtransport
Artikel Nr. 00520561-xx Eingabebandverlängerung Doppeltransport
6.3.1 Beschreibung
An die Eingabebandverlängerung können die LP-Barcodeleser installiert werden.
6

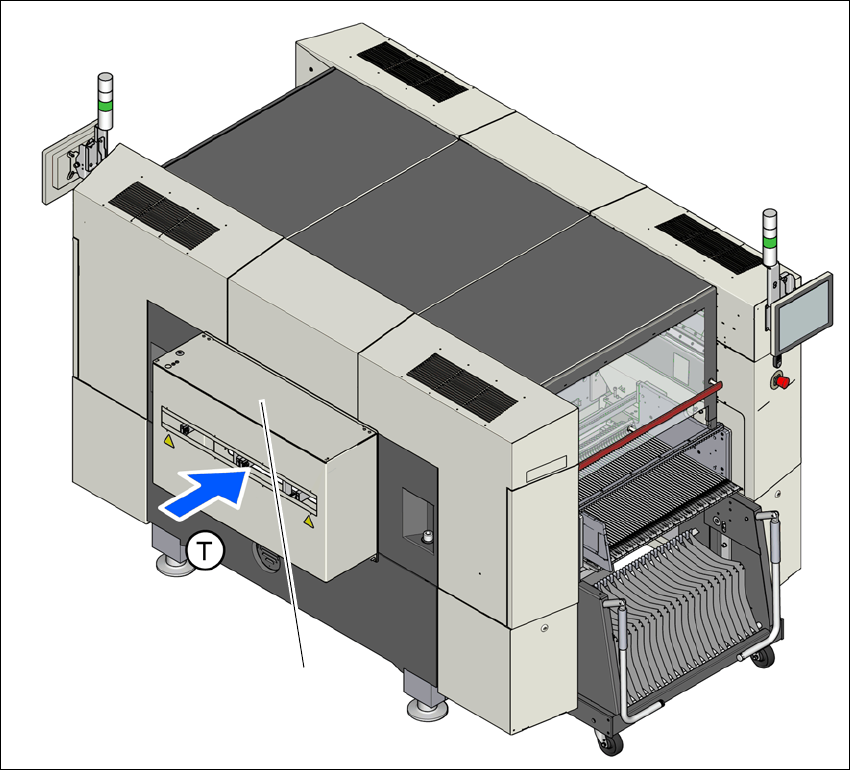

Abb. 6.3 - 1 Eingabebandverlängerung der SIPLACE SX1/SX2
(1)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.4 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.713.1 Ausgabe 12/2020
308
6.4 Waffle-Pack-Wechsler (WPC5/WPC6)
Die Funktionalität und die technischen Daten des WPC5 sind weitgehend identisch mit denen des
WPC6. Der WPC6 verfügt zusätzlich über das Non-Stop Modul.
6.4.1 Beschreibung
Der Waffle-Pack-Wechsler stellt Bauelemente in Flächenmagazinen bereit, sodass beim Spei-
chern und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird.
Durch einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich
außerdem em das Angebot an bereitgestellten Bauelementen.
Der Waffle-Pack-Wechsler besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Bestückautomaten realisierten Leiterplatten-Transport-
höhe ausgeliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-
Transporthöhen von 900, 930 und 950 mm anpassen. Auf dem verbleibenden Stellplatz muss der
BE-Tisch mit 30 Stellplätzen gerüstet sein.
