4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3

4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.713.1 Ausgabe 12/2020

222

4.4.1 Warnhinweise

4.4.2 Werkzeuge und Hilfsmittel

Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:

– Montagehilfe (Art.-Nr. 03015976-xx)

– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg

4.4.3 BE-Wagenhöhe ändern

 Befestigen Sie die Montagehilfe mit den beiden Innensechskantschrauben M8 x 50 am BE-

Tisch. Es stehen zwei verschiedene Bohrungen für den BE-Tisch 60 und BE-Tisch 30 zur Ver-

fügung.

 Hängen Sie den Haken der Hebevorrichtung in die Öse ein.

 Lösen Sie die Befestigungsschrauben und heben Sie die BE-Tisch in die gewünschte Posi-

tion.

 Montieren Sie die Befestigungsschrauben und ziehen diese fest.

WARNUNG

Verstellung der BE-Wagenhöhe durch zertifizierte Personen!

Nur Technikern der Firma ASM oder zertifizierten Personen ist es erlaubt, die BE-Wagen-

höhe zu verstellen.

 Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.

 Wenn Sie den BE-Tisch in der Höhe verstellen wollen, nehmen Sie alle Zuführmodule

vom BE-Tisch.

WARNUNG

Beschädigungsgefahr!

Anhebungen und Absenkungen des BE-Tisches können zu Verformungen führen.

 Nehmen Sie alle Zuführmodule vom BE-Tisch.

 Montieren Sie zur Höhenverstellung die Montagehilfe an den BE-Tisch.

Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme

Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.5 Leergurtleitkanal an die BE-Höhe anpassen

223

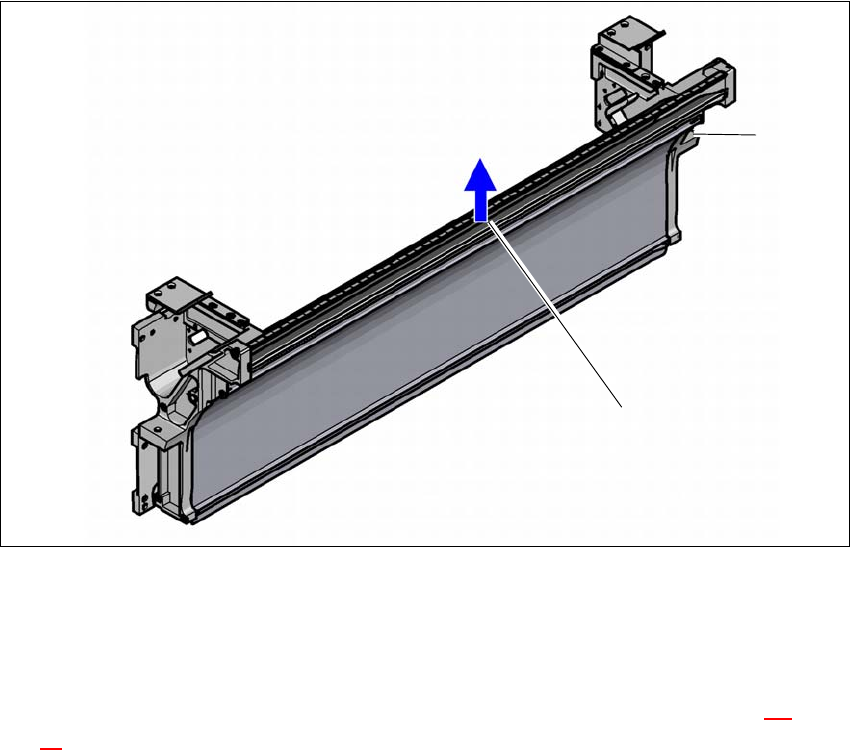

4.5 Leergurtleitkanal an die BE-Höhe anpassen

Werden Zuführmodule eingesetzt, die Gurte mit einer Taschenhöhe > 12 mm verarbeiten, so

muss das Trennblech

(1) entfernt werden.

(1) Trennblech für Gurte > 12 mm demontierbar

(2) Befestigungsschrauben

 Schalten Sie zur Demontage des Trennblechs den Bestückautomaten am Hauptschalter aus.

 Trennen Sie den Bestückautomaten von der Netz- und Druckluftversorgung.

 Sichern Sie den Bestückautomaten gegen Wiedereinschalten, wie dies in Abschnitt 2.9, Seite

beschrieben ist.

 Entlüften Sie die Druckluftleitungen und das Gurtschneidgerät:

 Wenn ein Entlüftungsventil vorhanden ist (nur SIPLACE SX1/SX2 V3), öffnen Sie das

Entlüftungsventil.

 Wenn kein Entlüftungsventil vorhanden ist (SIPLACE SX1/SX2 V2 und frühere Versio-

nen), ziehen Sie einen der kleineren Schläuche am T-Stück des Gurtschneidgerätes ab.

 Warten Sie so lange, bis der Betriebsdruck des Schneidgeräts auf 0 MPa abgesunken ist.

 Lösen Sie die Befestigungsschrauben.

 Ziehen Sie das Trennblech heraus.

(1)

(2)

4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3

4.6 Den Bestückautomaten in Betrieb nehmen Ab Softwareversion SR.713.1 Ausgabe 12/2020

224

4.6 Den Bestückautomaten in Betrieb nehmen

4.6.1 Den Bestückautomaten beim Kunden in Betrieb nehmen

 Prüfen Sie alle Baugruppen auf richtigen Sitz.

 Entfernen Sie die Transportsicherungen (siehe Abschnitt 4.3.10, Seite 220).

 Wischen Sie die Linearführungsschienen der X/Y-Achse mit einem fusselfreien Tuch ab. Ver-

wenden Sie dazu

keine Lösungsmittel (siehe Abschnitt 4.3.11, Seite 220).

 Schließen Sie die Strom- und Druckluftzufuhr an. Achten sie darauf, dass die Zuleitungen

keine Stolpergefahren darstellen. Verlegen Sie die Zuleitungen möglichst unter dem Be-

stückautomaten.

 Schalten Sie den Bestückautomaten ein und überprüfen Sie Funktion der Sicherheitseinrich-

tungen wie NOT-HALT-Taster, Positionsschalter der Hauben und der BE-Wagen.

 Führen Sie einen Referenzlauf durch.

 Führen Sie die Erstkalibrierung des Bestückautomaten durch (siehe Abschnitt 4.6.1.1, Seite

225

 Laden Sie ein Los auf den Rechner und testen Sie es.

 Überprüfen Sie den Nullpunkt des Bestückautomaten nach einer Warmlaufzeit von 3 - 4 h.

 Rüsten Sie mit dem Bedienpersonal des Kunden die Zuführmodule anhand des Bestückpro-

gramms des Kunden.

 Führen Sie in die Handhabung der Zuführmodule anhand des JobGuide ein.
