Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen 203 4.3 Den Bestückautomaten aufstellen 4.3.1 W arnhinwe…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
202
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
HINWEIS
Feinsicherungen ersetzen
Ersetzen Sie Feinsicherungen ausschließlich durch freigegebene Sicherungseinsätze!
Sicherung Komponente Strom [A] Spannung [V]
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
203
4.3 Den Bestückautomaten aufstellen
4.3.1 Warnhinweise
4
4
4
4
4
WARNUNG
Geltende Unfallvorschriften beachten!
Nur SIPLACE-Technikern bzw. zertifizierten Personen ist es erlaubt, den Bestückautoma-
ten aufzustellen und in Betrieb zu nehmen.
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Verletzungsgefahr bei Montagearbeiten an der Unterseite des Bestückautomaten!
Bei Montagearbeiten an der Unterseite des Bestückautomaten besteht Verletzungsge-
fahr.
Sichern Sie den Bestückautomaten durch geeignete Maßnahmen zusätzlich ab. Der
Gabelstapler allein als Abstützung ist nicht zulässig.
WARNUNG
Verletzungsgefahr bei Montagearbeiten!
Eine falsche Positionierung der Portale während der Montage schränkt die Kopffreiheit
ein und kann zu Verletzungen führen.
Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positio-
niert sind.
WARNUNG
Höheneinstellung des Bestückautomaten!
Zur Höheneinstellung des Bestückautomaten sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch
– die andere Person beobachtet die Lagestabilität des angehobenen Bestückau-
tomaten bei der Montage.
WARNUNG
Quetschgefahr!
Beim Transport des Bestückautomaten besteht Quetschgefahr für die Füße.
Tragen Sie speziell verstärktes Schuhwerk.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 Ausgabe 12/2020
204
4.3.2 Bestückautomaten mit dem Gabelstapler heben und transportieren
4

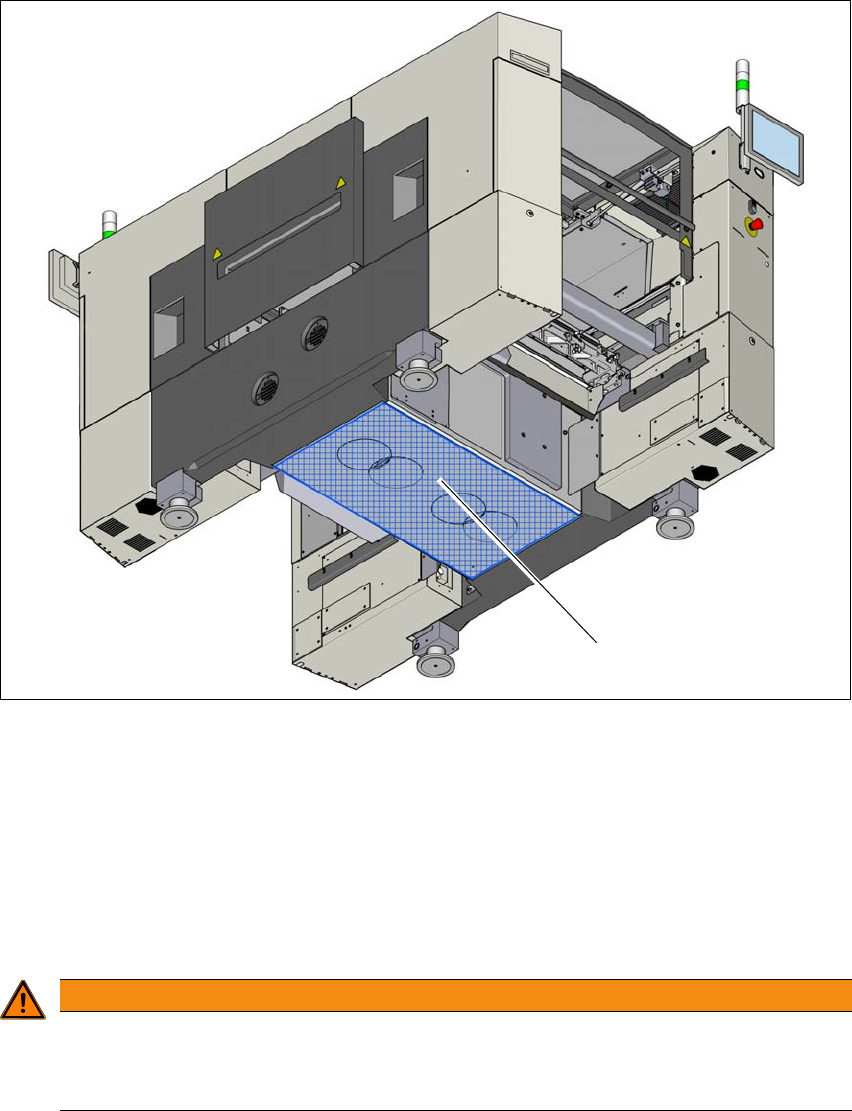

Abb. 4.3 - 1 Auflagefläche - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflagefläche für die Gabel des Gabelstaplers
Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflageflächen des Bestückautomaten gleichmäßig auf der Gabel
aufliegen.
Beachten Sie vor dem Anheben des Bestückautomaten unbedingt folgende Warnungen, um
irreversible Schäden am Bestückautomaten zu vermeiden:
4
WARNUNG
Ausrichtung der Gabel!
– Die Gabel muss parallel zum Leiterplattentransport ausgerichtet sein.
– Die Gabel muss mittig zum Bestückautomaten ausgerichtet sein.
(1)
