5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 E dition V2 und V3 5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Au sgabe 12/2 020 268 5.10.3 X-Zuführmodul einsetzen 5.10.3.1 X-Zuführmodul vor dem E…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüsten
267
Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.10 - 1
, Seite 266) grün,
wenn das Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der ak-
tuellen Rüstung enthalten, bleibt die Statusanzeige dunkel.
Das Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen wer-
den. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:
Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 266). Der Entnahmegriff springt
heraus und die Statusanzeige erlischt.
Warten Sie etwa 1 Sekunde bis die Verriegelung (Pos. 4 in Abb. 5.10 - 1, Seite 266) das Zu-
führmodul freigibt.
Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als ca.
5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot auf.
Rasten Sie den Entnahmegriff wieder ein. Ist das Zuführmodul in der aktuellen Rüstung ent-
halten, leuchtet die Statusanzeige leuchtet grün und an der LED-Anzeige werden wieder die
Spurnummer und die Schrittweite signalisiert.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Ausgabe 12/2020
268
5.10.3 X-Zuführmodul einsetzen
5.10.3.1 X-Zuführmodul vor dem Einsetzen überprüfen
Prüfen Sie folgende Punkte, bevor Sie ein Zuführmodul am BE-Tisch einsetzen:
Das Zuführmodul muss in einwandfreiem Zustand sein.
Prüfen Sie durch leichtes Antippen, ob die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 2, Seite
269
) nicht klemmt.
Kontrollieren Sie, ob der Bereich des Abholfensters (Pos. 3 in Abb. 5.10 - 2, Seite 269) frei
von losen Bauelementen ist.
5
5
Drücken Sie den Hebel (Pos. 4 in Abb. 5.10 - 2, Seite 269) zum Öffnen des Abholfensters
(Pos. 3 in Abb. 5.10 - 2
, Seite 269) etwas nach vorne. Dabei wird das Abholfenster etwas an-
gehoben.
5
Entfernen Sie lose Bauelemente unter dem Abholfenster.
Schließen Sie das Abholfenster (Pos. 3 in Abb. 5.10 - 2, Seite 269), indem Sie den Hebel
(Pos. 4 in Abb. 5.10 - 2
, Seite 269) zurücklegen.
Entfernen Sie lose Bauelemente auf dem BE-Tisch mit einem Pinsel oder einem Staubsauger
mit geeigneter Düse.
5
HINWEIS
Leeren Sie das BE-Entsorgungsfach (Pos. 5 in Abb.5.10 - 2, Seite 269), bevor Sie
Bauelemente aus dem Zuführmodul schütteln.
HINWEIS
Die gespannte Deckfolie transportiert bei eingelegtem Gurt den Gurt weiter und legt
Bauelemente frei.
Betätigen Sie den Hebel (Pos. 4 in Abb. 5.10 - 2, Seite 269) nicht, wenn ein Gurt
eingelegt ist.
HINWEIS
Ist der Gurt bereits eingelegt, schneiden Sie ihn bündig an der Vorderkante des Zu-
führmoduls ab. Es sollten noch 2 Löcher der Perforation zu sehen sein.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüsten
269
Steht der Entnahmegriff (Pos. 1) noch heraus, so rasten Sie ihn ein.
5

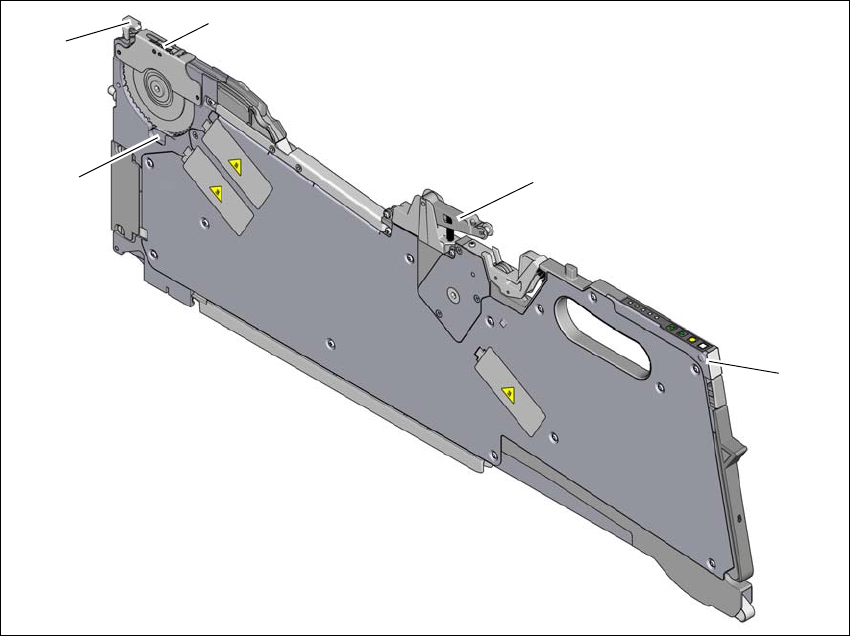

Abb. 5.10 - 2 X-Zuführmodul vor dem Einsetzen überprüfen
(1) Entnahmegriff
(2) Deckfolienschwinge
(3) Abholfenster
(4) Hebel zum Anheben und Einrasten des Abholfensters
(5) BE-Entsorgungsfach
(1)
(2)
(3)
(4)
(5)
