2 Betriebssicherheit Betriebsanlei tung SIPLACE SX1/SX2 Edition V 2 und V3 2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 86 2.6.4 Sicherheitsabschaltung (CSB) 2 Abb. 2.6 - 7 Lage der Sicherheit…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.6 Sicherheitseinrichtungen
85
Schutzhaubenschalter Stellplatz 1 und Stellplatz 2 (Pos. 1 und 2 in Abb. 2.6 - 6, Seite 82) 2
Diese Schalter überprüfen, ob die Schutzhauben geschlossen sind. Sind sie geschlossen, sind
der NOT-HALT-Kontakt, der Meldekontakt und somit der NOT-HALT-Kreis geschlossen. Beim Öff-
nen einer der Hauben werden der NOT-HALT-Kontakt und der Meldekontakt geöffnet. Einzelne
Komponenten werden deaktiviert bzw. bleiben aktiviert (siehe Abb. 2.6 - 8
, Seite 89).
Schutzschalter zur Puffererkennung (Pos. 3 in Abb. 2.6 - 6, Seite 82) 2
Bei der SIPLACE SX1/SX2 überprüfen diese Schalter, ob mindestens ein Puffer vorhanden ist.
Dadurch wird gewährleistet, dass mindestens ein Puffer nach einem Portaltausch wieder einge-
baut wurde.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020
86
2.6.4 Sicherheitsabschaltung (CSB)
2

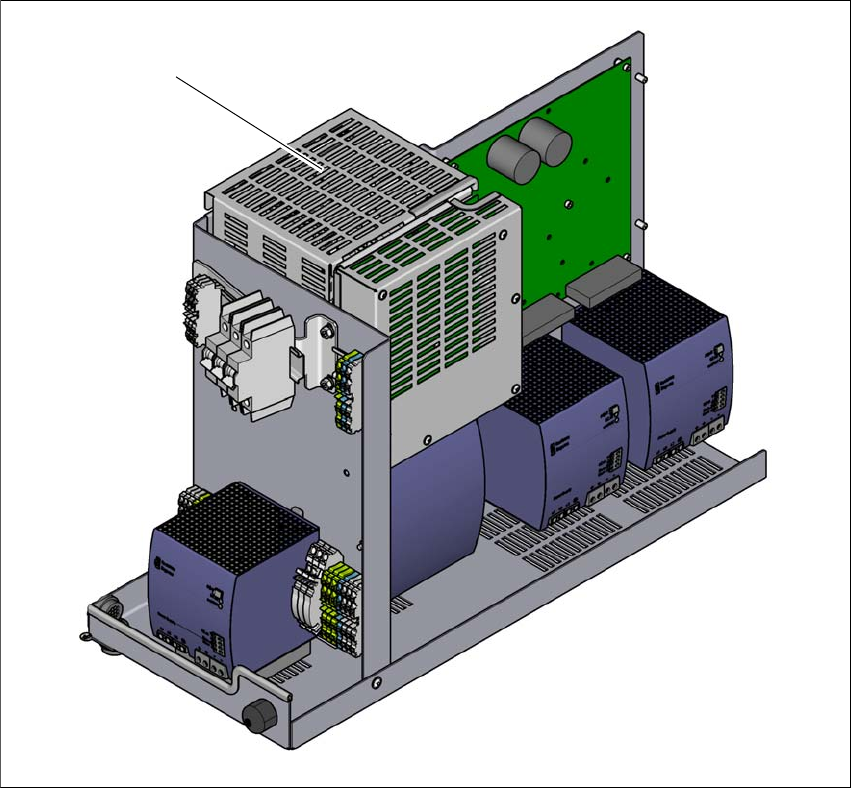

Abb. 2.6 - 7 Lage der Sicherheitsabschaltung (CSB)
2
(1) Sicherheitsabschaltung (CSB)
(1)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.6 Sicherheitseinrichtungen
87
Sicherheitsabschaltung (CSB) (Pos. 1 in Abb. 2.6 - 7, Seite 86) 2
Die Sicherheitsabschaltung (CSB) ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der Schutzeinrichtungen verwendet und kontrolliert gefährliche Spannungen bzw.
Bewegungen.
2
Drei Bedingungen müssen für die Aktivierung der Sicherheitsabschaltung (CSB) erfüllt sein:
– Alle Schutzeinrichtungen müssen geschlossen und die NOT-HALT-Taster müssen entriegelt
sein.
– Die Starttaste muss betätigt worden sein.
– Das Signal "Softwarefreigabe" bzw. "Control ON"muss durch die Steuerungssoftware gesetzt
sein.
GEFAHR
Lebensgefährliche Spannungen unter der Abdeckung der Sicherheitsabschaltung (CSB)!
Unter der Abdeckung befinden sich Komponenten, welche auch im ausgeschalteten Zu-
stand des Bestückautomaten und bei gezogenem Netzstecker, lebensgefährliche Span-
nungen führen können. Warten Sie nach Ziehen des Netzsteckers ca. 5 Minuten, bis sich
Kondensatoren entladen haben.
Öffnen Sie niemals die Abdeckungen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
