6 Stationserweiterungen Betriebsanl eitung SIPLACE SX1/SX2 Edition V2 und V3 6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020 298 6.1.3 Mont age Pipettenwechsl er C&P20 P / C&P20 P2 / CPP Die Pipe…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler
297
6.1.2.5 Lage der Pipettenwechsler für den SIPLACE MultiStar
6
Abb. 6.1 - 6 Lage der Pipettenwechsler SIPLACE MultiStar - Beispiel
6
(1) BE-Wagen an der inneren Position
(2) BE-Wagen an der äußeren Position
(PPW) Pipettenwechsler
(PA) Bestückbereich
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
298
6.1.3 Montage Pipettenwechsler C&P20 P / C&P20 P2 / CPP
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
6.1.3.1 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.3.2 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 7, Seite 299), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 7
, Seite 299). Heben Sie das Magazin vom Träger.
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
HINWEIS
6
Füllen Sie die Magazine außerhalb des Bestückautomaten auf, und wechseln Sie
immer nur komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler
299
6
6

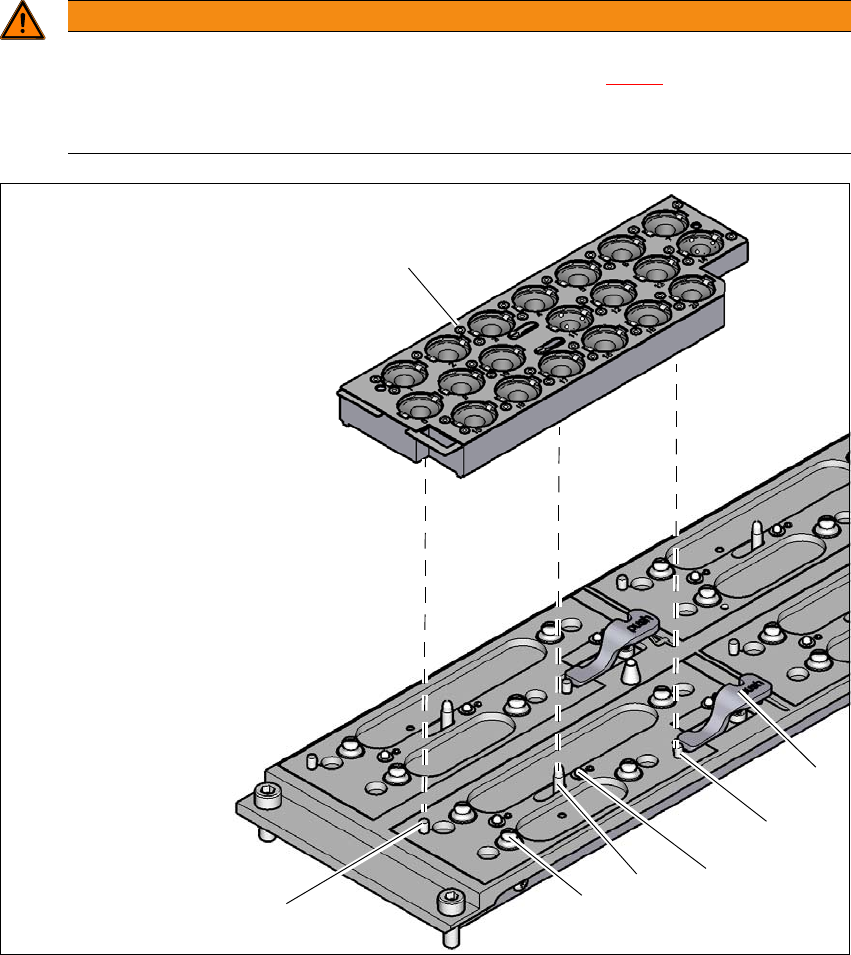

Abb. 6.1 - 7 Pipettenwechsler für den C&P/CPP - Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 7) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
