Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 1 Einleitung Ab Softwareversion SR.713.1 Ausgabe 12/2020 1.3 Bestückautomaten- Beschreibu ng 25 1.3.3 Seriennummer des Bestückautomaten Die Seriennumm er des Bestücka u…
1 Einleitung Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
1.3 Bestückautomaten-Beschreibung Ab Softwareversion SR.713.1 Ausgabe 12/2020
24
1.3.2.2 SIPLACE SX1/SX2 V2
1
SIPLACE SX +
Portal Köpfe
1
C&P20 P CPP_L
CPP_H (High)
*a
ohne stationäre Kamera
TH
*b
SIPLACE SX + Prepared
Portal Köpfe
1
C&P20 P CPP_L
CPP_H
a
mit stationäre Kamera
CPP_H
a
ohne stationäre Kamera
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
ohne stationäre Kamera
TH
b
CPP_H TH
b
SIPLACE SX1
Portal Köpfe
1
C&P20 P CPP_L
CPP_H
a
mit stationäre Kamera
CPP_H
a
ohne stationäre Kamera
TH
b
TH
b
mit Upgrade Kit durch SIPLACE Service
2
C&P20 P CPP_L
CPP_H
a
ohne stationäre Kamera
TH
b
CPP_H TH
b
SIPLACE SX1 Prepared
Portal
Köpfe
1
C&P20 P CPP_L
CPP_H
a
mit stationäre Kamera
CPP_H
a
ohne stationäre Kamera
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
ohne stationäre Kamera
TH
b
CPP_H TH
b
SIPLACE SX 2
Portal Köpfe
1
C&P20 P CPP_L
CPP_H
a
mit stationäre Kamera
CPP_H
a
ohne stationäre Kamera
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
ohne stationäre Kamera
TH
b
CPP_H TH
b
*)a CPP in hoher Montageposition, TH und stationäre Kamera erfordern die äußere Tischposition
*)b CPP mit stationärer Kamera erfordert CPP in hoher Montageposition und äußere Tischposition
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 1 Einleitung
Ab Softwareversion SR.713.1 Ausgabe 12/2020 1.3 Bestückautomaten-Beschreibung
25
1.3.3 Seriennummer des Bestückautomaten
Die Seriennummer des Bestückautomaten befindet sich an der Innenseite des Maschinenstän-
ders an Stellplatz 1.
1

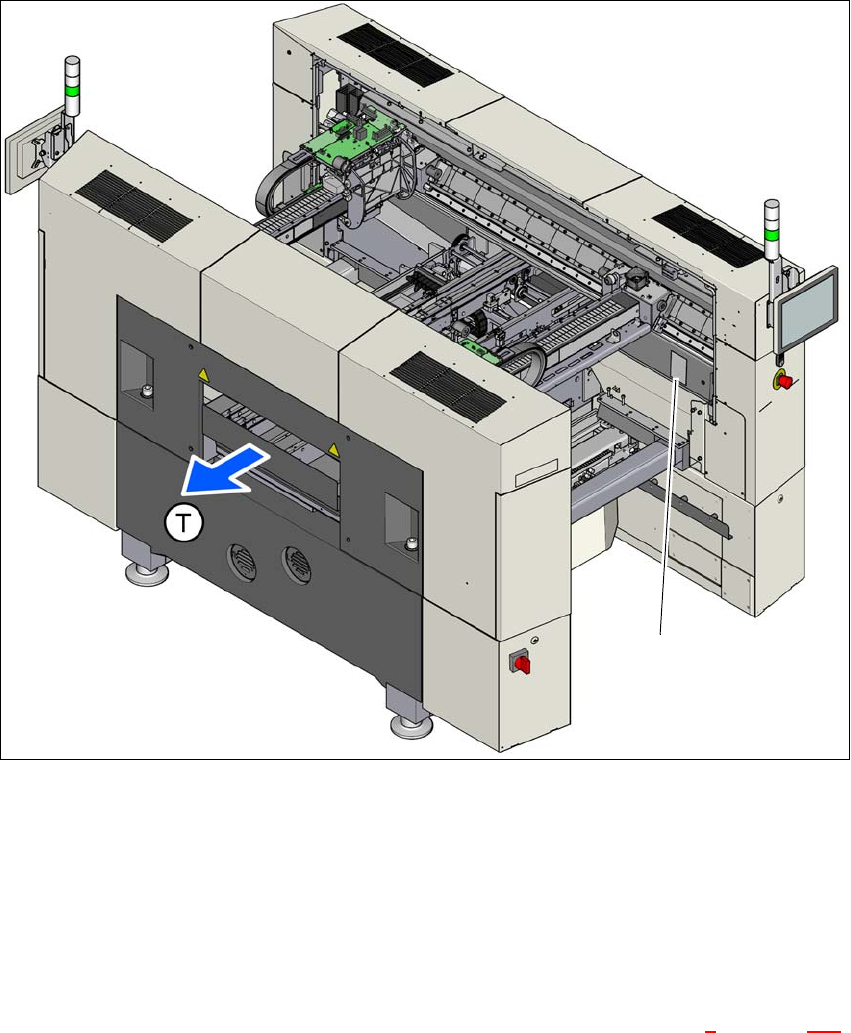

Abb. 1.3 - 1 Lage des Typenschildes mit der Seriennummer
(T) Transportrichtung
(1) Typenschild
1.3.4 EG-Konformitätserklärung
Das in dieser Betriebsanleitung beschriebene Produkt stimmt überein mit den Vorschriften und
Normen der entsprechenden EG-Konformitätserklärungen. Siehe dazu Abschnitt 8
, auf Seite 343,
(1)
1 Einleitung Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
1.3 Bestückautomaten-Beschreibung Ab Softwareversion SR.713.1 Ausgabe 12/2020
26
1.3.5 Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehe-
nen Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen, und nur in Verbindung mit von
ASM Assembly Systems GmbH&Co.KG empfohlenen bzw. zugelassenen Fremdgeräten und -
komponenten verwendet werden. Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßer Verwendung übernimmt die ASM Assembly Systems
GmbH&Co.KG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwand-
freies und funktionsgemäßes Arbeiten der Komponenten.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Betriebs-
anleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
1.3.6 Nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung des Produkts können sowohl Gefahren für Leib und
Leben als auch Sachbeschädigungen auftreten. Aus diesem Grunde ist eine nicht bestimmungs-
gemäße Verwendung untersagt. Bei nicht bestimmungsgemäßer Verwendung übernimmt die
ASM Assembly Systems GmbH&Co.KG keine Haftung für eventuell auftretende Schäden und
keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten.
Zu einer nicht bestimmungsgemäßen Verwendung des Bestückautomaten zählt beispielsweise
– der Betrieb des Bestückautomaten bei außer Funktion gesetzten oder entfernten Sicherheits-
einrichtungen.
– das Bestücken von Bauelementen, die nicht der zulässigen Spezifikation entsprechen.
– das Verwenden von nicht zugelassenen Bauelemente-Zuführmodulen.
– das Verwenden von nicht autorisiertem Zubehör und Zusatzmodulen.
– das Bedienen des Bestückautomaten von nicht qualifiziertem Personal.
– der Betrieb des Bestückautomaten ohne Eingreifschutz ("Dummy Feeder"), falls nicht alle
Stellplätze mit Zuführmodulen belegt sind.
– die nicht eindeutige Zuordnung der elektrischen Anschlussleitungen zu jedem Bestückauto-
maten sowie zu den installierten Optionen.
– der gleichzeitige Aufenthalt von mehr als einer Person beim Nachrüsten an einem BE-Wa-
gen-Stellplatz.
– das Betreten der Abdeckbleche und Schutzhauben von Personen.
