Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationser weiterungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler 293 6.1.1.3 Lage der Pipettenwechsler für den SIPLACE S peedSt ar 6 Abb. 6.1 -…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
292
6.1.1 Pipettenwechsler für den SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 Pipettenwechsler mit 4 Magazinen
Artikel-Nr. 03147925-xx Pipettenwechsler Grundaufbau CPx kurz
Artikel-Nr. 03101503-xx Pipettenmagazin 60xx/40xx mit 20 Garagen
Artikel-Nr. 03218226-02 Pipettenmagazin Typ 40xx kpl. / NCS
6

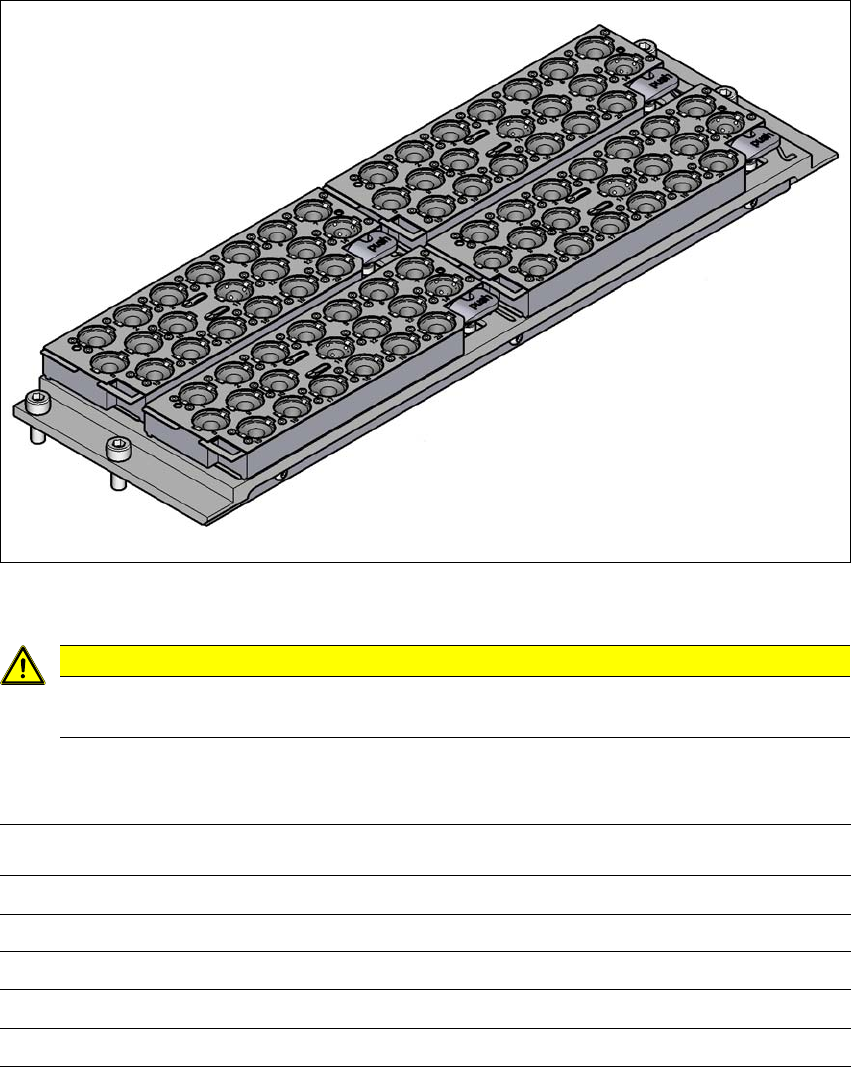

Abb. 6.1 - 1 Pipettenwechsler für den SIPLACE SpeedStar C&P20 P2 / C&P20 P mit 4 Magazinen
6
6.1.1.2 Technische Daten
6
VORSICHT
Verwenden Sie das Magazin für den SIPLACE SpeedStar nur zusammen mit dem
SpeedStar.
Pipettenwechsler für den SIPLACE SpeedStar
Abmessungen (Länge x Breite x Höhe) 314 mm x 94,5 mm x 68,6 mm
Anzahl der Pipettengaragen 80
Anzahl der Pipettenmagazine 4
Pipettentypen C&P20 P2 60xx/40xx
Pipettentypen C&P20 P 40xx
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler
293
6.1.1.3 Lage der Pipettenwechsler für den SIPLACE SpeedStar
6
Abb. 6.1 - 2 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Beispiel
(1) BE-Wagen an der inneren Position
(PPW) Pipettenwechsler
(PA) Bestückbereich
(1)
(1)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
294
6.1.2 Pipettenwechsler für den SIPLACE MultiStar CPP
6.1.2.1 Pipettenwechsler mit 4 Magazinen
Artikel-Nr. 03147925-xx Pipettenwechsler Grundaufbau CPx kurz
Artikel-Nr. 03135469-xx Pipettenmagazin 20xx mit 20 Garagen
Artikel-Nr. 03065782-xx Pipettenmagazin 28xx mit 9 Garagen
Artikel-Nr. 03226630-01 Pipettenmagazin Typ 20xx mit 20 Garagen und mit 3 Marken
6

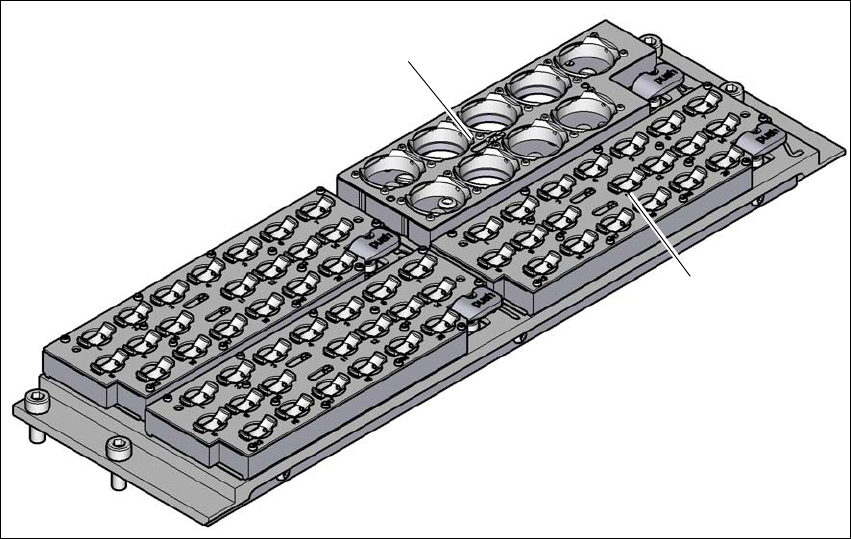

Abb. 6.1 - 3 Pipettenwechsler für den SIPLACE MultiStar mit 4 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
(1)
(2)
