Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.2 Infrastruktur des Aufstellungsorts 201 4.2.3.7 Übersicht über die Feinsicherungen 4 Abb.…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
200
4.2.3.6 Netzanschluss - Netzanschlusskabel OHNE Stecker (Konfiguration 3)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel OHNE Stecker bei.
4
4

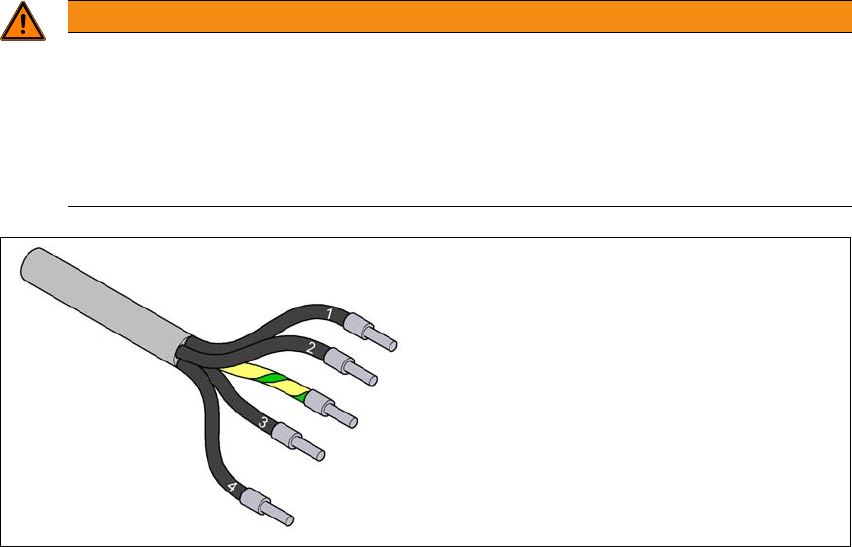

Abb. 4.2 - 6 Bezeichnung der Adern am Netzanschlusskabel
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Elektrofachkraft ist eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität
ausgehen können.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.2 Infrastruktur des Aufstellungsorts
201
4.2.3.7 Übersicht über die Feinsicherungen
4

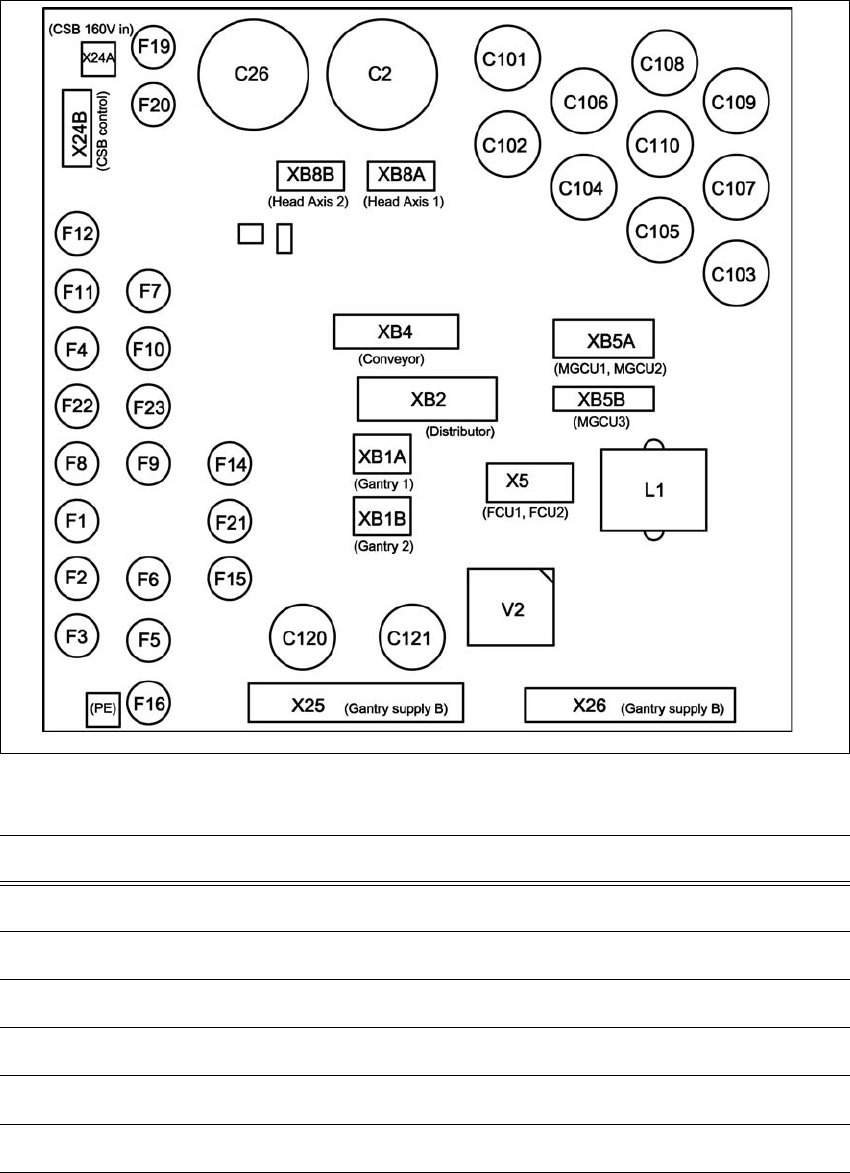

Abb. 4.2 - 7 Übersicht über die Feinsicherungen
4
Sicherung Komponente Strom [A] Spannung [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
202
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
HINWEIS
Feinsicherungen ersetzen
Ersetzen Sie Feinsicherungen ausschließlich durch freigegebene Sicherungseinsätze!
Sicherung Komponente Strom [A] Spannung [V]
