Betriebsanleitung SIPLACE SX1/ SX2 Edition V2 und V3 2 Betriebssi cherheit Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder 41 Abb. 2.2 - 2 Warnschilder am Bestückautomaten - Stellplatz 2 Pos. W 024, Artikel-…
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
40
2.2.1 Warnschilder am Bestückautomaten (Standardbeschilderung)

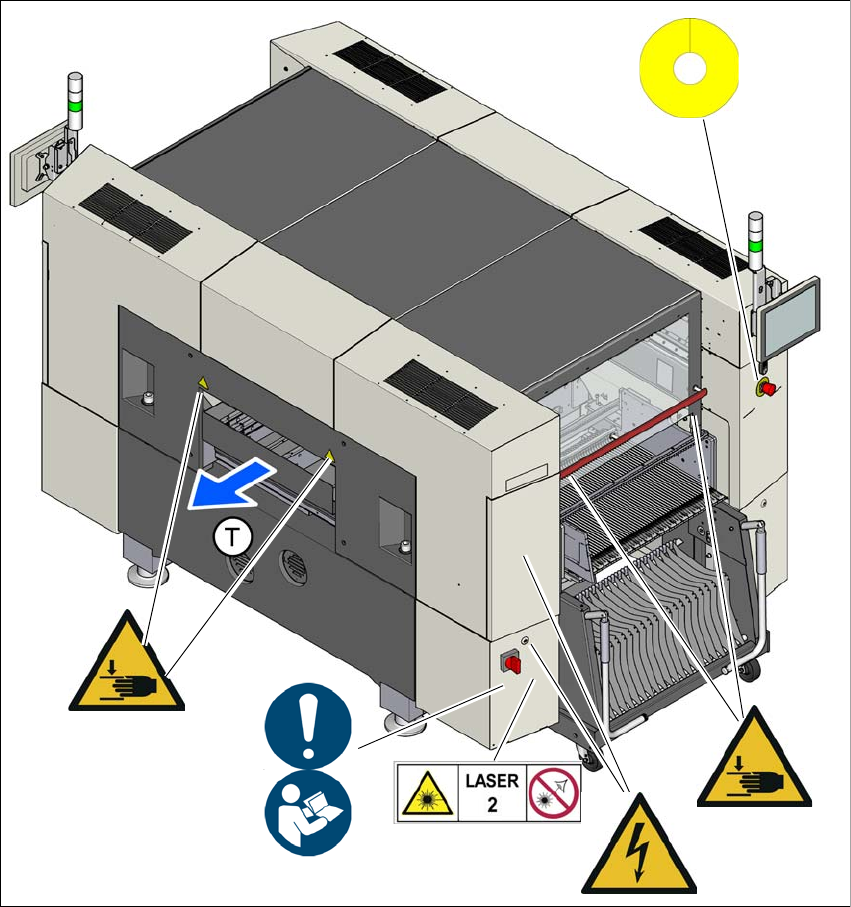

Abb. 2.2 - 1 Warnschilder am Bestückautomaten - Stellplatz 1
Pos. M 002, Artikel-Nr. 03155798-01
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 210, Artikel-Nr. 03233439-01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W Laser Klasse 2, Artikel-Nr. 03155298-01
(T) Leiterplatten-Transportrichtung
W 210
W 024
M 002
W 012
W 024
W Laser Klasse 2
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
41

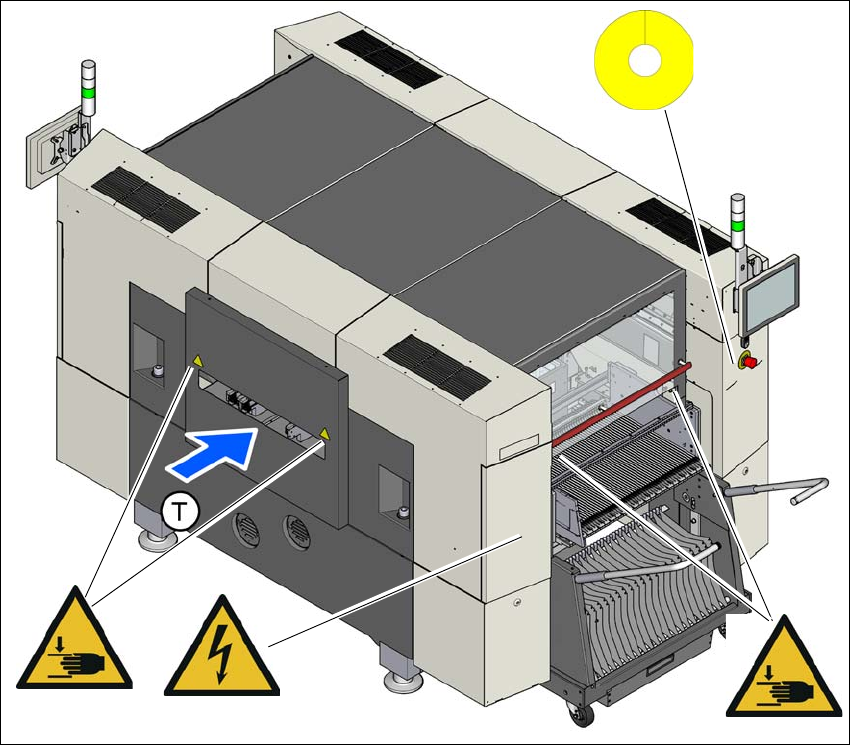

Abb. 2.2 - 2 Warnschilder am Bestückautomaten - Stellplatz 2
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 210, Artikel-Nr. 03233439-01
Pos. W 012, Artikel-Nr. 03155378-01
(T) Leiterplatten-Transportrichtung
W 024
W 210
W 024
W 012
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
42
2.2.2 Bedeutung und Beschreibung der Warnschilder (Standardbeschilderung)
2.2.2.1 Hinweisschild M002
2
Pos. M 002 in Abb. 2.2 - 1, Seite 40, Artikel-Nr. 3155798-01 oder
Pos. M 002 in Abb. 2.2 - 3
, Seite 44, Artikel-Nr. 3155798-01
(Anzahl pro Bestückautomat: 1)
2.2.2.2 Warnschild Laser Klasse 2
2
Pos. W Laser Klasse 2 in Abb. 2.2 - 1, Seite 40, Artikel-Nr. 03155298-01
(Anzahl pro Bestückautomat: 1)
2
2
2
2
2
2
2
2
Sicherer Betrieb des Bestückautomaten
Voraussetzung für den sicheren Betrieb des Bestückautomaten
ist die Kenntnis und Einhaltung der Betriebsanleitung und der Si-
cherheitshinweise.
2
2
2
LASERSTRAHLUNG
Laser Klasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
