Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationser weiterungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler 297 6.1.2.5 Lage der Pipettenwechsler für den SI PLACE MultiSt ar 6 Abb. 6.1 -…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
296
6.1.2.3 Pipettenmagazin mit 9 Garagen für 28xx-Pipetten
6
Abb. 6.1 - 5 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Marken (nur bei geöffneter Verriegelungsplatte sichtbar)
6.1.2.4 Technische Daten
6
(1)
(2)
(3)
(3)
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine pro Stellplatz
*a
4
Max. Anzahl der Pipettengaragen pro Stellplatz 69
Standardkonfiguration pro Stellplatz 3 Magazine mit 60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Pipettentypen 20xx, 28xx
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler
297
6.1.2.5 Lage der Pipettenwechsler für den SIPLACE MultiStar
6

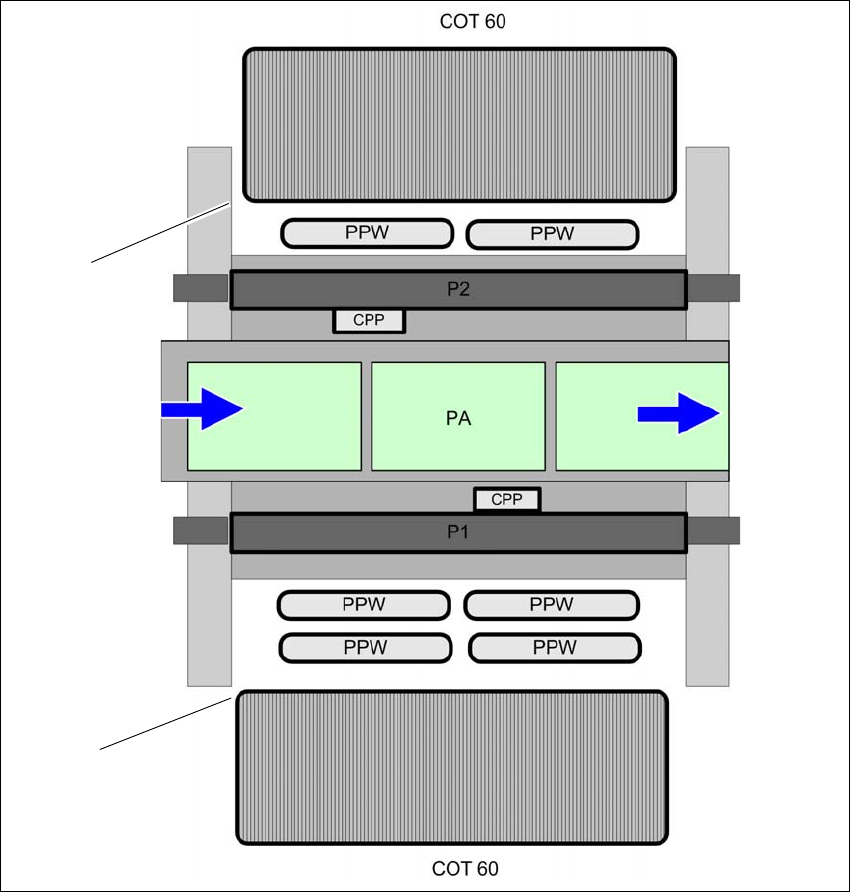

Abb. 6.1 - 6 Lage der Pipettenwechsler SIPLACE MultiStar - Beispiel
6
(1) BE-Wagen an der inneren Position
(2) BE-Wagen an der äußeren Position
(PPW) Pipettenwechsler
(PA) Bestückbereich
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
298
6.1.3 Montage Pipettenwechsler C&P20 P / C&P20 P2 / CPP
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
6.1.3.1 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.3.2 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 7, Seite 299), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 7
, Seite 299). Heben Sie das Magazin vom Träger.
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
HINWEIS
6
Füllen Sie die Magazine außerhalb des Bestückautomaten auf, und wechseln Sie
immer nur komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
