4.2.3.5 Netzanschluss - Netzanschlusskabel MIT Stecker (Konfiguration 2)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel MIT einem CEE-Stecker rot
16 A (nach IEC 60309) bei.
4
4

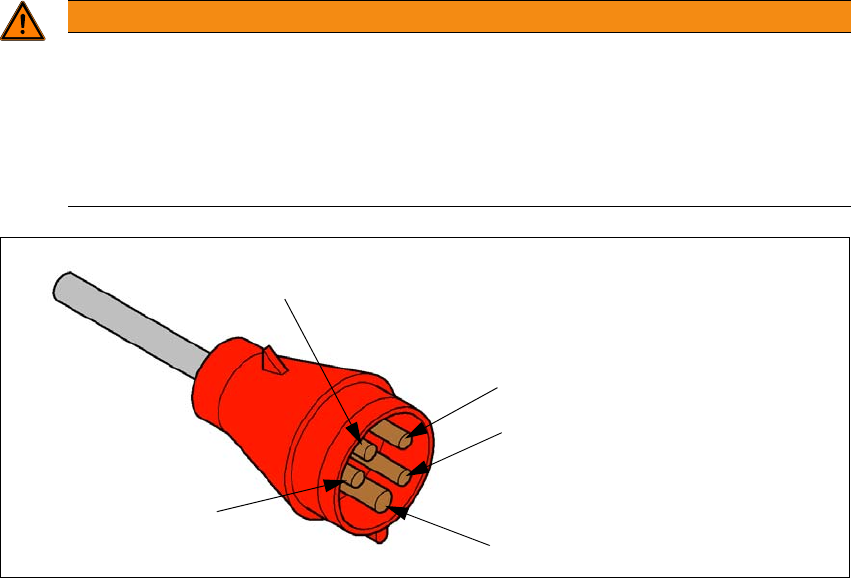

Abb. 4.2 - 5 Belegung des CEE-Steckers
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Elektrofachkraft ist eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität
ausgehen können.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
PE
L1
L2
L3
N
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
200
4.2.3.6 Netzanschluss - Netzanschlusskabel OHNE Stecker (Konfiguration 3)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel OHNE Stecker bei.
4
4
Abb. 4.2 - 6 Bezeichnung der Adern am Netzanschlusskabel
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Elektrofachkraft ist eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität
ausgehen können.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.2 Infrastruktur des Aufstellungsorts
201
4.2.3.7 Übersicht über die Feinsicherungen
4
Abb. 4.2 - 7 Übersicht über die Feinsicherungen
4
Sicherung Komponente Strom [A] Spannung [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
