5.7 Meldeleuchten mit Hupe
5.7.1 Übersicht
Die Meldeleuchten signalisieren Betriebszustände und Fehlfunktionen des Bestückautomaten.
Die Hupe meldet akustisch wenn ein Alarm aufgetreten ist. Die Meldeleuchte kann zweifarbig
oder dreifarbig konfiguriert werden. Das jeweilige Meldeleuchte-System (zweifarbig oder dreifar-
big) wird in der Autokonfiguration der Stationssoftware eingestellt.
5.7.2 Meldeleuchte (Standard)

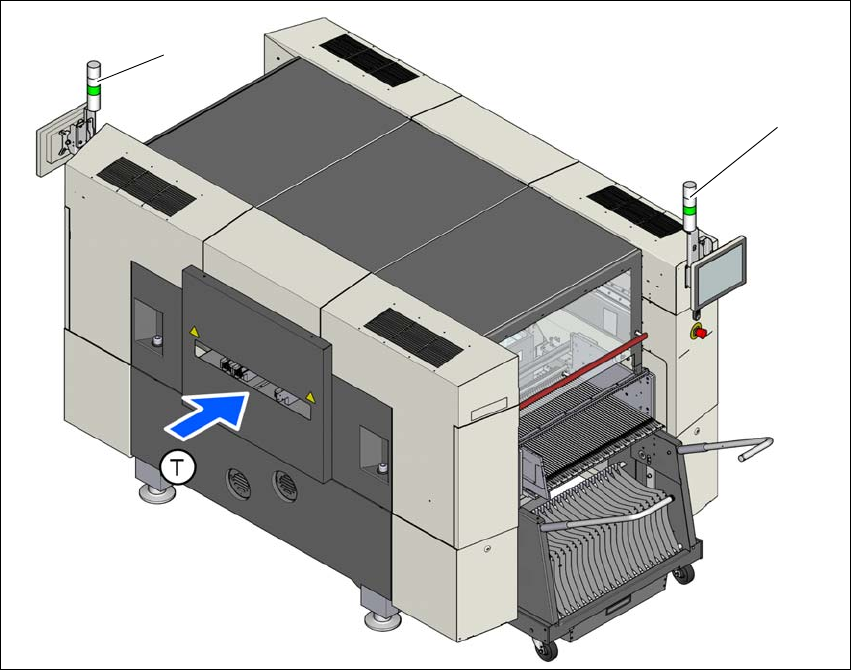

Abb. 5.7 - 1 Meldeleuchten für Betriebszustände
L1 Meldeleuchte links
L3 Meldeleuchte rechts
T LP-Transportrichtung
(L1)
(L2)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.7 Meldeleuchten mit Hupe
255
5.7.2.1 Konfiguration der dreifarbigen Meldeleuchte und Hupe
Abb. 5.7 - 2 Konfiguration der dreifarbigen Meldeleuchte und Hupe
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.7 Meldeleuchten mit Hupe Ab Softwareversion SR.713.1 Ausgabe 12/2020
256
5.7.2.2 Konfiguration der dreifarbigen Meldeleuchte mit Verzögerung und Hupe
Abb. 5.7 - 3 Konfiguration der dreifarbigen Meldeleuchte und Hupe
