Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben a m Bestückautomat Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.2 Bedien- und Anzei geelemente 235 5.2.3 Bedienelemente an den Bedienfeldern des Be stückaut…
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SR.713.1 Ausgabe 12/2020
234
5.2.2 Übersicht SIPLACE SX1/SX2 V2
5

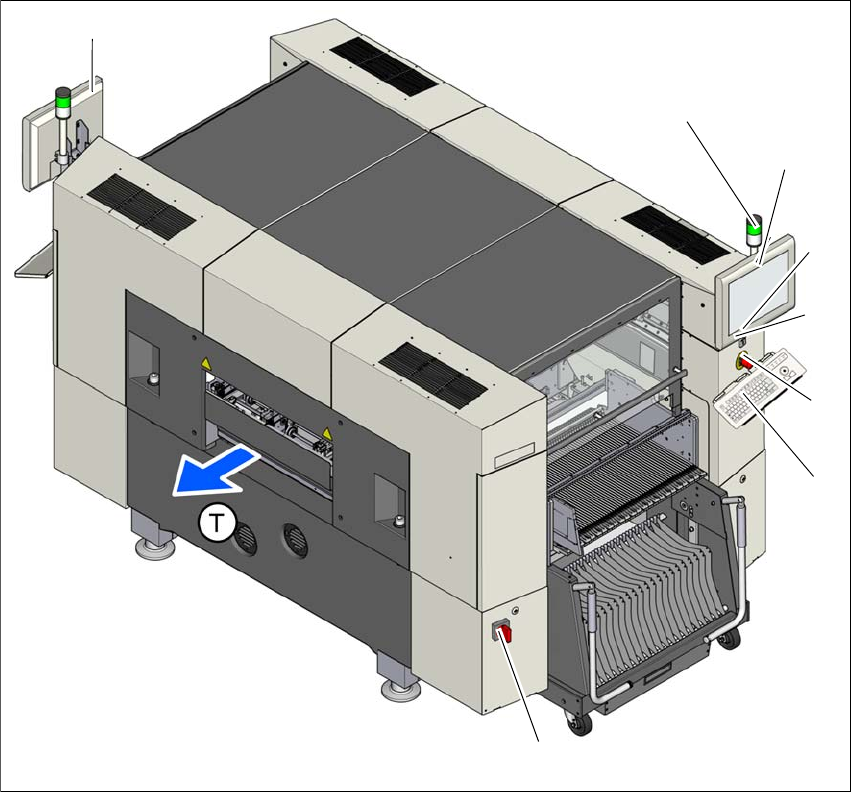

Abb. 5.2 - 2 Bedien- und Anzeigeelemente an der SIPLACE SX1/SX2 V2
5
(1) Hauptschalter (5) Stopptaster (schwarz)
(2) Starttaster (weiß) (6) LCD-Bildschirm
(3) NOT-HALT-Taster (7) Meldeleuchten mit Hupe
(4) Tastatur (T) Leiterplatten-Transportrichtung
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.2 Bedien- und Anzeigeelemente
235
5.2.3 Bedienelemente an den Bedienfeldern des Bestückautomaten
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
Hauptschalter 5
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Bestückautomaten.
Stopptaster (schwarz) 5
Mit dem schwarzen Taster halten Sie den Bestückbetrieb des Bestückautomaten an.
Starttaster (weiß) 5
Mit dem weißen Taster starten Sie den Bestückautomaten nach dem Einschalten bzw. nach Be-
seitigung von Fehlfunktionen.
NOT-HALT-Taster 5
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, BE-Wagen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungsver-
sorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
Multi-Touch-Bildschirm (Bei SIPLACE SX1/SX2 V3) 5
Auf jeder Seite des Bestückautomaten befindet sich ein Flachbildschirm mit einer besonders be-
rührungsempfindlichen "Multi-Touch" Bildschirmoberfläche (Bildschirm mit Mehrfinger-Gestener-
kennung). Über die Stationssoftware kann eine Tastatur zur Bildschirmeingabe eingeblendet
werden.
LCD-Bildschirm (Bei SIPLACE SX1/SX2 V2) 5
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-Technik und berüh-
rungsempfindlicher Bildschirmoberfläche (Touchscreen).
GEFAHR
Lebensgefahr durch Spannungen!
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Be-
stückautomaten noch lebensgefährliche Spannungen.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SR.713.1 Ausgabe 12/2020
236
Tastatur (Bei SIPLACE SX1/SX2 V2) 5
Unterhalb des Bildschirms ist die Tastatur untergebracht.
5
Meldeleuchte mit Hupe 5
Die Farbenfolge der Meldeleuchten ist konfigurierbar:
– Zweifarbig: weiß - grün.
– Dreifarbig: rot - gelb - grün
Sie signalisieren die Betriebszustände und Fehlfunktionen des Bestückautomaten. Siehe dazu
Abschnitt 5.7 auf Seite 254
.
VORSICHT
Stoßgefahr am Monitor mit Tastatur!
Bei Arbeiten am BE-Wagen besteht die Gefahr, dass man sich am Monitor mit Tastatur
stößt.
Drehen Sie den Monitor mit Tastatur ganz zur Seite.
Achten Sie darauf, dass Sie sich mit dem Kopf nicht unter dem Monitor mit Tastatur
befinden.
