4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX 2 Edition V2 und V3 4.1 Transport und Anlieferungskonfiguration Ab Softwareversion S R.713.1 Ausgabe 12/2020 186 4.1.4 Den Bestückautomaten in der T ranspo…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.1 Transport und Anlieferungskonfiguration
185
4

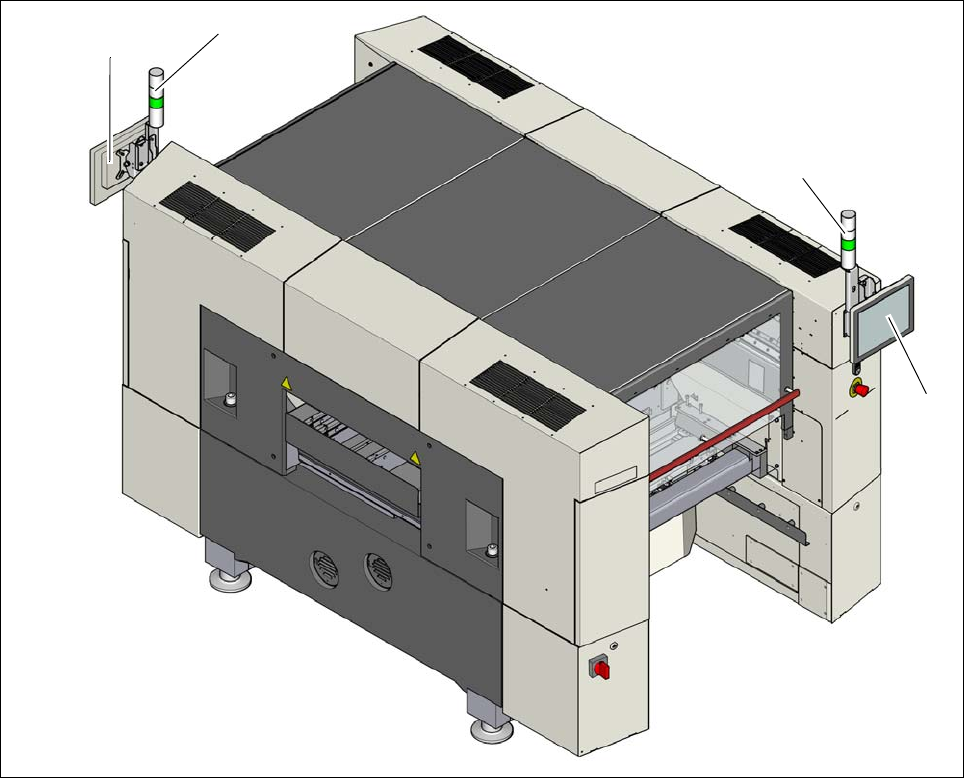

Abb. 4.1 - 2 Anlieferungskonfiguration der SIPLACE SX1/SX2
(1) Meldeleuchte (demontiert)
(2) Bildschirm (demontiert)
(1)
(2)
(1)
(2)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.713.1 Ausgabe 12/2020
186
4.1.4 Den Bestückautomaten in der Transportkiste transportieren
4.1.4.1 Dienstleistungsangebot
Als Dienstleistung bietet Ihnen SIPLACE die komplette Integration von SIPLACE Bestückautoma-
ten in die Produktionslinie an. Aufgrund des Know-how und der vorhandenen Werkzeuge und
Hilfsmittel ist es möglich, die Installation optimal durchzuführen. Voraussetzung dafür ist aller-
dings, dass die zuvor abgeklärten notwendigen Infrastrukturmaßnahmen in Ihrer Produktions-
stätte durchgeführt wurden.
Beachten Sie bitte, dass der sicherste Transport des Bestückautomaten immer der Transport in
der Transportkiste oder zumindest auf der Palette ist. Sie vermeiden damit schwere Schäden am
Bestückautomaten, wenn beispielsweise die Maschinenfüße mit Hindernissen kollidieren.
4.1.4.2 Sicherheitshinweise
4
4
4
4.1.4.3 Transportmittel
Verwenden Sie zum Transport des Bestückautomaten auf der Palette bzw. in der Transportkiste
einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm
4
4
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten (Abschnitt
4.1.4.3
, Seite 186) besteht Kippgefahr!
Verwenden Sie für den Transport nur den spezifizierten Gabelstapler.
WARNUNG
Quetschgefahr!
Beim Transport des Bestückautomaten besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.1 Transport und Anlieferungskonfiguration
187
4.1.4.4 Ansatzpunkte des Gabelstaplers an der Transportkiste bzw. Palette
Setzen Sie den Gabelstapler nur an den mit (A) gekennzeichneten Stellen in Abb. 4.1 - 1, Seite
183
an. Wir empfehlen, die Transportkiste bzw. die Palette mit der Verpackung für einen späteren
Gebrauch aufzubewahren.
4
4
4.1.5 Den Bestückautomaten ohne Transportkiste oder Palette transportieren
4.1.5.1 Sicherheitshinweise
4
4
4
4
WARNUNG
Sachschaden am Bestückautomaten!
Beim Transport ohne Transportkiste oder Palette kann der Bestückautomat beschädigt
werden.
Beachten Sie unbedingt die Informationen im nächsten Abschnitt.
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Quetschgefahr!
Beim Transport des Bestückautomaten besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
WARNUNG
Sachschaden am Bestückautomaten!
Beim Transport ohne Transportkiste oder Palette kann der Bestückautomat beschädigt
werden.
Lesen Sie vor dem Transport diesen Abschnitt komplett durch.
WARNUNG
Beschädigungsgefahr!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch Bodenschleifen
oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben.
