4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX 2 Edition V2 und V3 4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 A usgabe 12/2020 214 4.3.7.3 Abst andsmaße der Maschinenfüße von Bestüc…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
213
4.3.7.2 Abstandsmaße der Maschinenfüße des LP-Doppeltransports
4

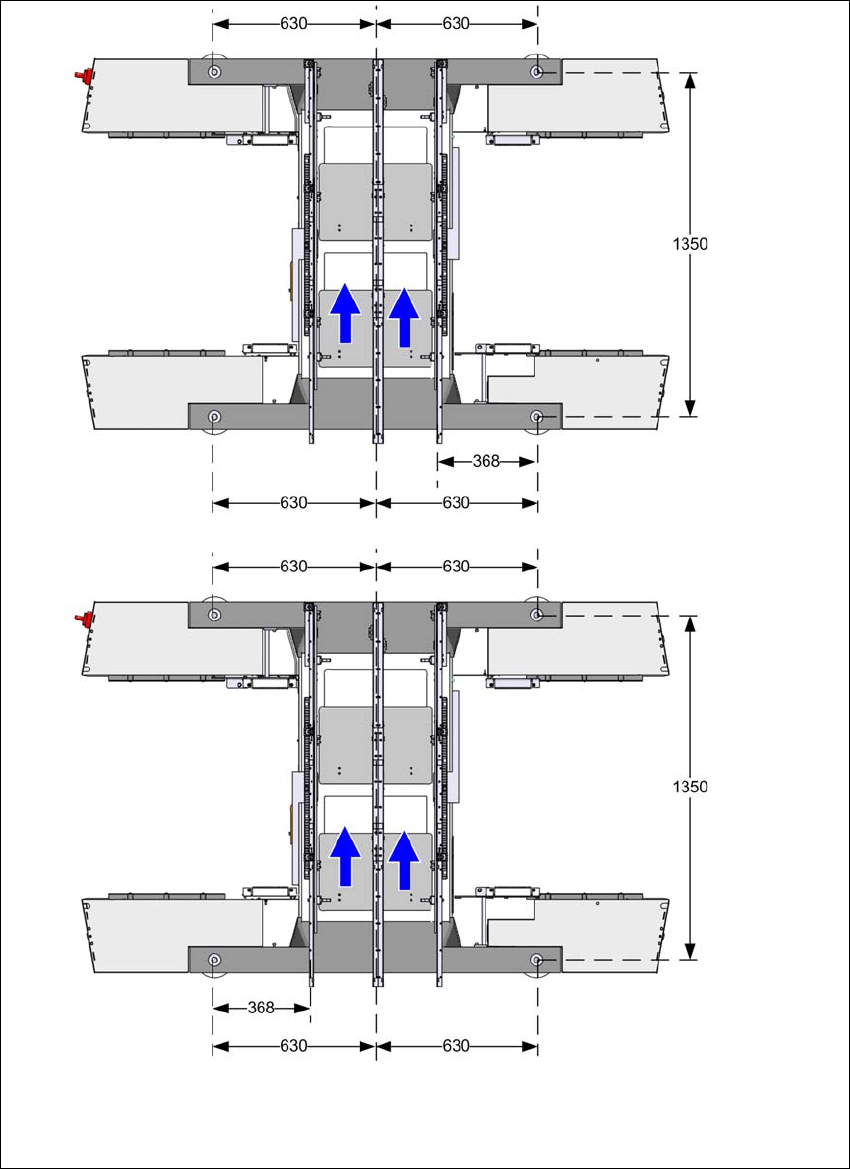

Abb. 4.3 - 6 Abstandsmaße der Maschinenfüße des LP-Doppeltransports in Millimeter
Feste Transportwange
auf der maximalen
Position links
a
.
Feste Transportwange auf der
maximalen Position rechts
a
.
a) Das Maß ist abhängig von der Position der festen
Wange. Alle Maße in mm.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 Ausgabe 12/2020
214
4.3.7.3 Abstandsmaße der Maschinenfüße von Bestückautomat und WPC5/WPC6
4

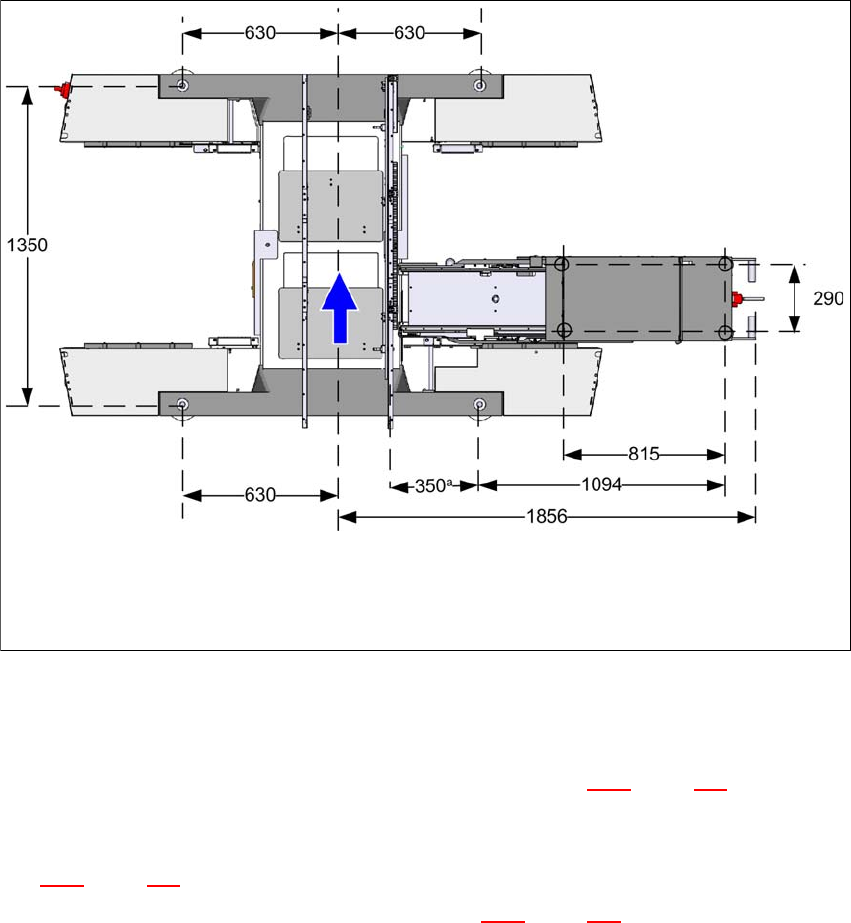

Abb. 4.3 - 7 Abstandsmaße der Maschinenfüße von Bestückautomat und WPC5/WPC6 in Millimeter
4.3.8 Den Bestückautomaten in die Linie integrieren
Beachten Sie die allgemeinen Warnhinweise, die in Abschnitt 4.3.1, Seite 203 beschrieben
sind.
Beachten Sie die Warnhinweise zum Transport des Bestückautomaten, die in Abschnitt
4.3.2
, Seite 204 beschrieben sind.
Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.5, Seite 207.
4.3.8.1 Den Bestückautomaten in der Linie ausrichten und justieren
Heben Sie den Bestückautomaten mit dem Gabelstapler hoch bis die Maschinenfüße entlas-
tet sind.
Ermitteln Sie die LP-Transporthöhe der Bestückautomaten der Linie und stellen Sie mit der
Sechskantschraube zur Höheneinstellung die ungefähre Höhe ein.
Montierten Sie ggf. die Maschinenfüße für die jeweilige LP-Transporthöhe (siehe 4.3.6 auf
Seite 208).
a) Das Maß ist abhängig von der Position der festen
Wange. Alle Maße in mm.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
215
Positionieren Sie den Bestückautomaten mit dem Gabelstapler auf dem freien Stellplatz in
der Linie.
Achten Sie dabei auf die Flucht der LP-Transporte und kontrollieren Sie den Abstand zum
vorherigen Bestückautomaten.
4
4
Richten Sie den Bestückautomaten mit Hilfe der Maschinenwasserwaage in in X-und Y-Rich-
tung aus (siehe siehe 4.3.9 auf Seite 216).
Richten Sie die Flucht der LP-Transporte mit Hilfe der langen Hilfsplatinen aus. Bringen Sie
dabei den Bestückautomaten in die engültige Position. Die lange Hilfsplatine muss sich si-
cher und klemmfrei durch den LP-Transport zum angrenzenden Bestückautomaten schieben
lassen.
Kontrollieren Sie mit Hilfe der Maschinenwasserwaage nochmals die X-und Y-Richtung und
korrigieren Sie ggf. an der Höheneinstellung der Maschinenfüße.
Ziehen Sie die Maschinenfüße an der Klemmschraube mit einem Drehmoment von 130 Nm
fest.
Schlagen Sie mit einem Hammer die Füße an, um die Tragfestigkeit der Maschinenfüße zu
kontrollieren.
Kontrollieren Sie mit Hilfe der Maschinenwasserwaage nochmals die X-und Y-Richtung.
WARNUNG
Beschädigungsgefahr!
Ein einseitiges, schnelles Aufschlagen der Maschinenfüße führt zu Verformungen an der
Befestigung der Maschinenfüße.
Senken Sie den Bestückautomaten langsam ab.
Lassen Sie eine zweite Person kontrollieren, dass die Maschinenfüße alle gleichzei-
tig auf dem Boden aufsetzen
