Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.4 Waffle-Pack-Wechsler (WPC5/WPC6)
309
6.4.2 Übersicht
Artikel-Nr. 00119827-xx WPC5
Artikel-Nr. 00119828-xx WPC6
6

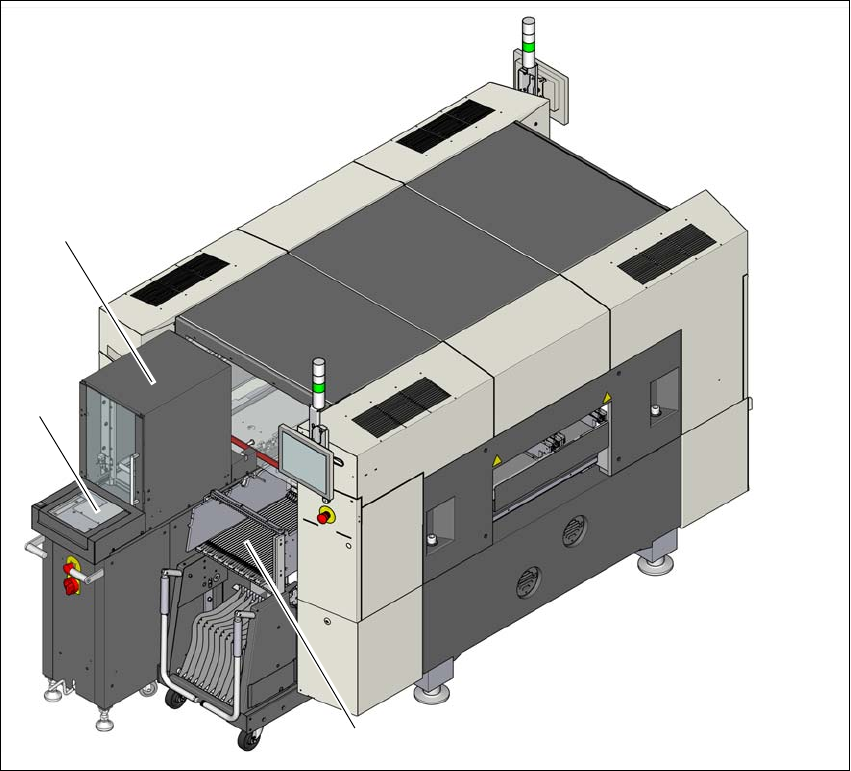

Abb. 6.4 - 1 WPC6 an der SIPLACE SX1/SX2
(1) WPC6
(2) Non-Stop Modul (nur WPC6)
(3) BE-Wagen mit 30 Spuren
(1)
(3)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.4 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.713.1 Ausgabe 12/2020
310
6.4.3 Sicherheitshinweise
6
6
6
6.4.4 Hinweise zur Bedienung
6
6.4.4.1 Bedienung, Instandhaltung, Service
Eine ausführliche Dokumentation zur Bedienung, Instandhaltung und Service des Waffle-Pack-
Wechslers finden Sie in den mit dem Waffle-Pack-Wechsler mitgelieferten Handbüchern.
WARNUNG
Verletzungsgefahr!
Bei laufenden Bestückautomaten besteht beim Waffle-Pack-Wechsler Verletzungsgefahr.
Greifen Sie bei laufenden Bestückautomaten niemals in die Spalte zwischen dem
Waffle-Pack-Wechsler und dem Automatenständer.
WARNUNG
Voraussetzung für Betrieb: Andocken des Waffle-Pack-Wechslers an Bestückautomaten!
Es ist grundsätzlich untersagt, den Waffle-Pack-Wechsler zu betreiben, wenn dieser nicht
am Bestückautomaten angedockt ist.
Schließen das Steuerkabel des Waffle-Pack-Wechslers nur dann an die Anschluss-
dose an bzw. ziehen Sie ab, wenn der Waffle-Pack-Wechsler am Bestückautomaten
angedockt ist.
Schließen Sie das Stromversorgungskabel nur dann an die externe Stromversorgung
an bzw. ziehen Sie es ab, wenn der Waffle-Pack-Wechsler am Bestückautomaten an-
gedockt ist.
HINWEIS
Einschaltreihenfolge beachten
Sind zwei Waffle-Pack-Wechsler an einem Bestückautomaten verbaut, dann muss auf
die Einschaltreihenfolge geachtet werden. Ansonsten können Fehler auftreten(z. B.
CAN-Switch-Error).
Schalten Sie die Waffle-Pack-Wechsler immer vor dem SIPLACE Bestückautoma-
ten ein.
Schalten Sie im Fehlerfall die Waffle-Pack-Wechsler und den SIPLACE Bestückau-
tomaten aus und in der korrekten Reihenfolge wieder ein. Beachten Sie dabei not-
wendige Wartezeiten.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.4 Waffle-Pack-Wechsler (WPC5/WPC6)
311
6.4.5 Technische Daten
6.4.5.1 Abmessungen, Gewicht
6
Abmessungen des WPC5/WPC6
Länge x Breite
Höhe
bei 900 mm LP-Transporthöhe
bei 930 mm LP-Transporthöhe
bei 950 mm LP-Transporthöhe
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Gewicht WPC5
Grundausstattung (mit Kassetten und Flächenmagazinträgern)
Vollgesrüstet (mit Flächenmagazinträgern und Kassette mit Bauele-
menten)
ca. 270 kg
ca. 320 kg
Gewicht WPC6
Grundausstattung (mit Kassetten und Flächenmagazinträgern)
Vollgesrüstet (mit Flächenmagazinträgern und Kassette mit Bauele-
menten)
ca. 280 kg
ca.330 kg
Flächenlast des WPC5/WPC6 ≤ 25 N/cm²
Gewicht des Flächenmagazinträgers 0,8 kg
Abmessungen des Flächenmagazinträgers (LxBxH) 360 mmx 260 mm x 6 mm
Abmessungen des Flächenmagazins (LxBxH) 347 mm x 235 mm x 15 mm
Höhe des Flächenmagazins inklusive Bauelement
Standard (alle Ebenen belegt)
WPC5
WPC6
Hohe Bauelemente (Auslassen von Ebenen)
WPC5
WPC6
Hohe Bauelemente
(auf Anfrage mit Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Teilung Ebene zu Ebene 17 mm (± 2 mm)
Speicherkapazität 28 Flächenmagazinträger
Wechselzeit für Flächenmagazinträger
über 1 Ebene
über 10 Ebenen
über 27 Ebenen
1,9 s
2,3 s
2,8 s
*)a Ab Seriennummer B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm beziehen sich auf die Zuführachse (Bauelementhöhe + Höhe Flächenmagazin).
