5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.5 Die Bedienoberfläche Ab Softwareversion SR.713.1 Ausgabe 12/2020
244
Die Schaltflächen variieren je nach Konfiguration und eingestellter Bedienebene. Einige Ansich-
ten stehen nur in höheren Bedienebenen zur Verfügung.
In der folgenden Tabelle sind die Schaltflächen und Hauptfunktionen kurz beschrieben.
5
Symbol Ansicht Beschreibung
Produktion
(Grundansicht)
Anzeige der Maschinenstatus für die am häufigsten ausgeführten
Aufgaben während der Produktion.
Anzeige der Betriebszustände, siehe Abschnitt 5.5.2
, Seite 243.
Anzeige von Stellplätzen, Name der Rüstung, Name des Los,
Änderungen der Konfiguration und zusätzlichen Optionen.
Zuführmodul,
Bauelemente und
Pipetten
Die Rüstung kann für jeden der 4 Stellplätze einzeln aufgerufen
werden.
Prüfen und Rüsten von Zuführmodulen, Bauelementen und Pipet-
ten.
Gehäuseformen und Bauelement-Taschenformen teachen.
Anzeige der Füllstandskontrolle.
Füllstandsansicht Dem Bediener wird zu jedem Zeitpunkt während der Bestückung
angezeigt, wann die einzelnen Förderer leer laufen und wieder
aufgefüllt werden müssen.
Leiterplatten Anzeige der Leiterplatten und Bestückpositionen-Liste.
Prüfen und Einrichten der Leiterplatten und Bauelemente.
Marken teachen.
Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.
Die Nachrichten werden nach ihrer Art unterschieden. Es ist eine
Tabelle für Spurfehler, Transportfehler, Maschinenfehler, allgemei-
ne Fehler und verkettete Fehlermeldungen aufrufbar (siehe Ab-
schnitt 5.6
, Seite 250).
Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes
Material. Anzeige der Leistung der Maschinen und Leiterplatten.
Starten von OIS (Operator Information System), nähere Informati-
onen siehe Dokumentation zu OIS.
Live-Bild wäh-
rend der Bestü-
ckung
Anzeige der einzelnen Kamera-Live-Bilder.
Erst ab Bedienebene "Erweiterte Produktion" :
Anzeige und Speichern der Vision-Dumps.
Wartungsstatus Enthält informationen über den Wartungsstatus des Bestückauto-
maten.
Für weitere informationen, sehen Sie bitte die Instandhaltungsan-
leitung.
Einstellungen Enthält alle Einstellungen und Optionen.
Einstellen der Bedienebene, Sprache der Bedienoberfläche.
Anzeige und Ändern von Maschineneinstellungen, Benutzerein-
stellungen, Maschinenoptionen und Software-Optionen, siehe Ab-
schnitt 5.5.5
, Seite 248.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.5 Die Bedienoberfläche
245
5.5.4 Bedienung der Stationssoftware innerhalb der Ansichten
Die meisten Ansichten, die mit Hilfe der Symbolleiste (siehe Abschnitt 5.5.3, Seite 243) aufgeru-
fen werden, haben auf der rechten Seite der Bedienoberfläche eine zusätzliche vertikale Symbol-
leiste für Unteransichten und Funktionen.
5
Beispiel: Ansicht "Zuführmodul, Bauelemente und Pipetten"
Klicken Sie in der Symbolleiste auf "Zuführmodul, Bauelemente und Pipetten" .
Die folgende Ansicht wird geöffnet:
Sensoren und
Funktionen über-
prüfen
Enthält Informationen und Funktionen für Test und Diagnose.
Verhalten der Start-Taste des Bestückautomaten einstellen.
Erst ab Bedienebene "Erweiterte Produktion" verfügbar:
Gesamtreferenzlauf, Funktionen des C&P20-Kopfes testen.
Einzelfunktionen und Dauerläufe. Jedes Portal wird einzeln ange-
steuert.
Service Service-Tools.
Erst ab Bedienebene "Service (Kunde)" verfügbar.
Einrichten und Kalibrieren des SIPLACE Bestückautomaten,
Download von embedded Softwareversionen, Kalibrierung und
Konfiguration der Gesamtmaschine.
Symbol Ansicht Beschreibung
HINWEIS
Eine detaillierte Beschreibung der einzelnen Funktionen finden Sie in der Online-Hilfe.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.5 Die Bedienoberfläche Ab Softwareversion SR.713.1 Ausgabe 12/2020
246
5

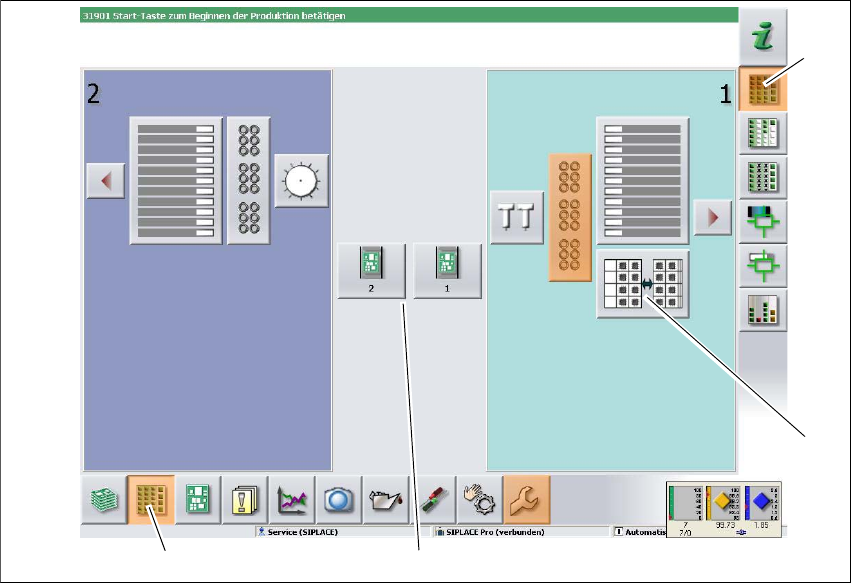

Abb. 5.5 - 3 Bedienoberfläche in der Ansicht "Zuführmodul, Bauelemente und Pipetten" (am Beispiel der SIPLACE
SX2)
Legende
(1) Symbolleiste (Schaltfläche "Zuführmodul, Bauelemente und Pipetten")
(2) Vertikale Symbolleiste der Ansicht "Zuführmodul, Bauelemente und Pipetten"
(3) Bearbeitungsbereich mit 2 Portalen
(4) Schaltfläche für Pipettenwechsel auf Portal 2
Klicken Sie z.B. auf den WPC von Portal 1 (Schaltfläche 4), um die Konfiguration zu überprü-
fen.
(1)
(2)
(3)
(4)
