Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.2 Infrastruktur des Aufstellungsorts 193 4.2.2.2 Druckluf tanschluss am Bestückautomaten 4…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
192
4.2.2 Druckluftversorgung
4

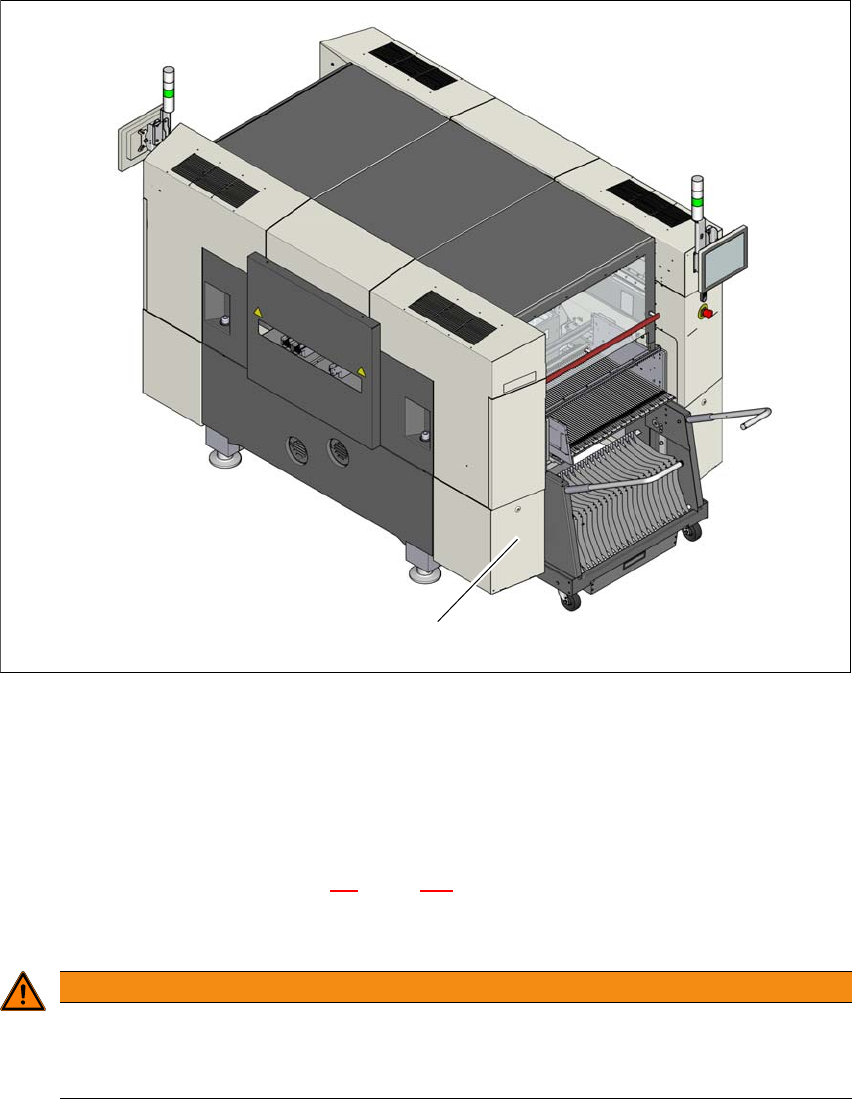

Abb. 4.2 - 1 Lage der Druckluftversorgung im Bestückautomaten
(1) Einbauposition der Druckluftversorgung
4.2.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.4
, Seite 107).
Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
4
(1)
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr!
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.2 Infrastruktur des Aufstellungsorts
193
4.2.2.2 Druckluftanschluss am Bestückautomaten
4
Abb. 4.2 - 2 Drucklufteinheit am Bestückautomaten
Legende zu Abbildung 4.2 - 2
(1) Manometer für Versorgungsdruck der Portale 1 und 2
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Bulkcase Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(5) Druckluftfilter
(6) Druckluftanschluss
(7) Absperrhahn in Stellung "AUF"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.713.1 Ausgabe 12/2020
194
4.2.3 Netzversorgung
4
Abb. 4.2 - 3 Lage der Stromversorgung im Bestückautomaten
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Stromversorgung hinter der Abdeckung
4.2.3.1 Gefahrenhinweise
4
(1)
(2)
(3)
GEFAHR
Spannungsgefahr!
Der Bestückautomat wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter
und gezogenem Netzstecker.
Unsachgemäßer Umgang mit diesem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
