5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 E dition V2 und V3 5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.713.1 Au sga be 12/2020 286 5 Abb. 5.15 - 3 BE-Wagen - Griffe zum Schieben nach oben…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.15 BE-Wagen an- bzw. abdocken
285
5.15.2 BE-Wagen abdocken
Wählen Sie in der Grundansicht der Stationssoftware die Ikone Zuführmodul... und
die Ikone
Stellplätze.
5
Abb. 5.15 - 2 SR GUI - Stellplätze
5
Klicken Sie die Ikone für das Entriegeln am jeweiligen Stellplatz und warten Sie so
lange bis die Verriegelung geöffnet ist. Weitere Informationen finden Sie in der Online Hilfe
der Stationssoftware.
Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.15 - 3).
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.713.1 Ausgabe 12/2020
286
5

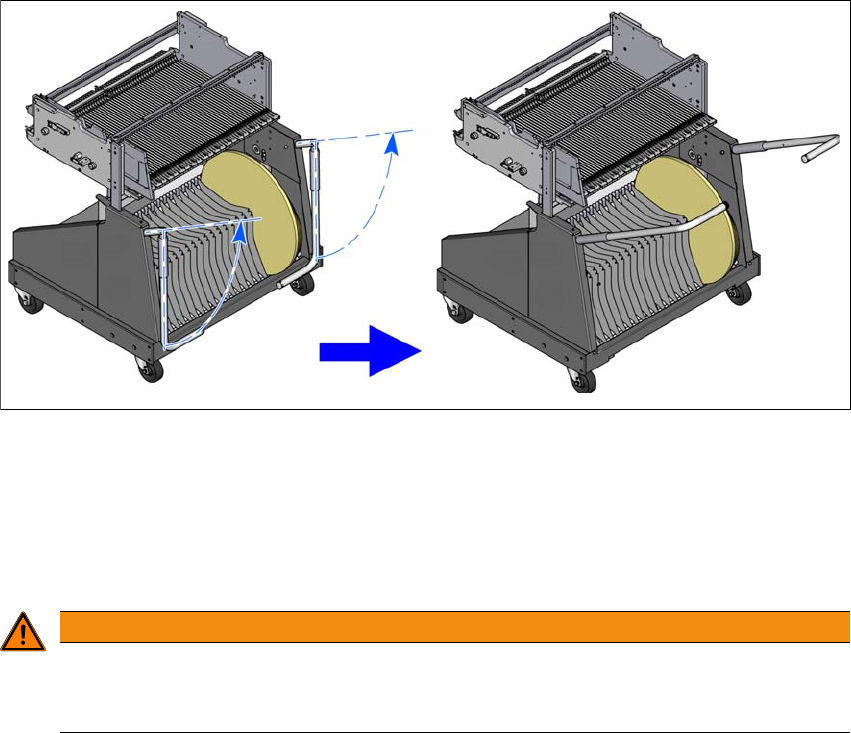

Abb. 5.15 - 3 BE-Wagen - Griffe zum Schieben nach oben schwenken
Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Bestückautomaten.
5.15.3 Sicherheitshinweise zum Bewegen des BE-Wagens
5
Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Der Untergrund des Bestückautomaten darf maximal ein Gefälle von 0,63% aufweisen. Das
entspricht einem Gefälle von 5mm auf einer Stecke von 800 mm (z. B. die Breite eines BE-
Tisches).
Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
WARNUNG
Unfallvermeidung!
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn
Sie den BE-Wagen bewegen.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.15 BE-Wagen an- bzw. abdocken
287
5.15.4 BE-Wagen andocken
5
Abb. 5.15 - 4 BE-Wagen andocken
(1) Verriegelungsklinken
(2) Höheneinstellung zur Feinjustage an die Maschinenhöhe
5
VORSICHT
Einschieben des BE-Wagens!
Achten Sie beim Einschieben des BE-Wagens in den Bestückautomaten darauf,
dass sie mit Verriegelungsklinken nicht gegen Hindernisse stoßen.
(2)
(1)
