2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.1 Sicherheitshinweise Ab Softwareversion SR.713.1 Ausgabe 12/2020
34
2
2.1.3.3 Zur Sicherheit von Anlagen und Geräten
Änderungen irgendwelcher Art dürfen auf keinen Fall vorgenommen werden, solange über
deren Auswirkung für die Gesamtfunktion der Anlage keine volle Klarheit besteht!
Das Einrichten, Umrüsten und Instandhalten der Stationen darf nur von entsprechend ge-
schultem Personal vorgenommen werden!
Die Schutzeinrichtungen dürfen nicht verändert werden. Insbesondere ist es verboten,
Schutzschalter außer Funktion zu setzen oder Schutzeinrichtungen zu entfernen.
2.1.4 Sicherheitshinweise zu Laserbaugruppen
Für Komponenten, die unter die Laserklassifizierung fallen, erlischt die Betriebserlaubnis, wenn
– eine mechanische Beschädigung der Baugruppe erkennbar ist oder
– eine Manipulation an der Mechanik oder Elektrik der Baugruppe vorgenommen wurde.
Ein beschädigter bzw. fehlender Schraubensicherungslack an Laserkomponenten (bei-
spielsweise Abdeckbleche, Befestigungsteile, Einstellpotentiometer) ist bereits als Mani-
pulation zu werten.
– Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Laserkomponenten austauschen.
– Reparaturen an Laserbaugruppen werden ausschließlich werkseitig bei ASM Assembly
Systems GmbH&Co.KG durchgeführt.
WARNUNG
Spannungsgefahr!
Die Bestückautomaten werden elektrisch betrieben. Bestimmte Teile stehen auch bei
ausgeschaltetem Hauptschalter und gezogenem Netzstecker zunächst noch unter Netz-
spannung. Hauptschalter ausschalten, gegen Wiedereinschalten sichern, Netzstecker
ziehen und 5 Minuten abwarten.
Das Nichtbeachten der Hinweise kann zu Tod, schwerer Körperverletzung und/oder er-
heblichen Sachschäden führen.
Wenn Sie Arbeiten an stromführenden Teilen durchführen, schalten Sie den Haupt-
schalter aus und trennen Sie den Bestückautomaten von der Netzversorgung.
Prüfen Sie auf Spannungsfreiheit. Sehen Sie dazu die Vorgehensweise in der Ser-
viceanleitung.
Verriegeln Sie den Bestückautomaten, wie dies in Abschnitt 2.9, Seite 98 beschrie-
ben ist.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.1 Sicherheitshinweise
35
2.1.5 Sicherheitshinweise zu Permanentmagneten
Für die Linearmotoren der X- und Y-Achse werden starke Permanentmagnete verwendet.
2
2
2
2
GEFAHR
Lebensgefahr durch starke Permanenttmagnetfelder innerhalb des Bestückautomaten!
bei geöffneten Schutzhauben innerhalb des Bestückautomaten besteht Lebensgefahr
bei Personen mit passiven oder aktiven Implantaten wie
– Herzschrittmacher
– Defibrillatoren
– Insulinpumpen, etc.
Gefährdete Personen müssen die unmittelbare Nähe des Bestückautomaten mei-
den.
WARNUNG
Quetschgefahr!
Für Personen mit passiven, metallischen Implantaten (z.B. Platten, Schrauben usw.) be-
steht Quetschgefahr.
Greifen Sie bei geöffneten Schutzhauben nicht in den Bestückautomaten oder beu-
gen Sie sich nicht über den offenen Bestückautomaten.
Bringen Sie keine metallischen Gegenstände in den Gefahrenbereich.
VORSICHT
Datenverlust durch starke Permanentmagnetfelder!
Durch die starken Magnetfelder besteht die Gefahr, dass Daten auf Datenträgern oder
Scheckkarten zerstört werden.
Halten Sie Datenträger und Scheckkarten vom Bestückautomaten fern.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.1 Sicherheitshinweise Ab Softwareversion SR.713.1 Ausgabe 12/2020
36

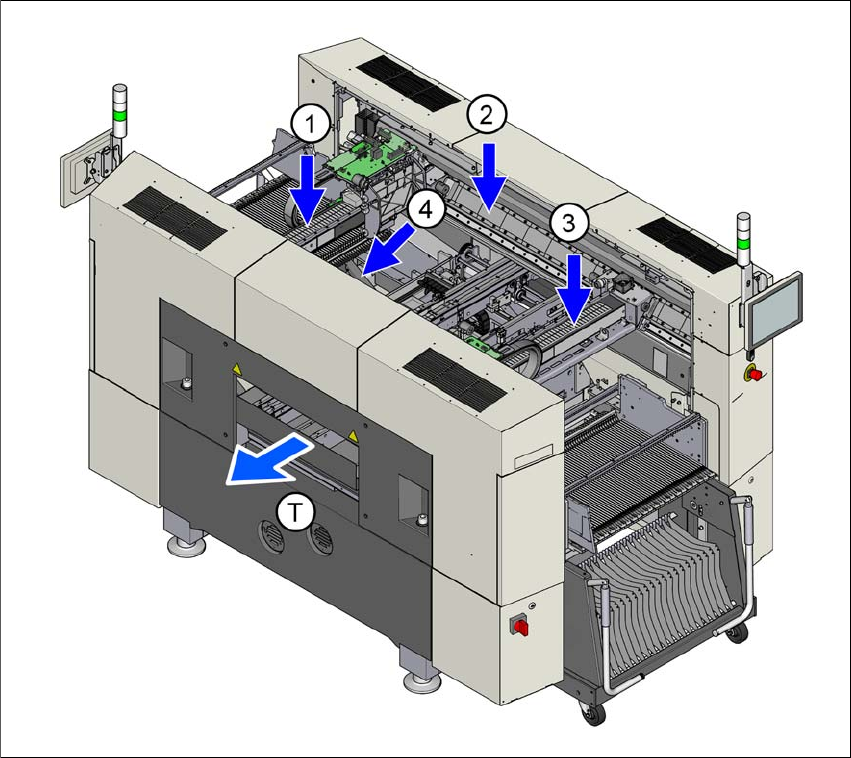

Abb. 2.1 - 1 Lage der Permanentmagnete für die Linearantriebe
(1) Permanentmagnete des X-Linearmotors auf Portal 2
(2) Permanentmagnete des Y-Linearmotors für Portal 1 und Portal 2 (für Los- oder Festlager)
(3) Permanentmagnete des X-Linearmotors auf Portal 1
(4) Permanentmagnete des Y-Linearmotors für Portal 1 und Portal 2 (für Los- oder Festlager))
(T) Leiterplatten-Transportrichtung
Beachten Sie bitte folgende Hinweise bei Arbeiten an den Permanentmagneten:
Personen mit aktiven Implantaten (z.B. Herzschrittmachern) oder anderen ferromagneti-
schen Prothesen ist es ausdrücklich untersagt, an diesen Geräten zu arbeiten oder sich ih-
nen zu nähern. Halten Sie einen sicheren Abstand zum Linearmotor ein!
