Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.11 BE-Wagen
171
3.11 BE-Wagen
Artikel-Nr. 00519922-xx BE-Wagen SIPLACE SX1/SX2 mit 60 Spuren
Artikel-Nr. 00519722-xx BE-Wagen SIPLACE SX1/SX2 mit 30 Spuren
An den Bestückautomaten der SIPLACE SX1/SX2 können zwei BE-Wagen SIPLACE SX1/SX2
mit jeweils 60 Spuren angedockt werden. Ist auf einem Stellplatz der WPC5/WPC6 gestellt, dann
steht Ihnen ein BE-Wagen mit 30 Spuren auf dem verbleibenden Stellplatz zur Verfügung.
3

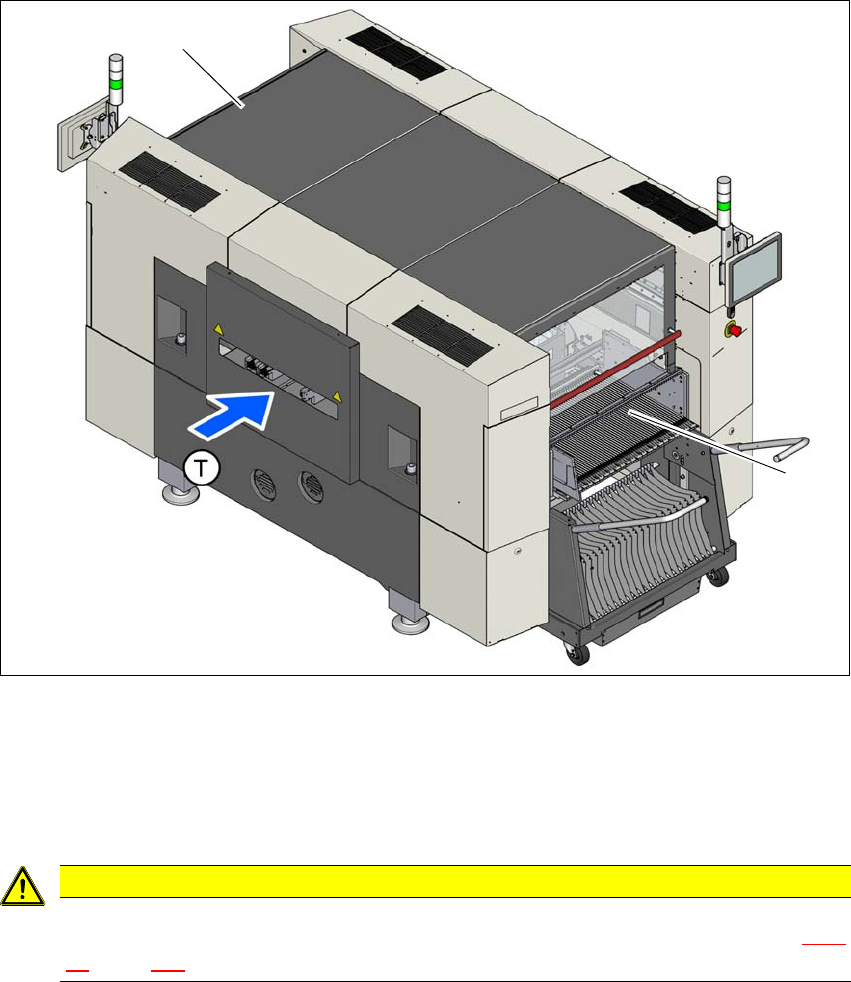

Abb. 3.11 - 1 Stellplätze der BE-Wagen, SIPLACE SX1/SX2
(1) Stellplatz 1
(2) Stellplatz 2
(T) Leiterplatten-Transportrichtung
3
VORSICHT
Die BE-Wagen der SIPLACE SX1/SX2 dürfen nur an Stellplätzen angedockt werden, an
denen die BE-Wagen-Einzugsvorrichtung der SIPLACE SX1/SX2 installiert ist (Abb. 5.15
- 4, Seite 287).
(2)
(1)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.11 BE-Wagen Ab Softwareversion SR.713.1 Ausgabe 12/2020
172
3.11.1 Aufbau
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter. Es stehen zwei verschie-
dene BE-Wagen zu Verfügung. Ein BE-Wagen mit einem BE-Tisch mit 60 Spuren und ein BE-Wa-
gen mit einem BE-Tisch mit 30 Spuren. Der BE-Wagen mit 30 Spuren muss neben dem WPC5/
WPC6 gestellt werden.
3
Abb. 3.11 - 2 BE-Wagen, SIPLACE SX1/SX2 mit 60 Spuren, Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Gurtcontainer
(4) Gurtabfallbehälter
(5) Griff
(6) Eingreifschutz
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.11 BE-Wagen
173
3
3
3.11.2 Beschreibung
Der Gurtrollencontainer nimmt in der Standardausführung Gurtrollen bis zu einer Größe von 17"
(432 mm) auf.
Zwischen dem Gurtcontainer und dem BE-Wagen befinden sich links und rechts zwei 5 mm breite
Spalte zur Aufnahme von Rüstlisten.
An der Unterseite des Fahrgestells ist der ausziehbare Gurtabfallbehälter. Die geschnittenen Gur-
tabfälle gelangen über eine Rutsche in den Gurtabfallbehälter, der je nach Abfallaufkommen ent-
leert werden muss.
Die Griffe lassen sich nach oben oder unten klappen.
3
VORSICHT
Sicherheitshinweise beachten!
Wenn Sie den Gurtabfallbehälter aus dem BE-Wagen ziehen, beachten Sie den Si-
cherheitshinweis in Abschnitt 5.8.2
, Seite 260.
VORSICHT
Bruchgefahr der Griffe!
Beim Transport des BE-Wagens besteht Bruchgefahr der Griffe.
Heben Sie den BE-Wagen beim Transport nicht an den Griffen an.
Verwenden Sie die Griffe nur zum Schieben des BE-Wagens.
Wenn Sie den BE-Wagen transportieren oder von der Palette heben wollen, verwen-
den Sie einen Gabelstapler.
HINWEIS
Zum Betrieb des Bestückautomaten müssen alle BE-Wagen am Bestückautomaten an-
gedockt sein.
Belegen Sie freie Stellplätze mit Dummy-Zuführmodulen, wie dies in Abschnitt 2.6.5,
Seite 91
beschrieben ist.
