3.11.8.2 Maximaler Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
3
3
3.11.9 Gurtabfallrutsche
3
Abb. 3.11 - 9 Gurtabfallrutsche für den BE-Wagen-Einzug
3
3
Ohne Halterung für die
zusätzliche Gurtrolle
Mit Halterung für die
zusätzliche Gurtrolle
LP-Transporthöhe
des BE-Wagens
Gurtrollen-
durchmesser
Gurtrollendurchmesser
ohne Steckachse mit Steckachse
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
HINWEIS
Einsatz von Steckachsen
Bei BE-Wagen der SIPLACE SX1/SX2 benötigen Sie in der Regel keine Steckachsen.
Setzen Sie Steckachsen ein, wenn die Fehlermeldung "Timeout" am X-Zuführmodul
vermehrt auftritt.
HINWEIS
Die Gurtabfallrutsche für die SIPLACE SX1/SX2 lässt sich nur am BE-Wagen-Einzug für
die SIPLACE SX1/SX2 (siehe Abb. 5.15 - 4
, Seite 287) installieren.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.11 BE-Wagen Ab Softwareversion SR.713.1 Ausgabe 12/2020
182
3.11.10 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
12 mm zum pneumatischen Gurtschneidgerät führen.
3

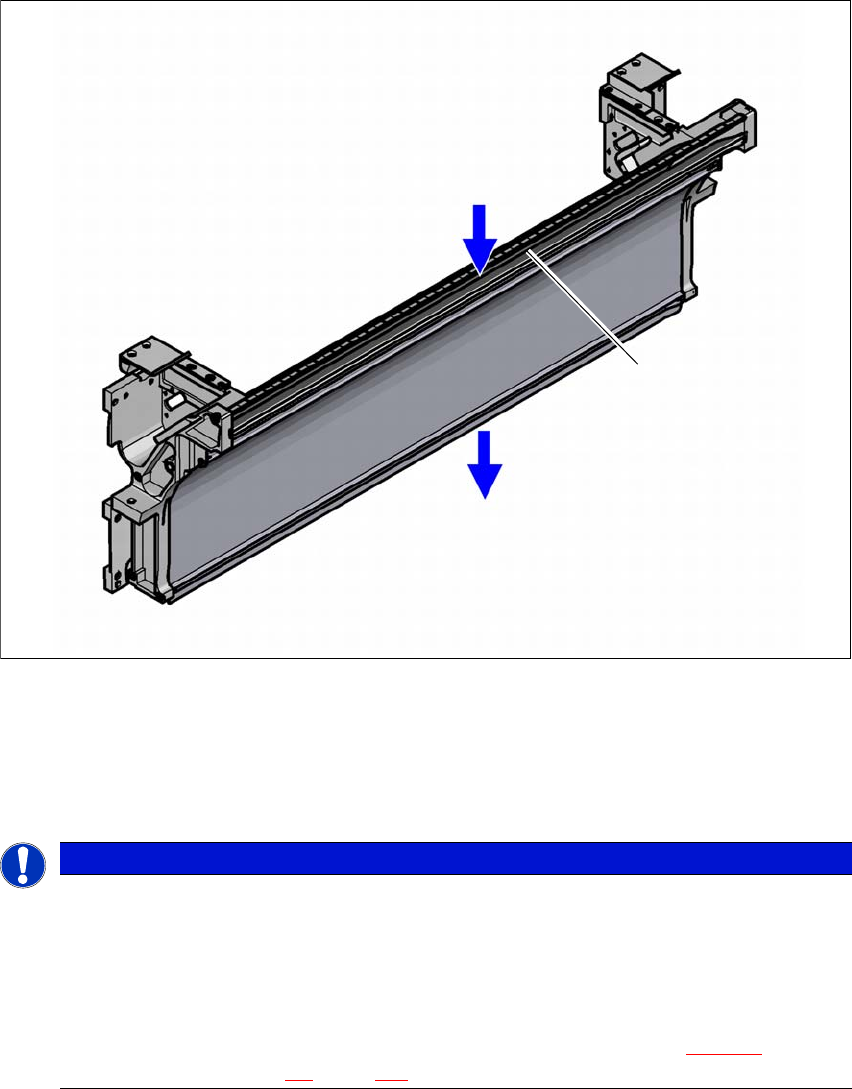

Abb. 3.11 - 10 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung SIPLACE SX1/SX2
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 12 mm, für Gurte > 12 mm demontierbar
3
HINWEIS
Staugefahr!
Bei Zuführmodulen mit niedrigen Taschen neben Zuführmodulen mit hohen Taschen be-
steht für die Leergurte Staugefahr.
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zu-
führmodule mit hohen Taschen.
Für Gurttaschen höher als 12 mm kann das Trennblech (Pos. 3 in Abb. 3.11 - 10) entfernt
werden (siehe Abschnitt 4.5
, Seite 223).
(1)
(2)
(3)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.1 Transport und Anlieferungskonfiguration
183
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas wird der Bestückautomat und die BE-Wagen auf zwei Holzpaletten und in Plas-
tikfolien verpackt ausgeliefert. Außerhalb Europas werden der Bestückautomat und die BE-Wa-
gen in Transportkisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

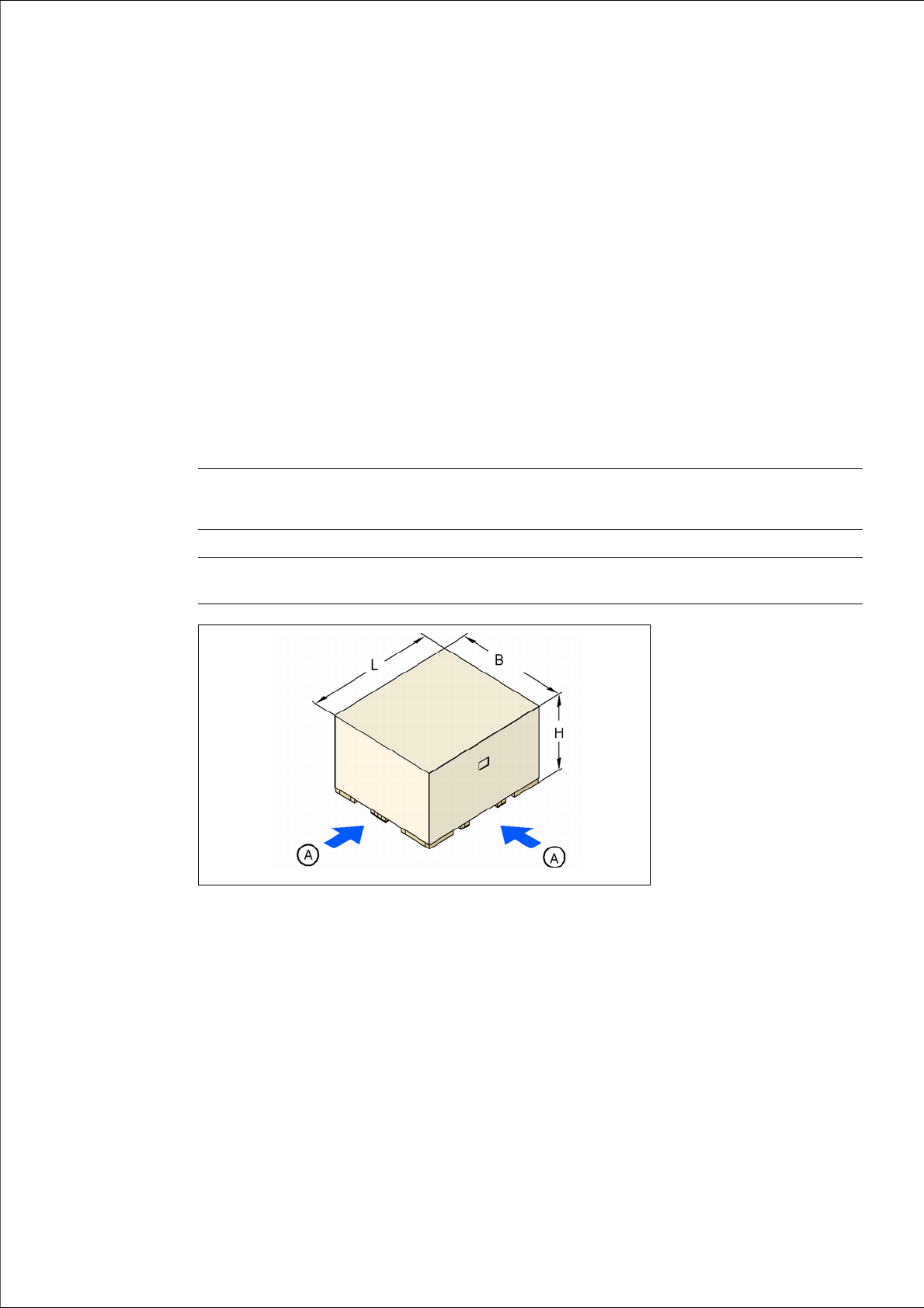

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
Bestückautomat
(L x B x H)
BE-Wagen 60 (L x B x H) BE-Wagen 30 (L x B x H)
Palette 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Holzkiste
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
