Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüsten
275
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
274
) anliegt.
5
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 274) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5
Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 274) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante an-
liegt.
(1)
(2)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Ausgabe 12/2020
276
5.10.4.4 Spleißsensoren
An den SIPLACE SmartFeeder lassen sich Spleißsensoren nachrüsten.
SIPLACE SmartFeeder mit bereits installiertem Spleißsensor sind ebenfalls lieferbar (siehe Ab-
schnitt 3.10
, ab Seite 155).
5.10.5 Bauelemente am SIPLACE SmartFeeder rüsten
Das Bedienen und Rüsten ist im Job Guides der SIPLACE SmartFeeder X /Xi beschrieben.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.11 Anzeigen am Zuführmodul beachten
277
5.11 Anzeigen am Zuführmodul beachten
5

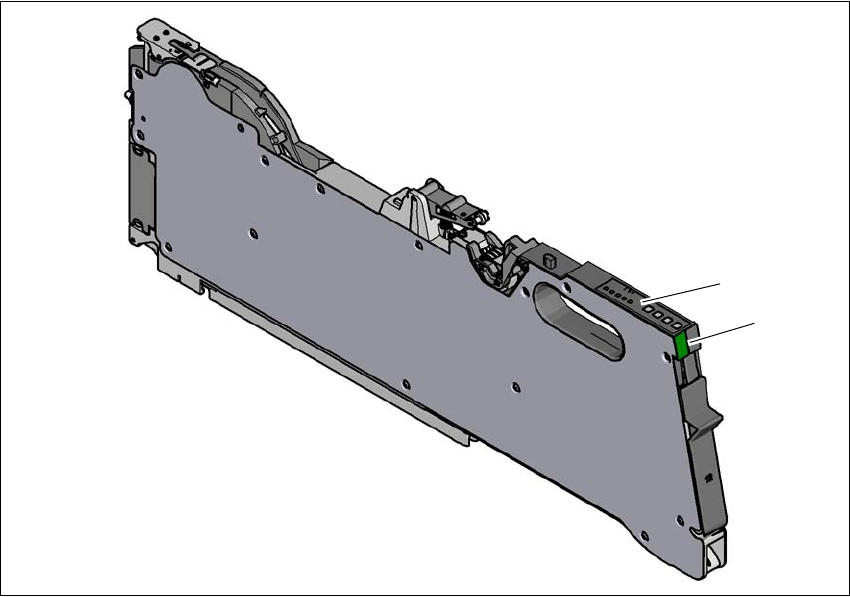

Abb. 5.11 - 1 SIPLACE SmartFeeder X
(1) Bedienfeld - LED Anzeige
(2) Statusanzeige
(2)
(
1)
