4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX 2 Edition V2 und V3 4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 A usgabe 12/2020 218 4 Abb. 4.3 - 9 Messpunkte am Bestückautomaten
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
217
4
Justieren Sie den Bestückautomaten gemäß der folgenden Reihenfolge ein:
(1) Ausrichten des Bestückautomaten inY-Richtung an der Fest- und Loslagerseite. Die Messto-
leranz beträgt 0,10 mm.
(2) Ausrichten des Bestückautomaten inX-Richtung an auf der Portalmitte. Die Messtoleranz be-
trägt 0,10 mm.
(3) Die Tragfähigkeit der 4 Maschinenfüße kontrollieren. Die 4 Maschinenfüße müssen alle am
Boden aufliegen und gleichmäßig belastet sein.
(4) Ziehen Sie die Maschinenfüße an der Klemmschraube mit einem Drehmoment von 130 Nm
fest.
(5) Schlagen Sie mit einem Hammer die Füße an, um die Tragfestigkeit der Maschinenfüße zu
kontrollieren.
(6) Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
HINWEIS
Gewährleistung der Umschlaggenauigkeit der Maschinenwasserwaage
Stellen Sie die Maschinenwasserwaage in X- und Y-Richtung immer in der selben
Richtung auf die Auflageplatte.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 Ausgabe 12/2020
218
4

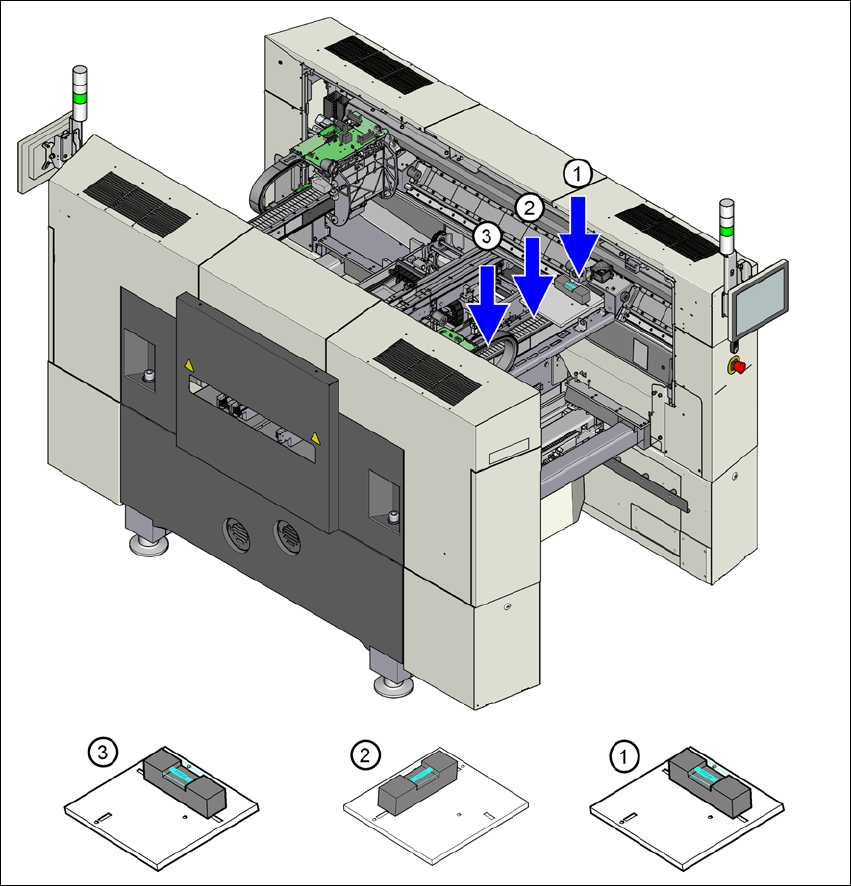

Abb. 4.3 - 9 Messpunkte am Bestückautomaten
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
219
4.3.9.1 Den Bestückautomaten mit dem Luftkissen-Transportsystem ausrichten
Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter die Auflagepunkte am
Maschinenrahmen.
Heben Sie den Bestückautomaten an und richten Sie ihn zur Linie aus.
Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Be-
stückautomaten. Er soll zwischen 1 mm und 3 mm betragen.
Senken Sie den Bestückautomaten ab.
4

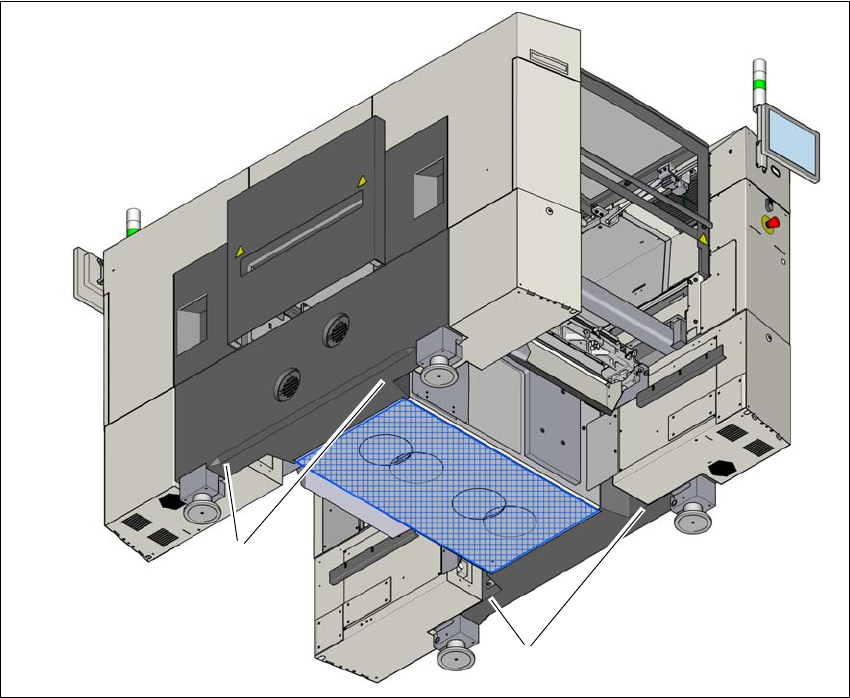

Abb. 4.3 - 10 Auflagepositionen für das Luftkissen-Transportsystem
(1) 4 Auflagepunkte für das Luftkissen-Transportsystem
(1)
(1)
