00198660-02_UM_SX12-V3_DE.pdf - 第144页
3 Technische Daten und Baugruppen Be triebsanleitung SIPLACE SX1/ SX2 Edition V2 und V3 3.8 Portalsystem Ab Softwareversion SR.713.1 Ausgabe 12/2020 144 3 Abb. 3.8 - 4 Aufbau des Portals- Ansicht von unten (1) Leiter pla…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.8 Portalsystem
143
3
Abb. 3.8 - 3 Aufbau der X-Achse - Ansicht Kopfhalterung
(1) Y-Linear-Motor 1 mit Loslager (Primärteil) und Lüfter
(2) Kopfplatine mit Head Control Unit
(3) Y-Linear-Motor 2 mit Loslager (Primärteil) und Lüfter
(4) Bediengriff (Nur bei SIPLACE SX1/SX2 V3)
(5) X-Linear-Motor (Primärteil)
(6) Portalinterface X-Achse (unter der Abdeckung)
(7) Portalinterface Y-Achse (unter der Abdeckung)
(8) Sensormodul
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.8 Portalsystem Ab Softwareversion SR.713.1 Ausgabe 12/2020
144
3

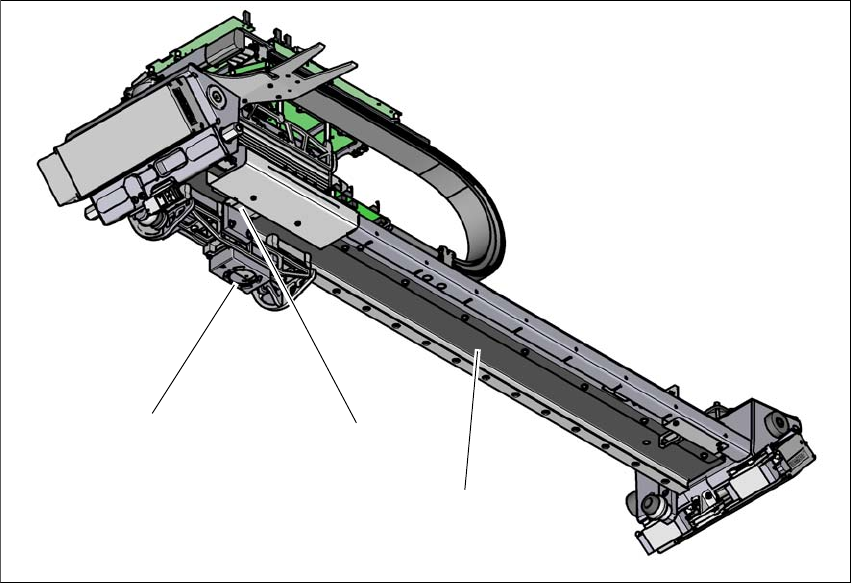

Abb. 3.8 - 4 Aufbau des Portals- Ansicht von unten
(1) Leiterplatten-Kamera
(2) Leseeinheit
(3) Längenmesssystem (an der Portalunterseite)
(1)
(2)
(3)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.8 Portalsystem
145
3.8.3 Aufbau der Y-Achse
3

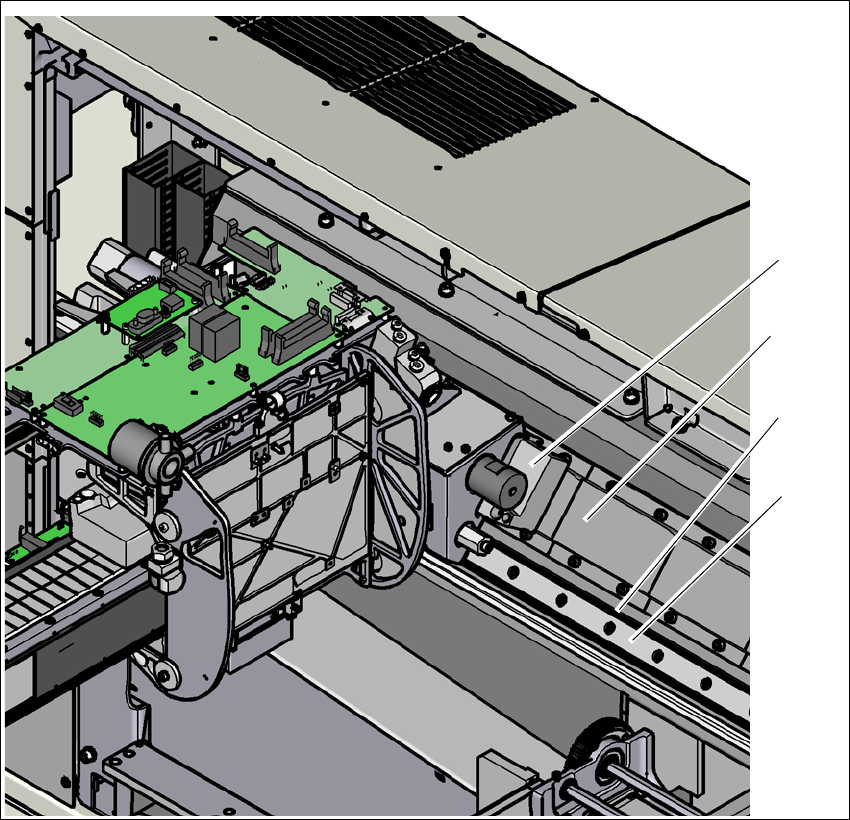

Abb. 3.8 - 5 Aufbau der Y-Achse
Die Y-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
(1) Y-Linearmotoren (Primärteil) auf der X-Achse mit Fest- und Loslager montiert
(2) Permanentmagnet (Sekundärteil des Y-Linear-Motors)
(3) Lineares Wegmesssystem
(4) Führungssystem
(1)
(2)
(4)
(3)
