6.9 SIPLACE Very High Force TwinStar (VHF TH)
Artikel-Nr. 00519986-xx VHF TwinStar mit Portal
6.9.1 Beschreibung
Der SIPLACE Very High Force TwinStar ist eine technologische Weiterentwicklung des Standard-
TwinStar. Der SIPLACE Very High Force TwinStar eignet sich zur Verarbeitung besonders an-
spruchsvoller, großer und schwerer Bauelemente.
Die detaillierte Beschreibung sehen Sie in der " Montageanleitung - Head Reconfiguration Kit
VHF-Kopf", Art.Nr. 00197270-xx.
6.9.2 Übersicht
6

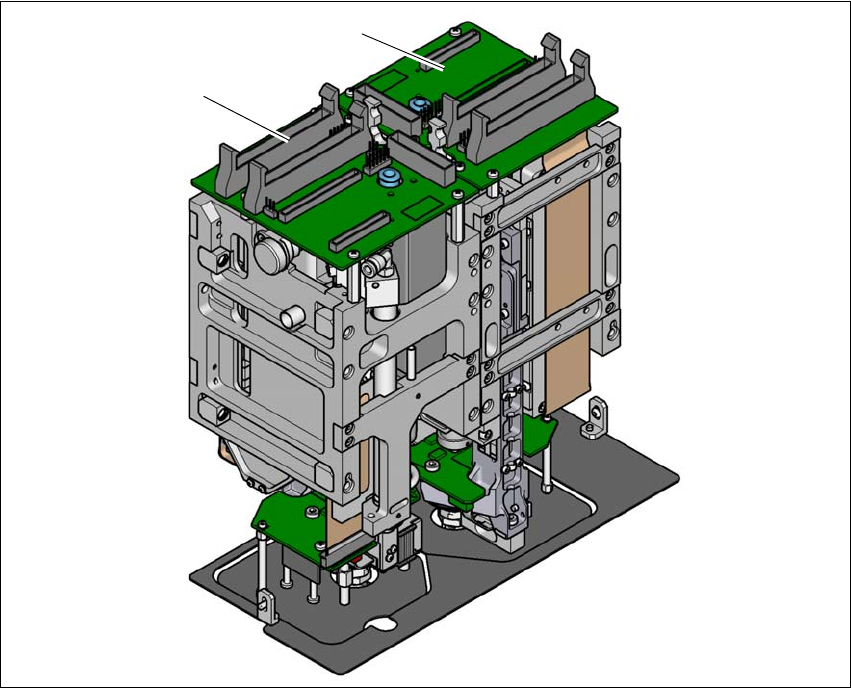

Abb. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-Modul 1 (P&P1)
(2) Pick&Place-Modul 2 (P&P2)
2
1
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
327
6.9.3 Technische Daten
6
Ansonsten stimmen die technischen Daten des SIPLACE TwinStar und SIPLACE Very High Force
TwinStar überein (siehe Abschnitt 3.7.6.1
, Seite 139).
Programmierbare Aufsetzkraft
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) mit Artikelnummer 03096701-03 und OSC Package
Max. BE-Höhe
50 mm
*b
*)b Max. BE-Höhe 50 mm auf Anfrage mit Very High Force TwinStar (VHF TH) und Pipettentyp 508.
Max. BE-Gewicht
160 g bis max. 300 g
*c
*)c Bei Bauelementen von bis zu 300 g verwenden Sie die Funktion zur Messung und Ermittlung der Massen-
trägheit von Bauelementen und Pipetten an der Station. Die ermittelten Trägheitswerte können im Bauele-
ment-Editor und Pipetten Editior von SIPLACE Pro Desk hinterlegt werden. Empfehlung: Die Funktion zur
Messung des Massenträgheitsmoments für Bauelemente ab einem Gewicht von 50 g.
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.10 Stationäre Kameras Ab Softwareversion SR.713.1 Ausgabe 12/2020
328
6.10 Stationäre Kameras
6.10.1 BE-Kamera stationär P&P, Typ 25 GigE (FC-Kamera)
Artikel-Nr. 03222727-xx BE-Kamera stationär, Typ 25 GigE
6

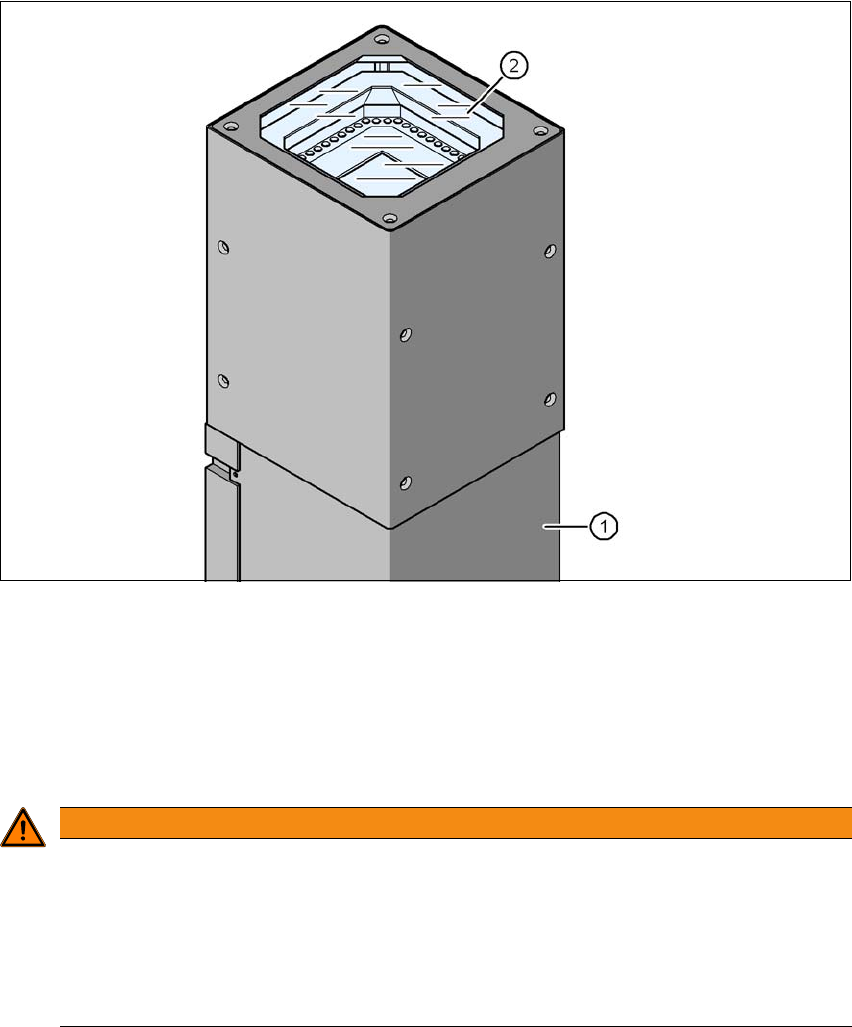

Abb. 6.10 - 1 BE-Kamera stationär, P&P, Typ 25, GigE (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
6.10.1.1 Sicherheitshinweise
6
WARNUNG
Kollisionsgefahr!
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der SpeedStar mit
den Kameragehäusen.
Demontieren Sie die stationären BE-Kamera des TwinStar.
Bei einem Bestückkopfwechsel vom TwinStar zum MultiStar wird die stationäre BE-
Kamera,in der unteren Position installiert.
