Betriebsanleitung SIPLACE SX1/ SX2 Edition V2 und V3 2 Betriebssi cherheit Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder 63 2.2.13 W arnschild am Leiterplattentransport 2 Abb. 2.2 - 16 Warnschilder am LP-T…
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
62
2.2.12 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 15, Artikel-Nr. 03015392-02
(Anzahl pro Bestückautomat: maximal 2)
2

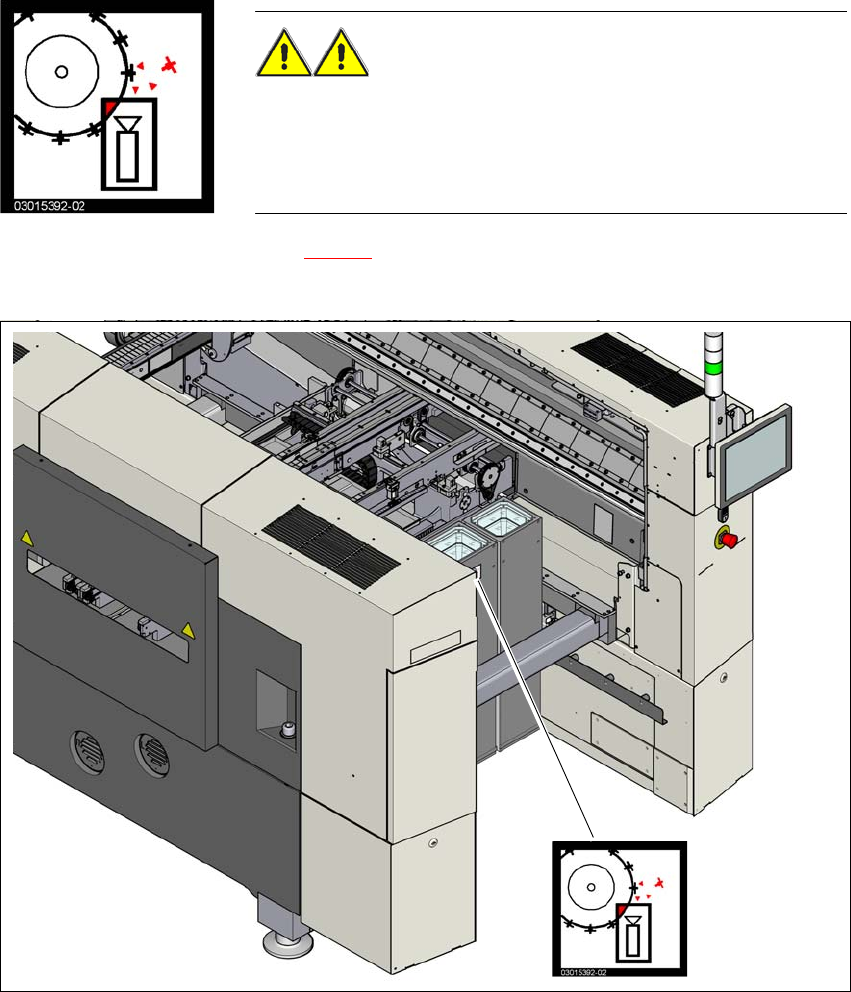

Abb. 2.2 - 15 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar/
(1) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar
kollidiert der SpeedStar mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45,
und Typ 25, 16 x 16) des TwinStar.
(1)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
63
2.2.13 Warnschild am Leiterplattentransport
2

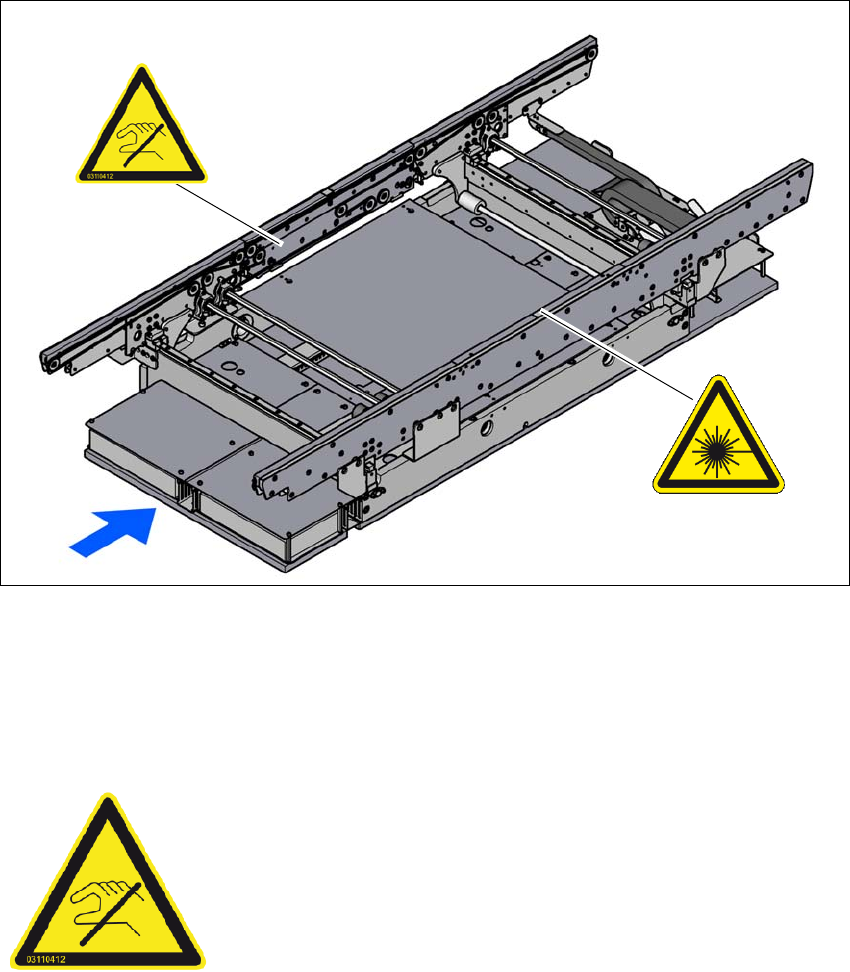

Abb. 2.2 - 16 Warnschilder am LP-Transport (Beispiel Einfachtransport)
(1) Warnschild "Empfindliche Transportwangen"
Pos. W 004, an der Laserlichtschranke
2.2.13.1 Warnschild "Empfindliche Transportwangen" am Klemmblech
2
Artikel-Nr. 03110412-01 (Anzahl: Einfachtransport 1, Doppeltransport 2)
(1)
W 004
Empfindliche Transportwangen!
Die Transportwangen sind sehr empfindlich und dürfen keines-
falls ohne Lösen der Bremsen verschoben werden.
Es können irreparable Schäden an den Transportwangen die
Folge sein.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
64
2.2.13.2 Warnschild W 004
2
Pos. W 004 in Abb. 2.2 - 16, Seite 63, Artikel-Nr. 03223713-01
(Anzahl: Einfachtransport 1, Doppeltransport 2)
2
LASERSTRAHLUNG
Risikoklasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
