4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.713.1 Ausgabe 12/2020
188
4.1.5.2 Transportmittel
Verwenden Sie zum Transport des Bestückautomaten einen Gabelstapler mit folgender Spezifi-
kation:
4.1.5.3 Ansatzpunkte des Gabelstaplers am Bestückautomaten
Die Abbildung 4.1 - 3, Seite 189 zeigt Ihnen die Ansatzpunkte des Gabelstaplers am Bestückau-
tomaten, wenn Sie den Bestückautomaten von der Palette heben oder ihn ohne Palette transpor-
tieren wollen.
4
Beachten Sie vor dem Anheben des Bestückautomaten unbedingt folgende Warnungen, um
irreversible Schäden am Bestückautomaten zu vermeiden:
4
4
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Gabelabstand, wenn die Gabel parallel zur Leiterplatten-
Transportrichtung verläuft
ca. 420 mm
HINWEIS
Vermeidung von Schäden am Bestückautomaten
Transportieren Sie den Bestückautomaten bei längeren Wegstrecken immer mit Pa-
lette und Gabelstapler.
WARNUNG
Ausrichtung der Gabel
– Die Gabel muss parallel zum Leiterplattentransport ausgerichtet sein.
– Die Gabel muss mittig zum Bestückautomaten ausgerichtet sein.
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Eine Vergrößerung des Gabelabstandes, so dass der Bestückautomat außerhalb der Auf-
lagefläche angehoben wird, kann zur Verformung des Maschinenrahmens und Beschä-
digungen von Kabeln und Leitungen führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der Auf-
lagefläche der Maschinenunterseite (siehe Abb. 4.1 - 3
, Seite 189) befindet.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.1 Transport und Anlieferungskonfiguration
189
4
4

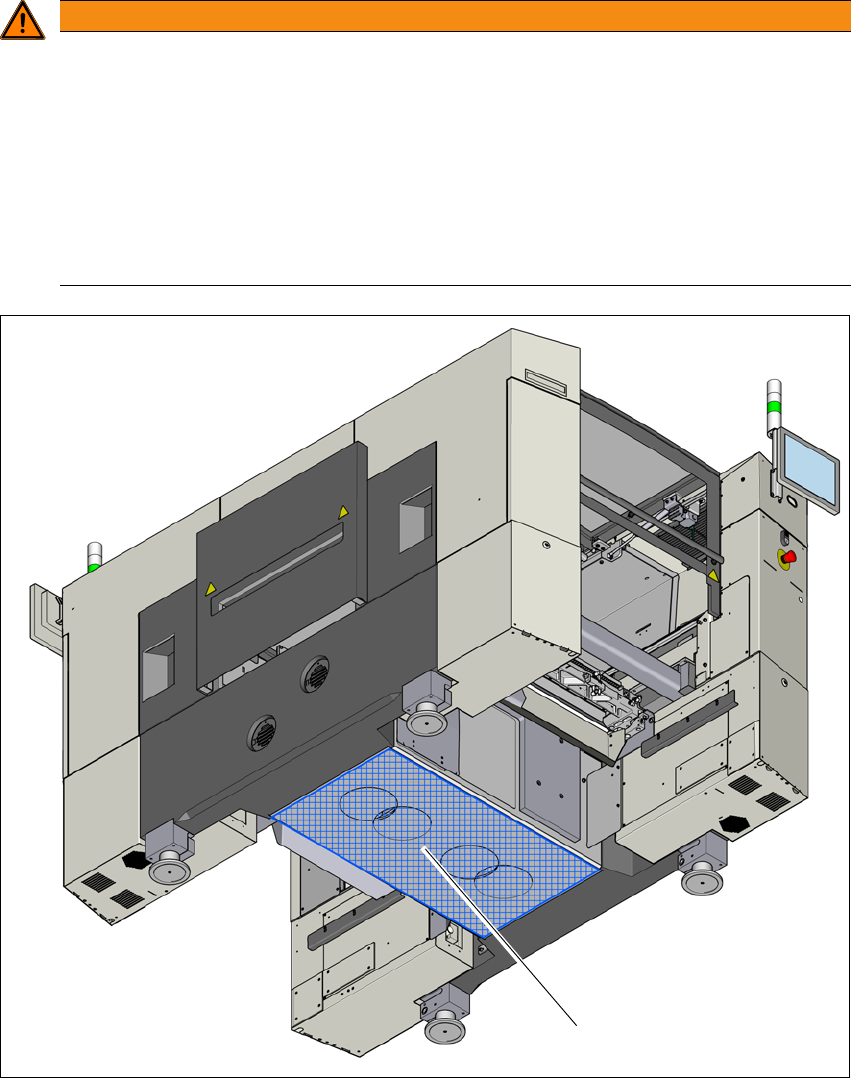

Abb. 4.1 - 3 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflagefläche für die Gabel des Gabelstaplers
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Bestückautomaten gleichför-
mig belastet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Bestückautomat.
Lassen Sie eine zweite Person das Anheben des Bestückautomaten beobachten
und sicherstellen, dass der Bestückautomat nicht zur Seite kippt.
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.713.1 Ausgabe 12/2020
190
4.1.5.4 Was Sie beim Transport unbedingt beachten sollten
4
4
WARNUNG
Beschädigungsgefahr!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch Bodenschleifen
oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben.
WARNUNG
Beschädigungsgefahr des Abluftkanals der Vakuumpumpe!
Im Bestückbereich 1 können Vakuumpumpen montiert sein. Der Abluftkanal ist unter
dem Maschinenständer montiert. Dieser Abluftkanal kann beim Transport mit dem
Gabelstabler beschädigt werden.
Demontieren Sie den Abluftkanal bevor Sie den Bestückautomaten mit dem
Gabelstapler transportieren.
