Betriebsanleitung SIPLACE SX1/ SX2 Edition V2 und V3 2 Betriebssi cherheit Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.4 Sicherheitshinwei se zum Transport des Bestückautomaten 67 2.4 Sicherheit shinweise zum T ranspor…

100%1 / 366
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.3 Klassifizierung der optischen Systeme Ab Softwareversion SR.713.1 Ausgabe 12/2020
66
2.3.2 Klassifizierung der Kamerasysteme
2.3.2.1 Kameratypen mit hellen LEDs - Risikogruppe 1
In den folgenden Kameras sind helle LEDs verbaut. Diese sind nach IEC 62741 in der Risiko-
gruppe 1 eingestuft:
– BE-Kamera-Typ 30 und 45 für SIPLACE MultiStar (CPP)
– BE-Kamera-Typ 23 und 41 für SIPLACE SpeedStar (C&P20 P)
– Stationäre BE-Kamera-Typ 25 und 33 für SIPLACE MultiStar (CPP) und SIPLACE TwinStar
– Leiterplattenkamera Typ 28
2
2.3.2.2 Kameratypen mit blauen LEDs - Risikogruppe 2
In den folgenden Kameras sind ultrahelle blaue LEDs verbaut. Diese sind nach IEC 62741 in der
Risikogruppe 2 eingestuft:
– BE-Kamera-Typ 48 für SIPLACE SpeedStar (C&P20 P2)
2
HINWEIS
Risikogruppe 1
Nicht in den Strahl der betriebsbereiten Kamera blicken!
2
Risikogruppe 2
Von den Kameras mit
ultrahellen blauen LEDs kann eine gefährli-
che Strahlung ausgehen.
Nicht in den Strahl der betriebsbereiten Kamera blicken!
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.4 Sicherheitshinweise zum Transport des Bestückautomaten
67
2.4 Sicherheitshinweise zum Transport des Bestückauto-
maten
2

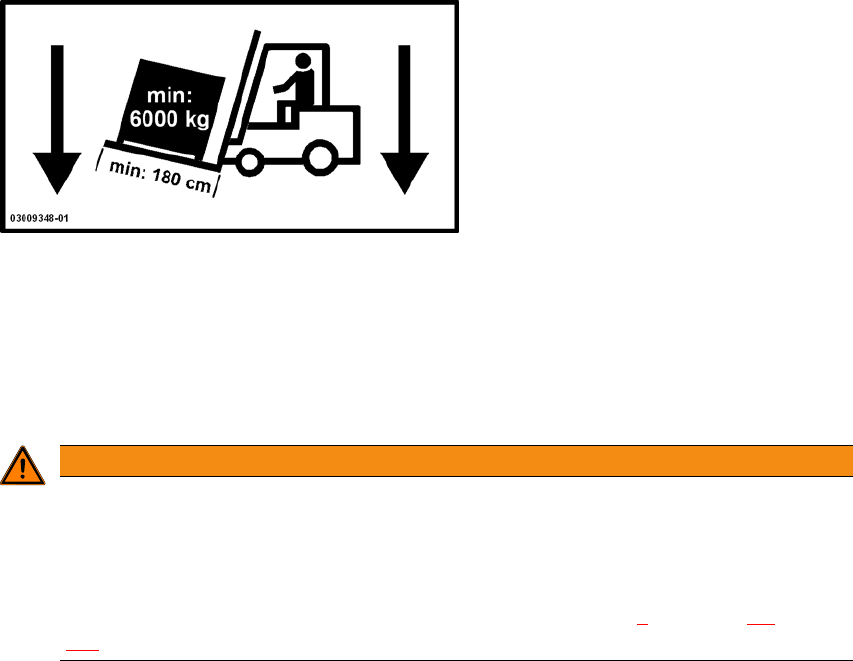

Verwenden Sie zum Transport des Bestückautomaten einen Gabelstapler mit folgender Spezifi-
kation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm
2
2
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht Kippge-
fahr.
Verwenden Sie zum Transport nur den spezifizierten Gabelstapler.
Der sachgemäße Transport des Bestückautomaten ist in Kapitel 4
, Abschnitt 4.1, Seite
183
beschrieben.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.5 Sicherheitshinweise zum Betrieb der Bestückautomaten SX1/SX2 Ab Softwareversion SR.713.1 Ausgabe 12/2020
68
2.5 Sicherheitshinweise zum Betrieb der Bestückauto-
maten SX1/SX2
2.5.1 Sicherheitshinweise zum Schließen der Schutzhauben
Um jegliches Verletzungsrisiko beim Schließen der Schutzhauben am Bestückautomaten auszu-
schließen, hat der Betreiber das Personal anzuhalten, die Schutzhauben gemäß nachfolgender
Anleitung zu bedienen.
2
2

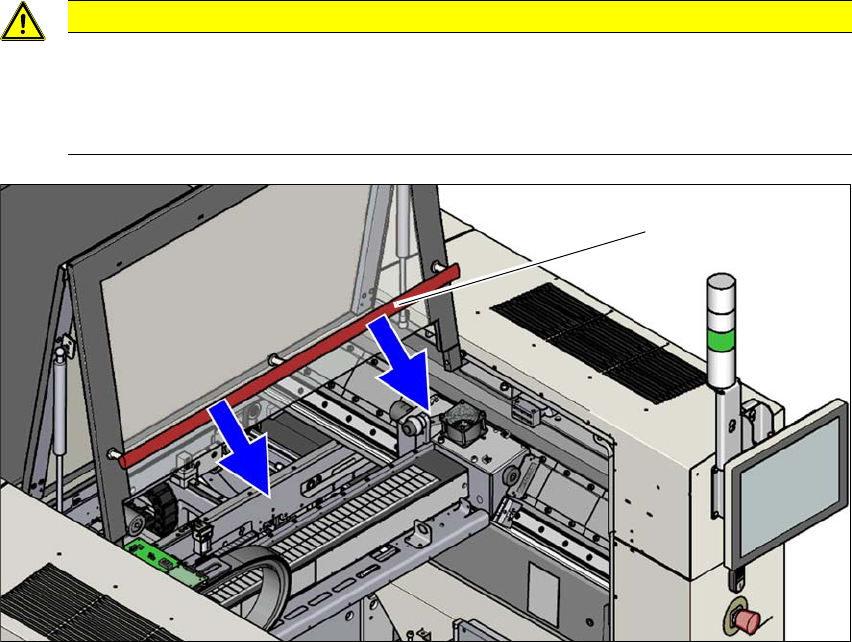

Abb. 2.5 - 1 Sicherheitshinweise zum Schließen der Schutzhauben
(1) Griffstange
Fassen Sie zum Öffnen bzw. Schließen der Schutzhauben diese grundsätzlich an der Griff-
stange.
Greifen Sie beim Schließen nicht in den Spalt zwischen Schutzhaube und Maschinenverklei-
dung.
Achten Sie darauf, das beim Schließen der Schutzhaube der Schwenkbereich frei ist und
keine weitere Person verletzt werden kann.
VORSICHT
Quetschgefahr für Hände!
Bei unsachgemäßem Schließen der Schutzhauben besteht Quetschgefahr für die
Hände.
Schließen Sie die Schutzhauben sachgemäß.
(1)
