5.9 Kontrollgang durchführen
5.9.1 X-Zuführmodule kontrollieren
5

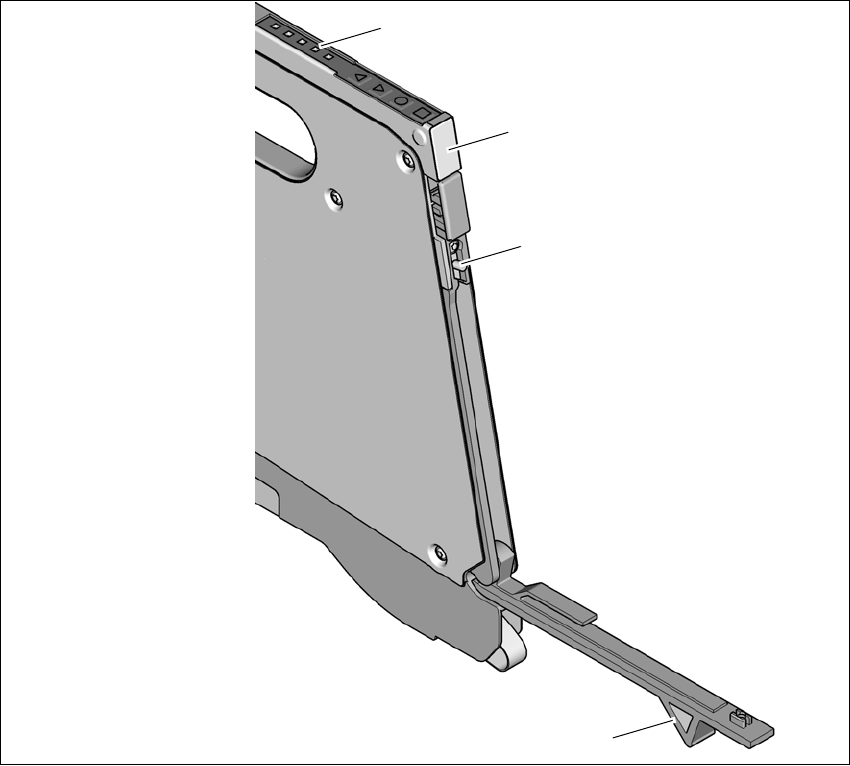

Abb. 5.9 - 1 X-Zuführmodule kontrollieren
(1) Klappe
(2) Messer
(3) Statusanzeige
(4) LED-Anzeige
Kontrollieren Sie, ob der Folienbehälter des X-Gurtzuführmoduls voll ist.
Öffnen Sie dazu die Klappe (Pos. 1). Ziehen Sie die Deckfolie heraus und schneiden Sie sie
mit einer Schere oder am integrierten Messer (Pos. 2) ab.
5
(1)
(2)
(3)
(4)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.9 Kontrollgang durchführen Ab Softwareversion SR.713.1 Ausgabe 12/2020
262
5
Kontrollieren Sie die mehrfarbige Statusanzeige (Pos. 3 in Abb. 5.9 - 1, Seite 261).
– Leuchtet sie grün, ist das Zuführmodul betriebsbereit.
– Leuchtet sie orange, wird eine Warnung signalisiert. Die LEDs leuchten entsprechend.
– Leuchtet die Statusanzeige rot, ist es zu einer Fehlfunktion gekommen. Die LEDs leuch-
ten entsprechend.
Eine Aufstellung der LED- und Statusanzeigen am Bedienfeld von Smart Feedern finden
Sie in Abschnitt 5.11.1
, Seite 278. 5
Ist die Statusanzeige aus, kann dies folgende Ursachen haben: 5
– Das Zuführmodul ist nicht in der aktuellen Rüstung.
– Das Zuführmodul ist defekt.
– Das Zuführmodul ist deaktiviert (z.B. aufgrund eines Druckluftabfalls).
5.9.2 Gurte rechtzeitig anspleißen
5
5
VORSICHT
Probleme mit Deckfolienabzug!
Ein Abeißen der Deckfolie kann zu Problemen mit dem Deckfolienabzug führen.
HINWEIS
Zu splätes Spleißen der Gurte
Ein zu spätes Spleißen der Gurteführt zu erhöhten Stillstandszeiten führen
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden.
HINWEIS
Zu frühes Spleißen der Gurte
Ein zu frühes Spleißen der Gurte kann beim Aufrollen des alten Gurtes auf die neue Rolle
dazu führen, dass die neue Rolle zu voll wird, der Gurt von der Rolle gleitet und sich
verhakt. Das führt zu Abholfehlern und erhöhten Stillstandszeiten.
Spleißen Sie die Gurte rechtzeitig, so dass sich der alte und neue Gurte nicht verha-
ken.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.9 Kontrollgang durchführen
263
5.9.3 LP-Unterstützungen kontrollieren
Kontrollieren Sie die Position der magnetischen LP-Unterstützungen auf dem Hubtisch:
– Achten Sie darauf, dass die LP-Unterstützungen nicht mit Bauelementen auf der Unter-
seite der Leiterplatten kollidieren.
– Achten Sie zudem darauf, dass die LP-Unterstützungen nicht mit den Wangen des LP-
Transports kollidieren.
– Zur sicheren und automatischen Positionierung von LP-Unterstützungen, empfehlen wir
den Einsatz der Option Smart Pin Support. Siehe dazu Abschnitt 6.15
, Seite 334.
5.9.4 Halterung für zusätzliche Gurtrolle
5
Abb. 5.9 - 2 Halterung für zusätzliche Gurtrolle
(1) Halterung für zusätzliche Gurtrolle, Artikel-Nr. 00141217-xx
(2) Aufnahmevorrichtung für die Halterung
5
max. 60 mm
(1)
(2)
