3.10.4 Zuführmoduladapter
Artikel-Nr. 00141305-xx Adapter für Zuführmodule X
Artikel-Nr. 00141308-xx Adapterplatte für Reject Conveyor
Artikel-Nr. 00141310-xx Adapterplatte für Label Presenter
3
Das Spektrum der X-Gurtzuführmodule wurde um Vibrationslängsförderer, Label Presenter und
Reject Conveyor (Entsorgungsmodul) erweitert. Mit einem Adapter lassen sich S-Vibrationslängs-
förderer, Label Presenter und Reject Conveyor für den Einsatz an BE-Wagen der SX1/SX2 um-
rüsten. Neben der mechanischen besitzt der Adapter auch eine elektronische Funktionalität. Er
wandelt die Kommunikationssignale der S-Zuführmodule in Signale des erweiterten X-Serienpro-
tokolls. Außerdem sind zusätzliche Funktionen wie z. B. die Zuführmodul-Identifizierung imple-
mentiert.
3
HINWEIS
S-Vibrationslängsförderer, Label Presenter und Reject Conveyor können nicht an BE-
Wagen gerüstet werden, wenn diese im Zugriffsbereich eines SpeedStar (C&P20) liegen.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.10 X-Zuführmodule Ab Softwareversion SR.713.1 Ausgabe 12/2020
164
3.10.4.1 Zuführmoduladapter mit Label Presenter
3

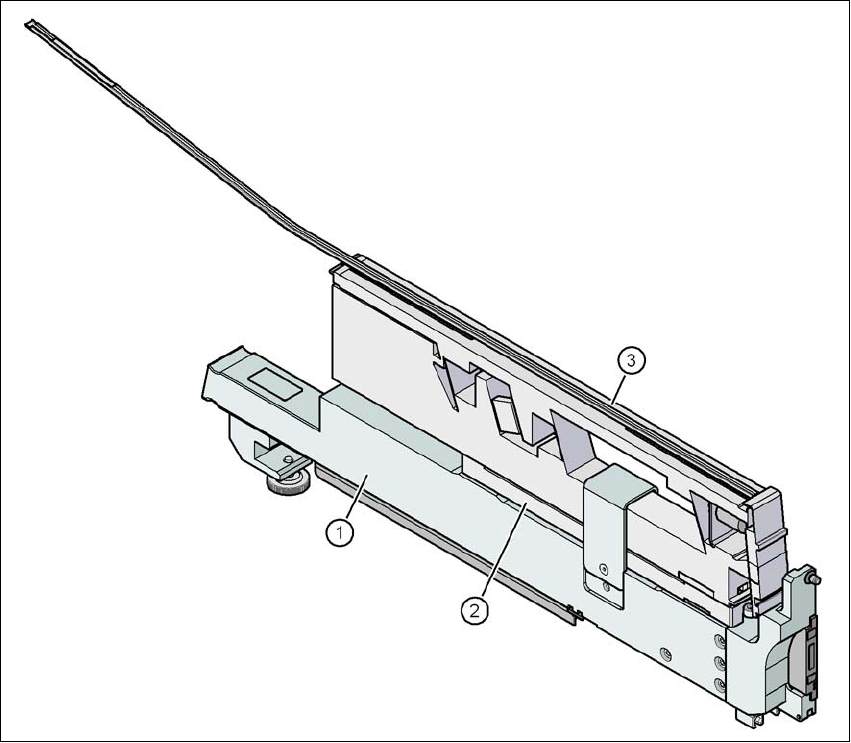

Abb. 3.10 - 5 Zuführmoduladapter mit Label Presenter
(1) Adapter für Zuführmodule (Artikel-Nr. 00141305-xx)
(2) Adapterplatte für Label Presenter (Artikel-Nr. 00141310-xx)
(3) Label Presenter
3.10.4.2 Zuführmoduladapter mit Vibrationslängsförderer
3
HINWEIS
Einsatz der Adapterplatte
Zum Lieferumfang des Adapters für Zuführmodule gehört eine Adapterplatte:
Setzen Sie die Adapterplatte bei BE-Höhen bis 16,5 mm ein.
BE-Höhen zwischen 16,5 mm und 25 mm werden ohne Adapterplatte verarbeitet.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.10 X-Zuführmodule
165
3

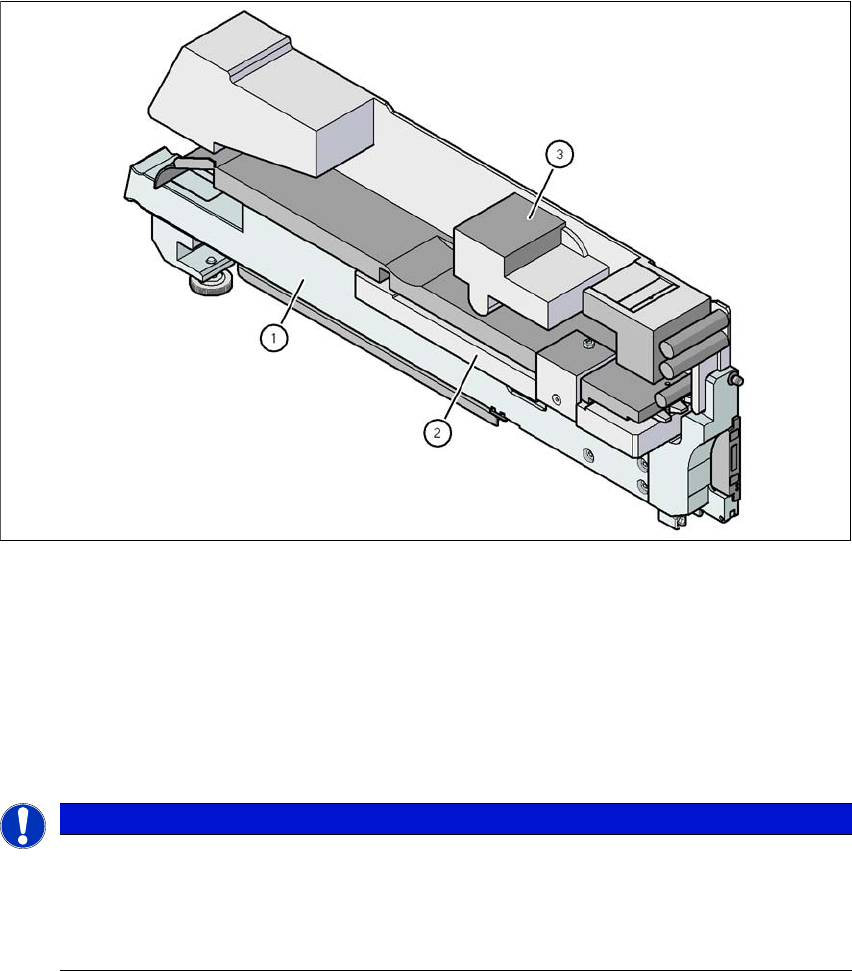

Abb. 3.10 - 6 Zuführmoduladapter mit Vibrationslängsförderer
(1) Adapter für Zuführmodule (Artikel-Nr. 00141305-xx)
(2) Adapterplatte 16,5 mm (im Lieferumfang enthalten)
(3) Vibrationslängsförderer, Typ 3 (Artikel-Nr. 00142031-xx)
Breite 34,4 mm
Spuren pro Zuführmodul 1, 2 oder 3
3
Belegte Zuführmodulstellplätze 3 3
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 3
je nach Bauelementelänge 3
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 3
15 mm Breite / 2 Stück 3
> 15 mm Breite / 1 Stück 3
30 mm Breite / 1 Stück 3
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec
