Damit der Höhenadapter leichtgängig in die Klemmung (4) geschoben werden kann, fetten
Sie den Höhenadapter im Klemmbereich mit dem Fett Topas NCA 52.
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Höhenadapter ein.
Schieben Sie den Höhenadapter so in die Klemmung, dass die Nut in die Sicherungs-
schraube
(2) läuft.
Ziehen Sie die Sicherungsschraube (2) locker an.
Ziehen Sie die Klemmschraube (5)locker an, so dass er Höhenadapter möglichst spielfrei in
Z-Richtung beweglich bleibt.
Montieren Sie die weiteren 3 Höhenadapter mit der selben Vorgehensweise.
Senken Sie den Bestückautomaten nun vorsichtig mit dem Gabelstapler ab, bis die Höhen-
adapter gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die stabile
Lage des Bestückautomaten während des Absenkvorgangs kontrollieren. Gegebenenfalls
muss die Klemmung der Höhenadapter noch etwas gelockert werden.
Justieren Sie an jedem Höhenadapter die Einstellschrauben zur Höheneinstellung mit dem
offenen Doppelringschluessel SW 20 so, dass Sie die jeweilige Transporthöhe erreichen.
Richten Sie den Bestückautomaten in X-und Y Richtung mit der Maschinenwasserwage aus.
4
Ziehen Sie die Klemmschraube mit einem Drehmoment von 130 Nm fest.
HINWEIS
Die Beschreibung für das Ausrichten in X-und Y Richtung des Bestückautomaten finden
Sie in Abschnitt 4.3.9
, Seite 216.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 Ausgabe 12/2020
212
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.3.7.1 Abstandsmaße der Maschinenfüße des LP-Einfachtransports
4
Abb. 4.3 - 5 Abstandsmaße der Maschinenfüße des LP-Einfachtransports in Millimeter
Feste Transportwange auf
der maximalen Position
rechts
a
.
Feste Transportwange
auf der maximalen
Position links
a
.
a) Das Maß ist abhängig von der Position der festen
Wange. Alle Maße in mm.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
213
4.3.7.2 Abstandsmaße der Maschinenfüße des LP-Doppeltransports
4

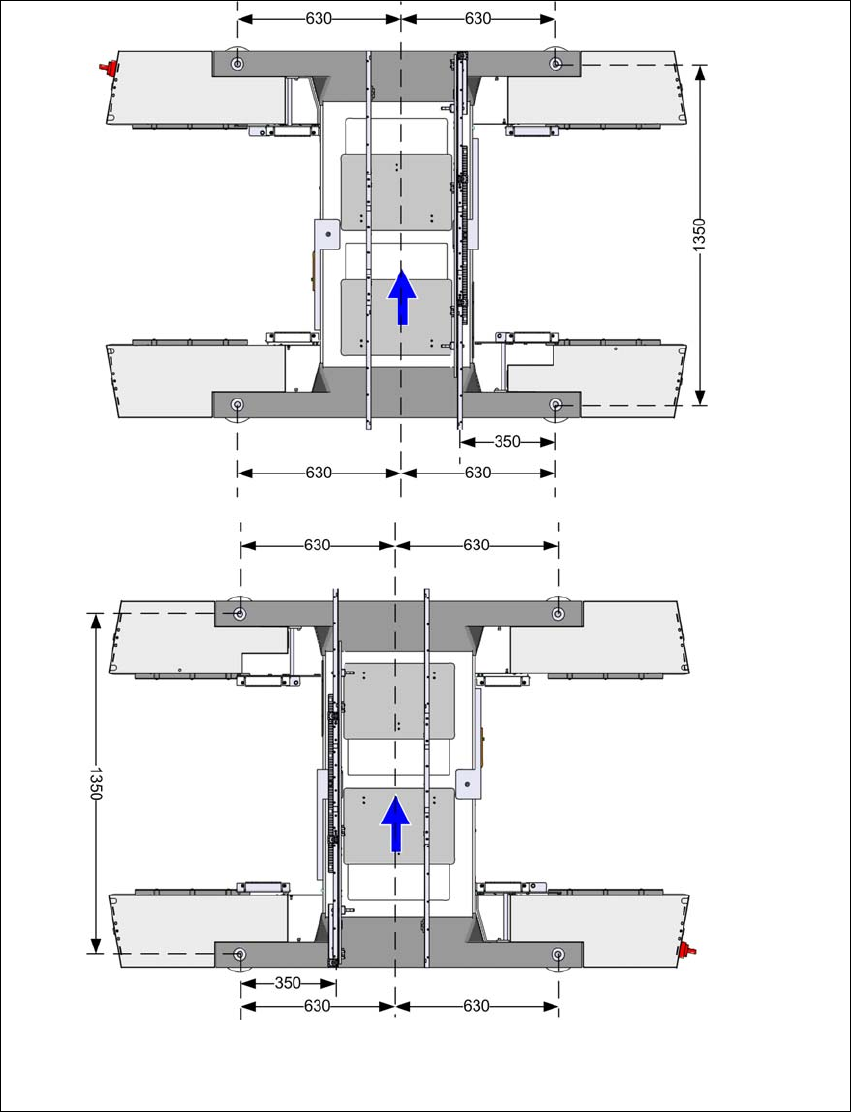

Abb. 4.3 - 6 Abstandsmaße der Maschinenfüße des LP-Doppeltransports in Millimeter
Feste Transportwange
auf der maximalen
Position links
a
.
Feste Transportwange auf der
maximalen Position rechts
a
.
a) Das Maß ist abhängig von der Position der festen
Wange. Alle Maße in mm.
