Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugrupp en Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.7 Bestückkopf 125 3.7.2.2 T echnische Daten SIPLACE S peedSt ar (C&P20 P) 3 SIPLACE…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
124
3.7.2.1 Übersicht
3

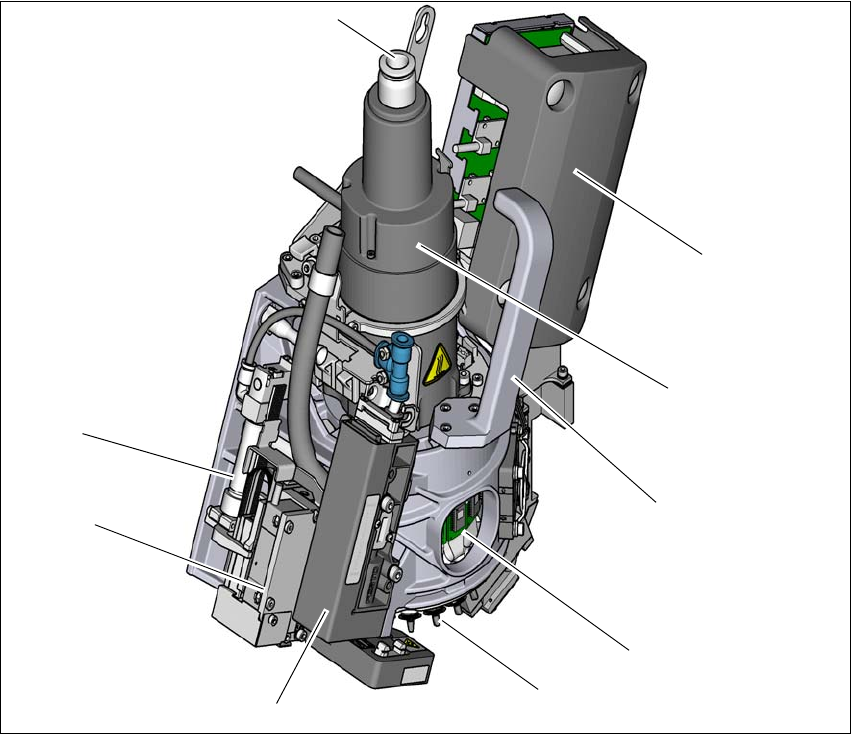

Abb. 3.7 - 2 SIPLACE C&P20 P - Übersicht
(1) Druckluftanschluss für 20 Venturidüsen des Abhol-/Bestück- und Haltekreises
(2) Platine "Vakuumsensor Haltekreis"
(3) Sternmotor
(4) Griff
(5) DP-Antrieb, 20 Antriebe
(6) Stern mit 20 Pipetten
(7) Druckregelventil
(8) Z-Motor (Linearmotor)
(9) Rückholzylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.7 Bestückkopf
125
3.7.2.2 Technische Daten SIPLACE SpeedStar (C&P20 P)
3

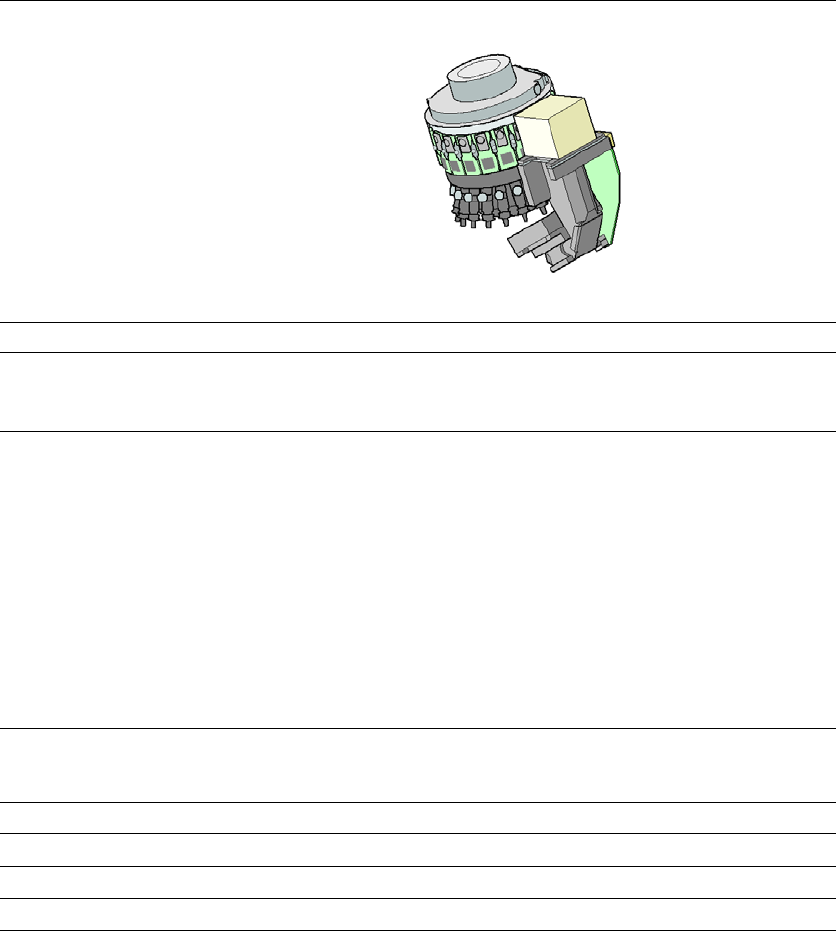

SIPLACE SpeedStar (C&P20 P)
mit BE-Kameratyp 23 mit BE-Kameratyp 41
BE-Spektrum
*a
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
0201 (metrisch) bis 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmes-
ser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Aufsetzkraft
1,3 N ± 0,5 N (Standardwert)
0,5 N- 4,5 N
Touchless Placement
Pipettentypen
40xx 40xx
X/Y-Genauigkeit
*b
*)b Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 41µm / 3σ ± 41µm / 3σ
Winkelgenauigkeit
± 0,5° / 3σ ± 0,5° / 3σ
Beleuchtungsebenen
55
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
126
3.7.3 Sensor für den BE-Abwurfbehälter
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Bestückautomat nicht gestartet
werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Bestückautomat sofort angehalten, um einen Kopfcrash zu vermeiden.
3.7.4 Vakuumpumpe (Optional)
Die Vakuumpumpe für den SIPLACE SpeedStar ist hinter den Bauelemente-Einzügen an Stell-
platz 1 im Maschinenständer montiert. Es sind zwei Typen verfügbar:
– Vakuumpumpe VX4.25
– Vakuumpumpe
VX4.25/0-47 IE3
3.7.4.1 Übersicht - Typ VX4.25
Artikel-Nr. 03128463-xx Vakuumpumpe VX4.25
3

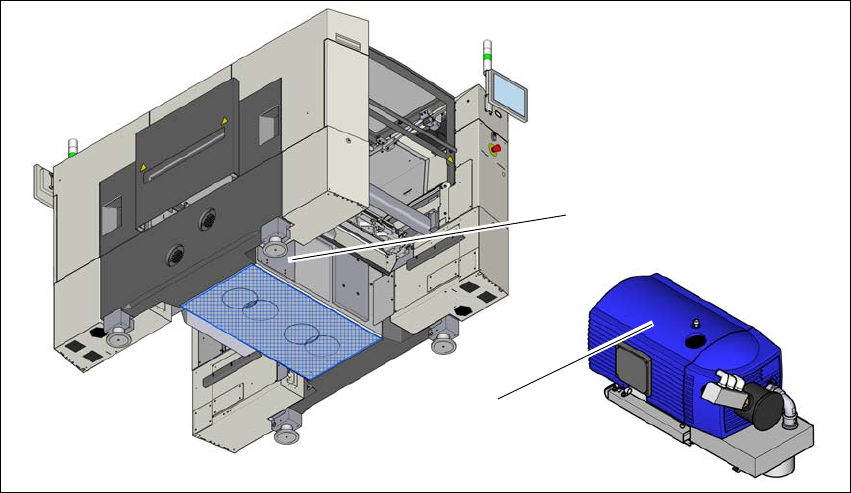

Abb. 3.7 - 3 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25
(1)
(2)
