Positionieren Sie den Bestückautomaten mit dem Gabelstapler auf dem freien Stellplatz in
der Linie.
Achten Sie dabei auf die Flucht der LP-Transporte und kontrollieren Sie den Abstand zum
vorherigen Bestückautomaten.
4
4
Richten Sie den Bestückautomaten mit Hilfe der Maschinenwasserwaage in in X-und Y-Rich-
tung aus (siehe siehe 4.3.9 auf Seite 216).
Richten Sie die Flucht der LP-Transporte mit Hilfe der langen Hilfsplatinen aus. Bringen Sie
dabei den Bestückautomaten in die engültige Position. Die lange Hilfsplatine muss sich si-
cher und klemmfrei durch den LP-Transport zum angrenzenden Bestückautomaten schieben
lassen.
Kontrollieren Sie mit Hilfe der Maschinenwasserwaage nochmals die X-und Y-Richtung und
korrigieren Sie ggf. an der Höheneinstellung der Maschinenfüße.
Ziehen Sie die Maschinenfüße an der Klemmschraube mit einem Drehmoment von 130 Nm
fest.
Schlagen Sie mit einem Hammer die Füße an, um die Tragfestigkeit der Maschinenfüße zu
kontrollieren.
Kontrollieren Sie mit Hilfe der Maschinenwasserwaage nochmals die X-und Y-Richtung.
WARNUNG
Beschädigungsgefahr!
Ein einseitiges, schnelles Aufschlagen der Maschinenfüße führt zu Verformungen an der
Befestigung der Maschinenfüße.
Senken Sie den Bestückautomaten langsam ab.
Lassen Sie eine zweite Person kontrollieren, dass die Maschinenfüße alle gleichzei-
tig auf dem Boden aufsetzen
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.3 Den Bestückautomaten aufstellen Ab Softwareversion SR.713.1 Ausgabe 12/2020
216
4.3.9 Den Bestückautomaten mit der Maschinenwasserwaage ausrichten
4

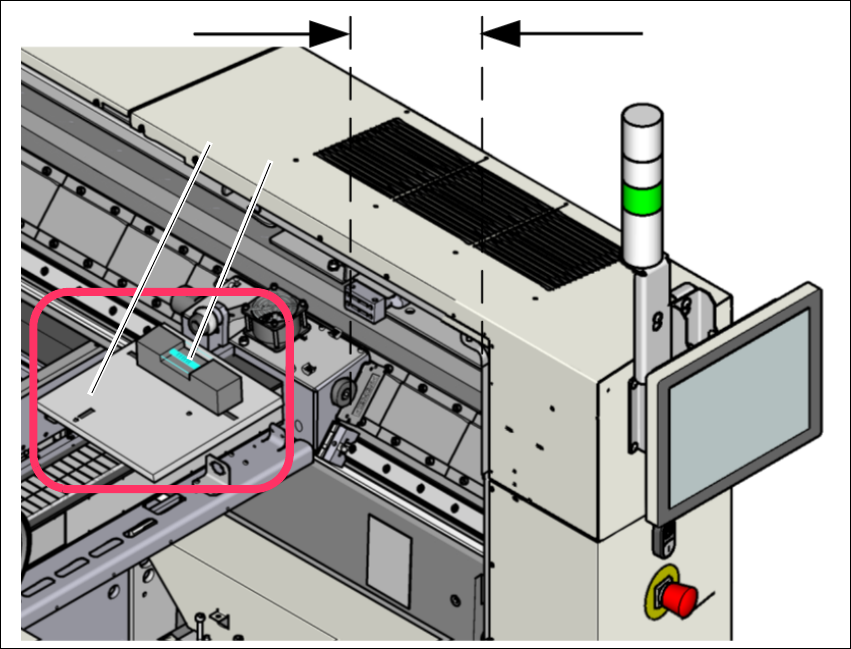

Abb. 4.3 - 8 Den Bestückautomaten in X- und Y-Richtung justieren - Messaufbau
Die Messung erfolgt am Portal 1.
Schieben Sie das Portal in Y-Richtung nach innen. Der Abstand der beiden Puffer soll ca. 300
mm betragen (oder ca. 4-5 rote Punkte an der Linearführung).
Stellen Sie die Auflageplatte (1) so auf das Portal, so dass die 3 Auflagestifte auf den freien
Flächen zwischen der Lauffläche und den Magneten aufliegen. Achten Sie dabei, dass die 3
Auflagestifte gleichmäßig aufliegen.
Legen Sie die Maschinenwasserwaage (Messgenauigkeit von 0,02 mm) auf die Auflageplatte
und messen Sie an 3 Stellen
– Die Ausrichtung der Y-Achse an der Loslagerseite und an der Festlagerseite.
– Die Ausrichtung der X-Achse in der Mitte des X-Portales. Der Kopfhalter muss in der
Mitte des X-Portales stehen.
4
300 mm
(1)
(
2)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.3 Den Bestückautomaten aufstellen
217
4
Justieren Sie den Bestückautomaten gemäß der folgenden Reihenfolge ein:
(1) Ausrichten des Bestückautomaten inY-Richtung an der Fest- und Loslagerseite. Die Messto-
leranz beträgt 0,10 mm.
(2) Ausrichten des Bestückautomaten inX-Richtung an auf der Portalmitte. Die Messtoleranz be-
trägt 0,10 mm.
(3) Die Tragfähigkeit der 4 Maschinenfüße kontrollieren. Die 4 Maschinenfüße müssen alle am
Boden aufliegen und gleichmäßig belastet sein.
(4) Ziehen Sie die Maschinenfüße an der Klemmschraube mit einem Drehmoment von 130 Nm
fest.
(5) Schlagen Sie mit einem Hammer die Füße an, um die Tragfestigkeit der Maschinenfüße zu
kontrollieren.
(6) Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
HINWEIS
Gewährleistung der Umschlaggenauigkeit der Maschinenwasserwaage
Stellen Sie die Maschinenwasserwaage in X- und Y-Richtung immer in der selben
Richtung auf die Auflageplatte.
